创维32E61HR液晶电视无背光故障维修（图）

摘要：

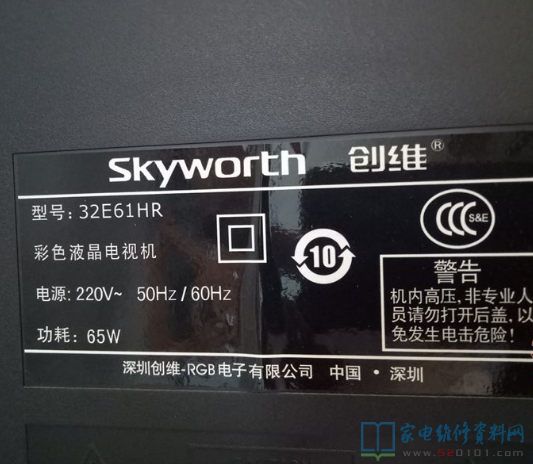

近期接修一创维液晶电视，型号是32E61HR。此电视的用户外出半年有余，回来开机时发现屏幕有严重闪烁。然后黑屏，怀疑板受潮，用户晾两天后无效，故把机器拿到我维修部来进行检修，如下图所示。

         近期接修一创维液晶电视，型号是32E61HR。此电视的用户外出半年有余，回来开机时发现屏幕有严重闪烁。然后黑屏，怀疑板受潮，用户晾两天后无效，故把机器拿到我维修部来进行检修，如下图所示。

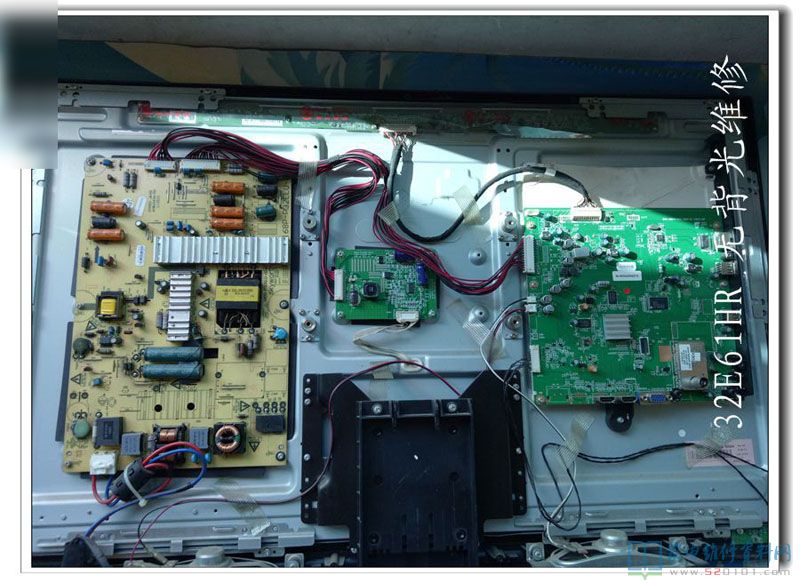

        首先拆开机器，如下图所示

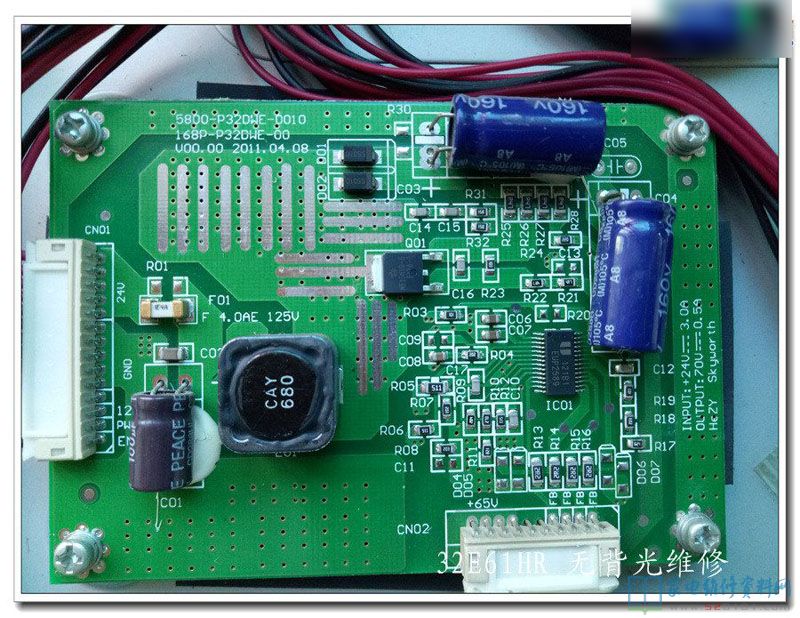

       有单独的背光恒流板

测电源板，5V正常，12V正常，24V正常，开关机信号正常。
测恒流板，开机后24V，12V，EN和PM信号正常。  24V应该升压到65V。
但此机上电时，升压电压为38V左右后降到供电电压。怀疑板或灯条有问题。
用自制的灯条测试，四组灯条均为59V且发光稳定。因电压没升到60V以上，重点怀疑升压板。
另，在测试灯条时，屏幕局部亮度正常且图像和操作均正常。

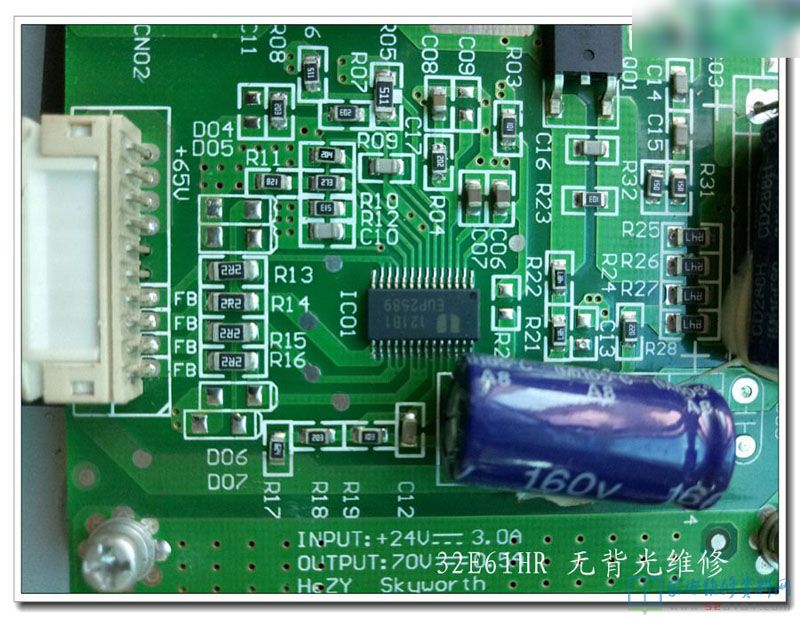

背光芯片如下图所示

网上搜索，此板故障率较高，建议更换。但看板似乎并不很复杂，修下看。
因电压没升到额定值，先查取样。

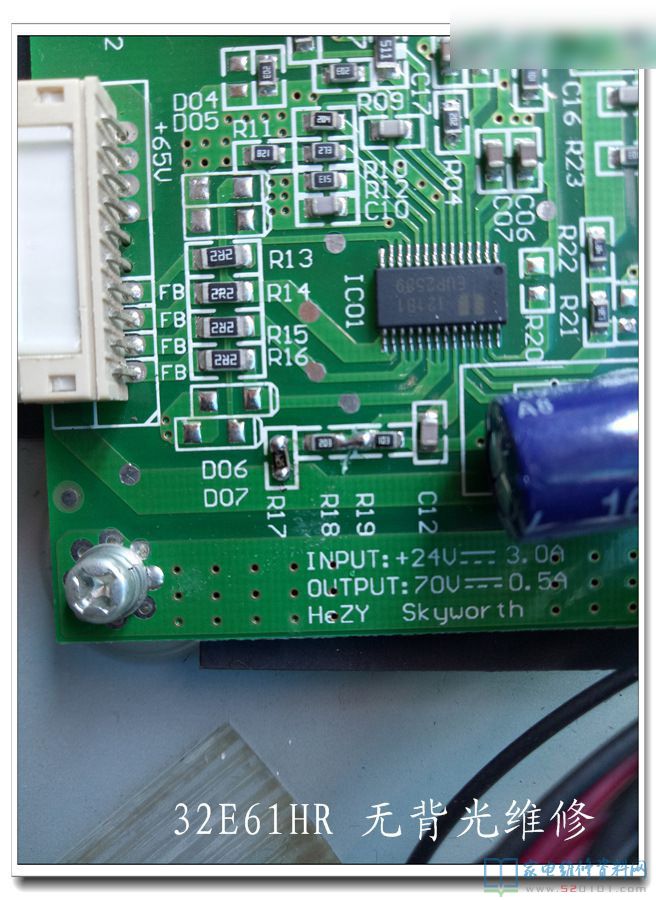

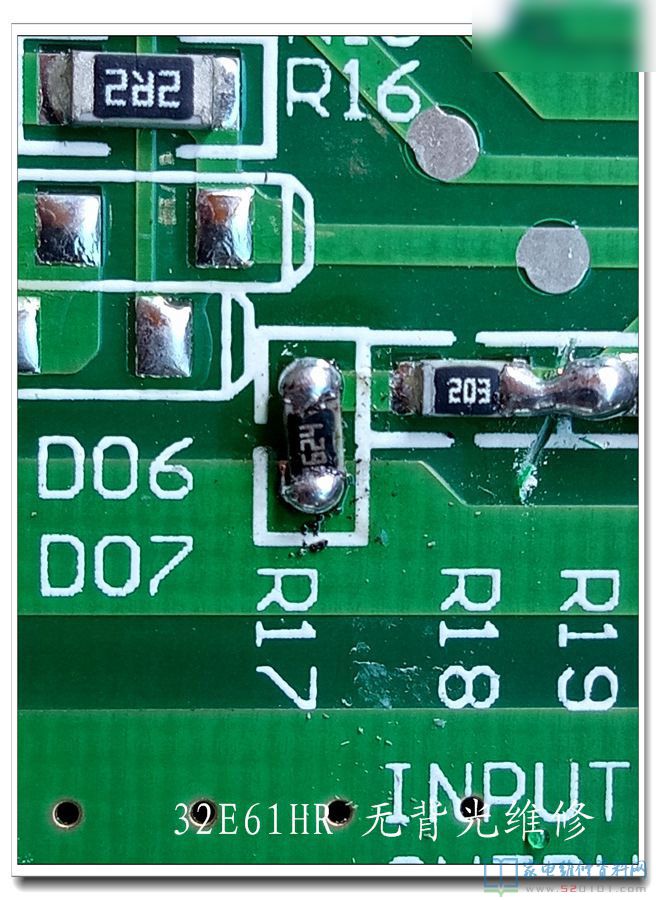

割开线路板，测R17(标624）为510K左右。拆下再测，620K正常。再装上。升压恢复正常。

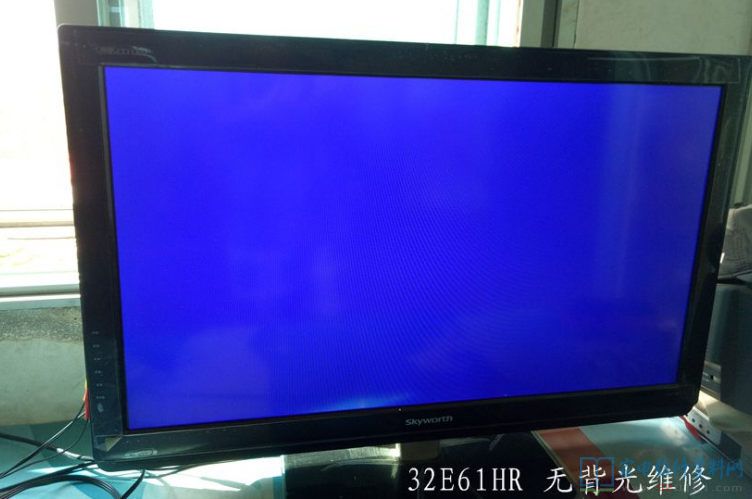

怀疑R17受潮阻值变小引起取样电压变高导致该故障。 上电，电视正常。
