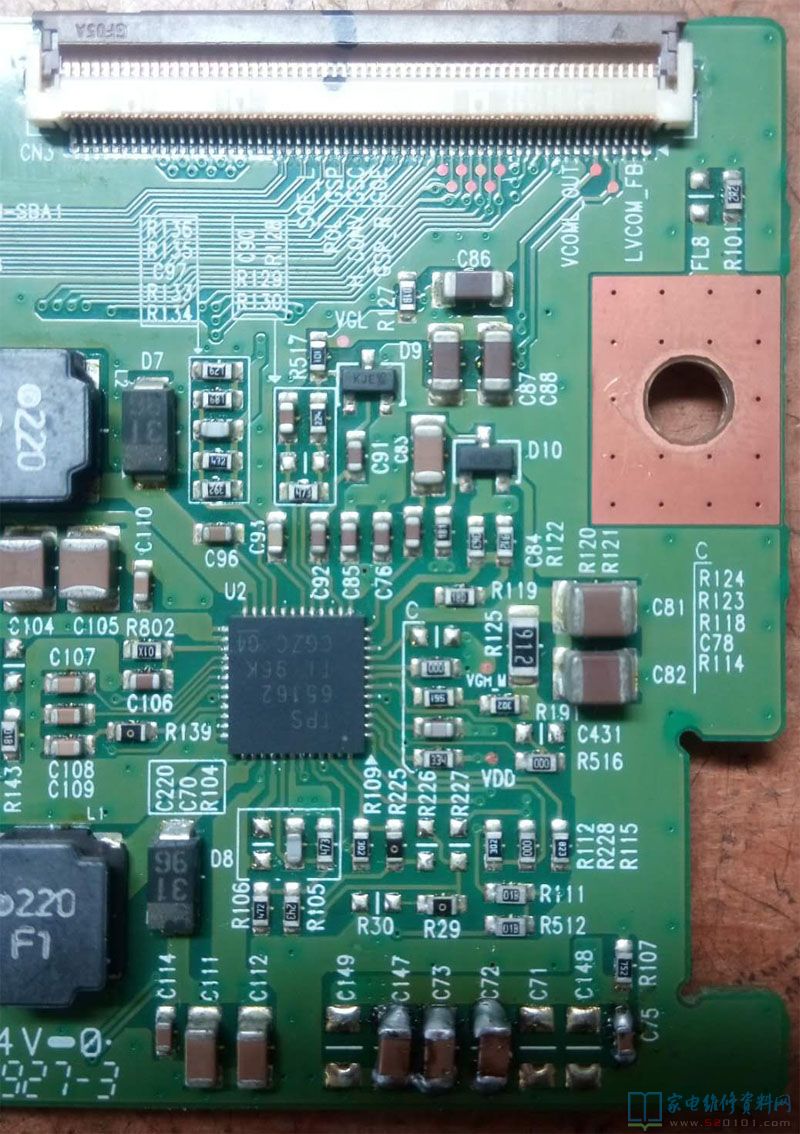

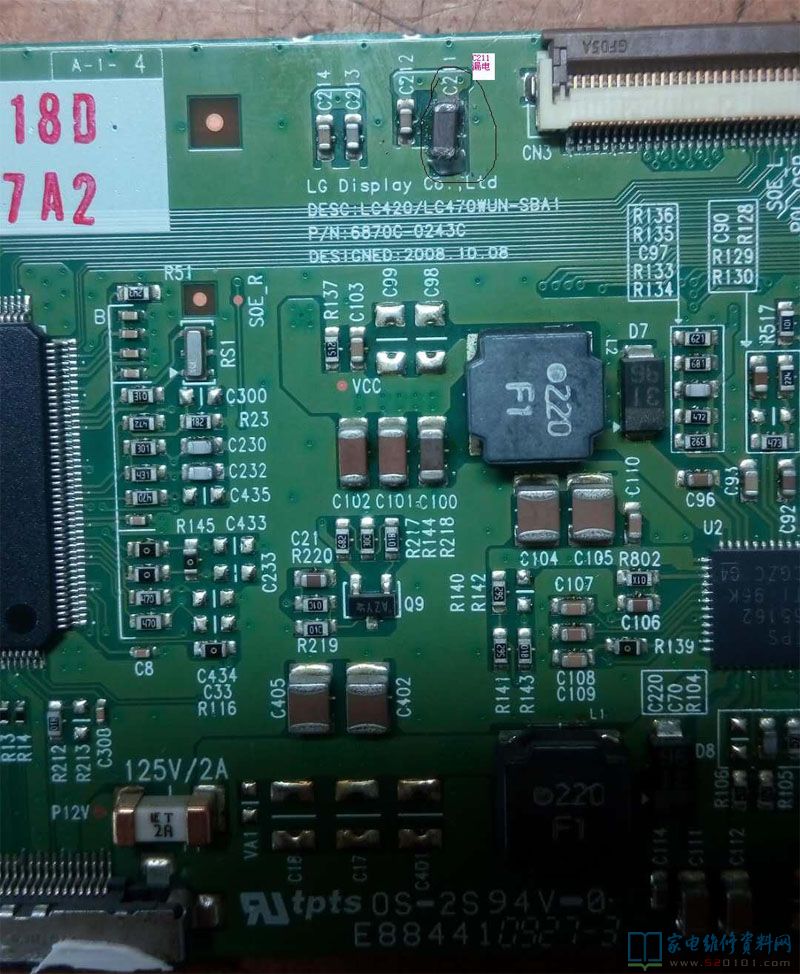

接修一台创维42K10液晶电视，故障表现为开机灰屏，拆开机器，测逻辑板6870C-0243C 有YGL电压，VGH、VDD都没电压，测VDD测试点对地电阻270欧。如果VDD是3.3V,那这样的电阻也没大错。后来找到图纸，逻辑板电源芯片TPS65162，vdd是15V，相当于其它逻辑板上的VDA，试用12V直接对VDD点烧机，找到电容漏电，换之正常。正常后，上机测VDD为20伏。该板测gama电压v2比v1高，v1和v3一样，v16和v18一样。以为图像会有异常，结果没事，色彩挺好，维修完成。
附：LG LC320WXN-SAC1-721(EN)逻辑板电路原理图
