创维32L01HM液晶电视开机三无故障维修

摘要：

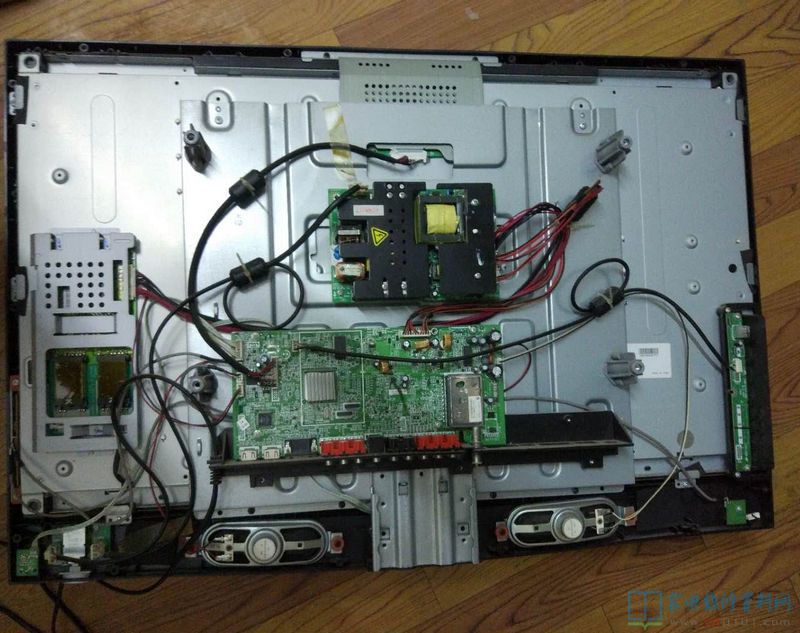

接修一台创维32L01HM液晶电视，打开电视后盖，目测12V、24V输出电容，未发现冒顶、鼓包现像；上电开机，测量电源板输出的5V电压为2.3V、12V、24V电压都为0V，显然都不正常。把电源板从机器上取下

        接修一台创维32L01HM液晶电视，打开电视后盖，目测12V、24V输出电容，未发现冒顶、鼓包现像；上电开机，测量电源板输出的5V电压为2.3V、12V、24V电压都为0V，显然都不正常。把电源板从机器上取下来，通电，再次测量5V输出电压有正常的5V。拔掉电源线，找一只10kΩ电阻把5V和ON/OF连接焊好，再次上电开机，用电压挡测量5V、12V、24V和PFC的380V都正常，难道是主板坏了？

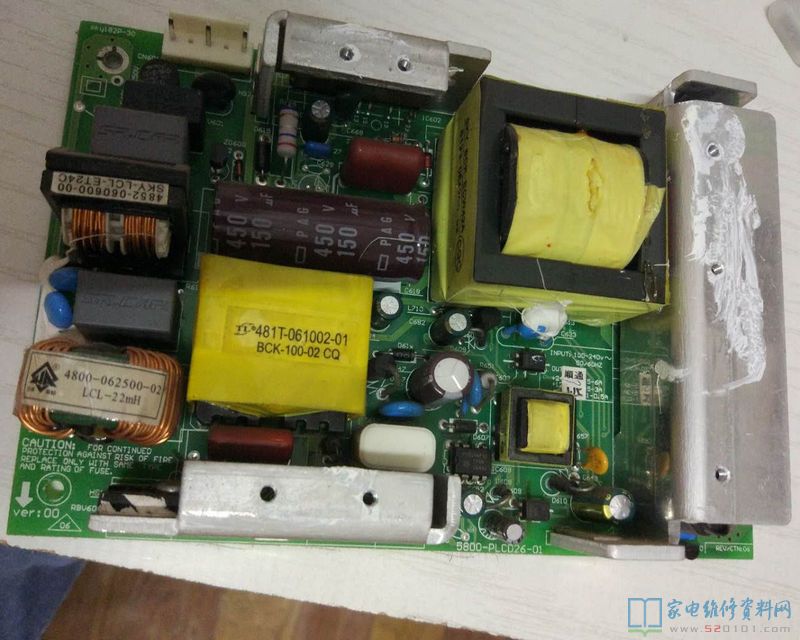

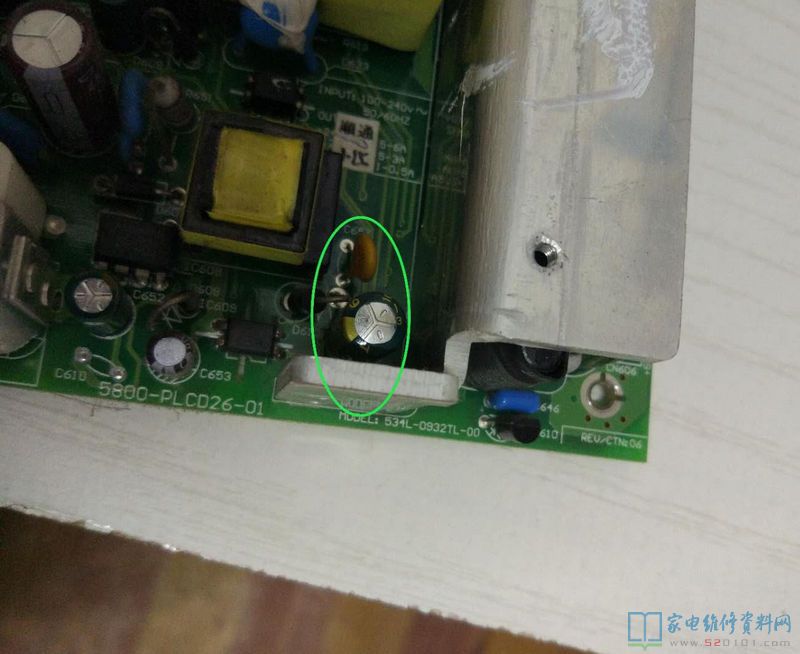

        把电源板装机，连接好各个排插线，上电并机，还是三无。用电压挡再次测量电源板的各个输出电压，与以前测量的数值一样，于是对主板12V、24V、5V输入端检测，没发现短路现象，怀疑故障在电源板上，有可能有变质的电容还没发现。由于测量的电压结果表现与电容失容的现象相似，再次重点检查电源板。用螺丝刀取下电源板上的盖板散热片，电源板上的所有元件显现出来，仔细观察，发现5V电容C649（680μF/10V）有轻微冒顶鼓包（见下图1），于是找一只1000μF/16V的电容更换后上电开机，背光亮，插上信源，图、声正常，故障排除。
