创维42E61RN开机指示灯亮且三无维修

摘要：

接修同行送来一块创维液晶电视42E61RN的主板，故障现像为开机指示灯亮，无背光、无图像、无声音。经他检查，开机后电源板24V，12V，5V正常，但是BL-ON和BL-ADJ无电压，重新刷机也无效，于是送来我这里

     接修同行送来一块创维液晶电视42E61RN的主板，故障现像为开机指示灯亮，无背光、无图像、无声音。经他检查，开机后电源板24V，12V，5V正常，但是BL-ON和BL-ADJ无电压，重新刷机也无效，于是送来我这里看看。

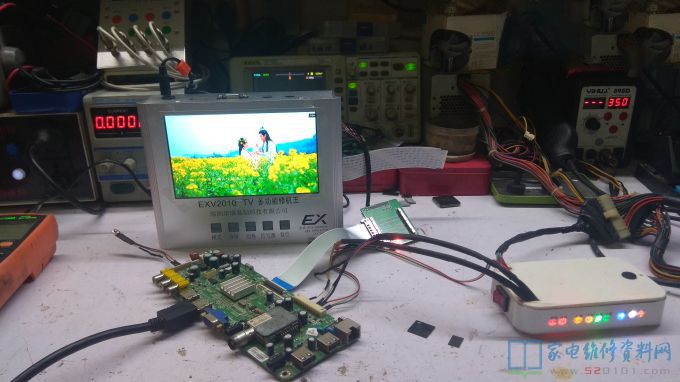

        接上自制的主板维修电源，确实是有开机电压，无背光和亮度调节电压，接RT809H编程器，ISP能自动识别，查看串口打印信息，第一行就是失败，显示BIST0 AFIL,意思是检查内存失败，难怪刷机也无效，根本就不是固件的事。查内电压1.5V正常，查内存与主芯片之间的22欧排阻都正常，初步判断是内存虚焊或损坏，拆下内存芯片重新植球焊好，开机还是一样，打印信息也是一样。换内存（型号是NT5CB128M16BP-DI），故障不变。难道是主芯片MSD61981BTA-TN不良？又查了一遍主芯片工作电压，所有电压都正常，只有换芯片试试看了，找出仅剩下的一块（夏天时买了2块，修一台创维32寸雷击机用了一块，当时买2块的原因是怕质量有问题，所以就一下买2块，10元左右一块），吹下主芯片（主芯片有散热片，要先用风枪120度左右吹一会，然后左右旋转就能取下，千万不要去撬），清理焊盘上助焊剂，放好芯片上BGA，焊好冷却后通电试机，打印信息一路到底。接上修机王，图像一切正常。

        题外话，这种小芯片和内存芯片，用热风枪也可以焊，但是要注意：1、焊盘要清理干净，不能有残留，最好用吸锡线清理，原机大部都是无铅锡球，融点高，而我们后买的芯片锡球都是有铅的，融点要低约30度，融点不一样会造成虚焊，如果残留多的话，焊点高低不平，会造成空焊。焊盘清理好后清洗上助焊膏，芯片也少涂点助焊膏，最好用小画笔，涂抹要均匀，放好芯片，注意芯片摆放的方向。2，风枪温度不要高于300，风速中，先芯片四周大面积加热，给主板预热，感觉主板烫手了，开始吹芯片，等助焊膏的烟由大变小，用镊子轻轻触碰芯，芯片会自动回位，说明锡球已融化，可以停止加热，触碰后不能回位的，说明温度还没到，继续加热，但是要注意加热时间，一分钟之内最好，时间过长说明温度偏低，而且常时间加热芯片会坏，各品牌的风枪温度有差异，具体温度根据自己操作做调整。
