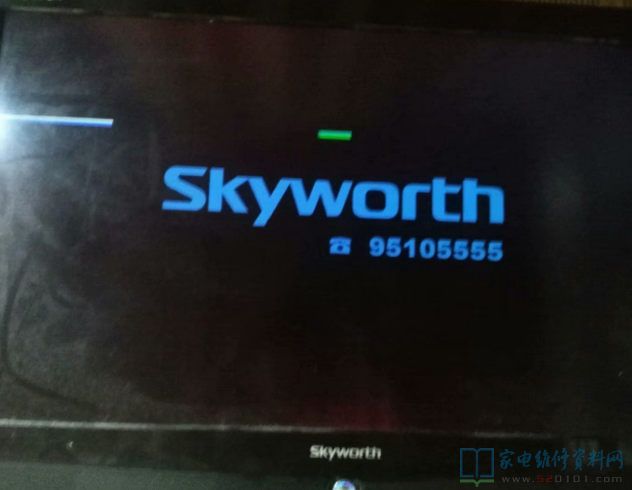

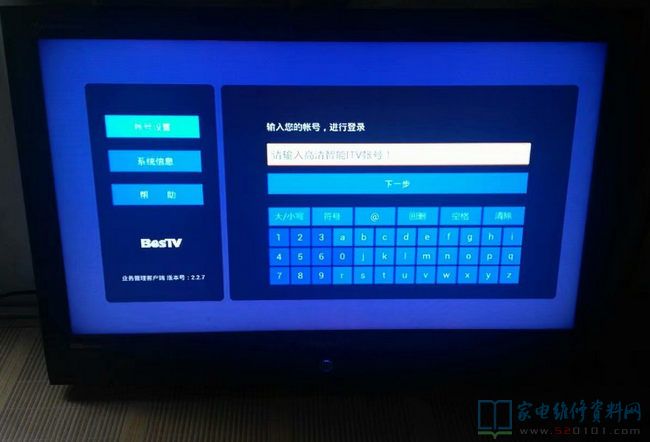

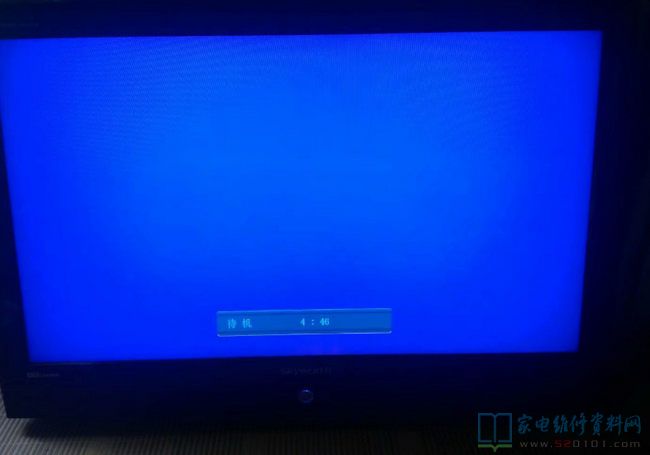

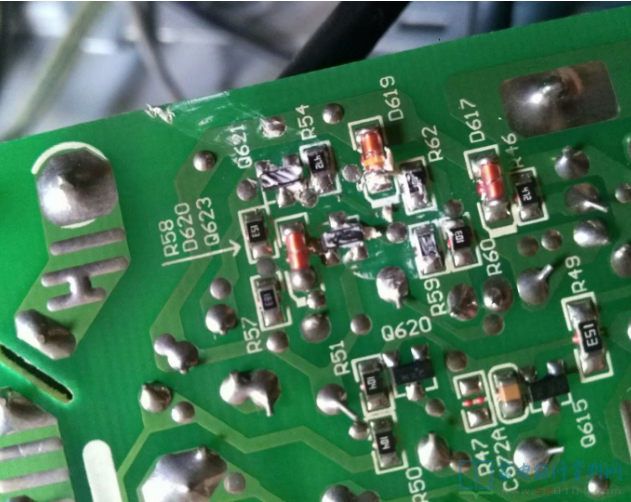

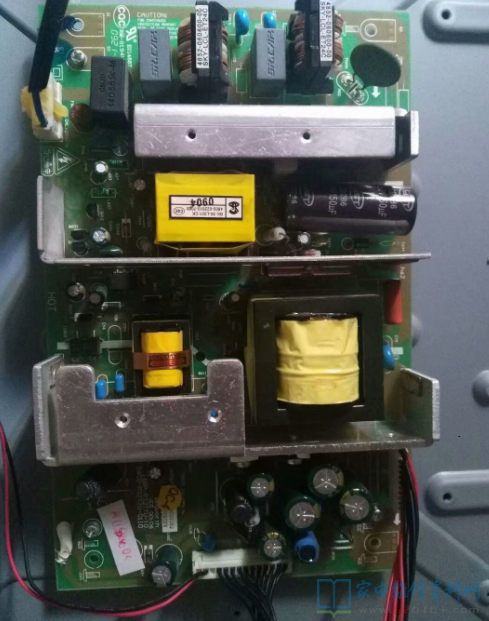

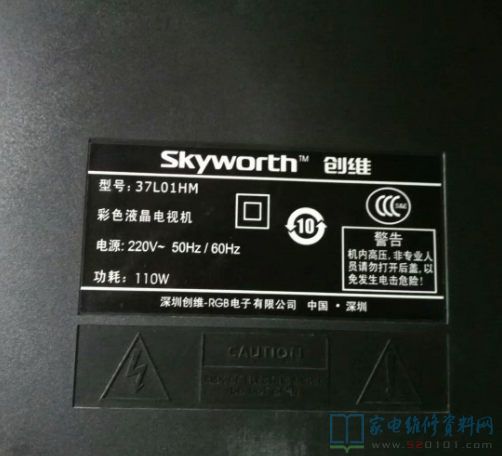

本人近期接修一台创维37L01HM液晶电视，客户说在家屏幕一闪一闪不正常。通电试机蓝灯亮，背光无反应；按待机开关 红蓝灯转换正常。开机发现5V正常 12v 24v没有！关机时发现屏幕闪了一下 ，然后再次开机 发现12V和24V不稳定。测PFC375V基本正常，然后查待机电路正常。确定是电源板问题；这类毛病多是副电源给主电源芯片供电的电压不稳引起，查主电源芯片供电脚法相正常时16.8V 屏闪时8-12V波动，对比以前的病例确定就是类似的毛病！先查病例上的R44 R45发现不是；然后地毯式轰炸....R54 472贴片电阻无穷大 在破板拆一同样 换上 试机5分钟没有问题，机器一切正常。
对比发现类似的毛病不是PFC就是副电源毛病，基本都是电阻变质居多；这个电阻应该是参与PFC电路的，开路造成带不了负荷！
附上：创维37L01HM电源图168P-P32TTU-10图纸下载
