创维H机芯主板维修经验

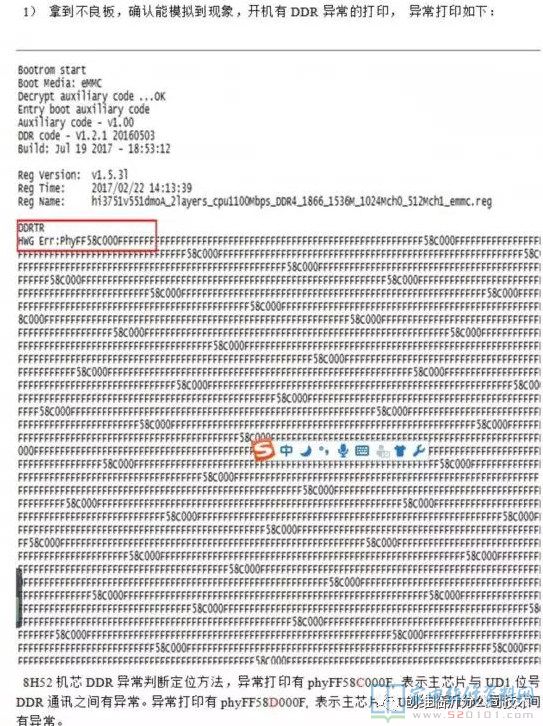

一、拿到不良板，确认能模拟到现象，开机有DDR异常的打印，异常打印如下图所示

H52主板主要有2颗DDR，位号为UD1和UD2，如果DDR有异常，则可以通过串口打印可以判断，phyFF58C0000F 表示主芯片与UD1位号DDR通讯有异常，PhyFF58D000F表示主芯片与UD2位号通讯有异常。

2、G3 8H52机器不定时不开机
（1）通过串口打印，发现不开机时，有异常打印BOOT  Media: SPI_NAND，正常为BOOT Media:EMMC。
（2）检查开机启动FLASH类型选择硬件配置管脚，发现主芯片J28脚（BOOT_SEL0）状态开机瞬间一直L电平，引起进入SPI_NAND模式。
（3）测试主芯片J28脚网络BRI_PWM2，发现阻抗异常，通过排查发现ESD 器件RV0S3 物料（4100-L18002-T0）阻抗异常只有170R左右，正常为无穷大。
（4）R0S3异常可能性分析，先排除硬件设计问题以及物料来料问题，分析推断为ESD静电引起RV0S3 阻抗损坏可能性最大，更换后故障排除。
