创维逻辑板维修经验（图）

摘要：

一、逻辑板电压分析 1、 VDD：一般为3.3V，用于T-CON板集成块的供电；2、 VGL ：屏TFT薄膜开关MOS管的关断电压，一般为 -5V；3 、VGH： 屏TFT的开通电压，一般为20V ～ 35V

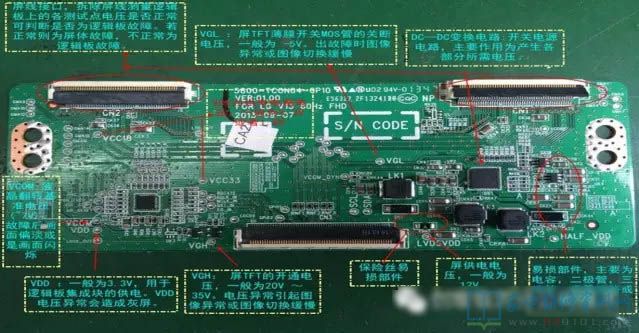

一、逻辑板电压分析

1、 VDD：一般为3.3V，用于T-CON板集成块的供电；2、 VGL ：屏TFT薄膜开关MOS管的关断电压，一般为 -5V；3 、VGH： 屏TFT的开通电压，一般为20V ～ 35V；4 、VDA ：屏数据驱动电压，一般为14V～20V ，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；5、Vcom：屏公共电极电压（伽马校正电压最大值的1/2）；不同的屏VGL、VGH电压值不同。以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。

二、逻辑板检修方法

1、测量屏供电是否正常，一般为12v。如不正常查看屏线接口和屏线。判断方法轻按屏线，如画面出现异常，则大体可判断为屏线或屏线接口问题。

2、屏供电正常后，把从逻辑板连接到屏的屏线取下，测量各供电测试点电压是否正常：VDD,VGH,VGL,VCOM,VAA。若电压正常则可基本判断为屏体故障，需检测屏体。若电压不正常为逻辑板故障，需检测逻辑板。

3、逻辑板检测，发现各供电测试点电压异常。测量大电容，三极管，二极管是否有短路或者开路，测量阻值是否有变小等现象。一般情况下若无明显以上现象，可能是开关电源集成电路出现问题。

此方法适用背光亮灰屏的检修方法，对于其他故障可参考。

三、故障维修案例

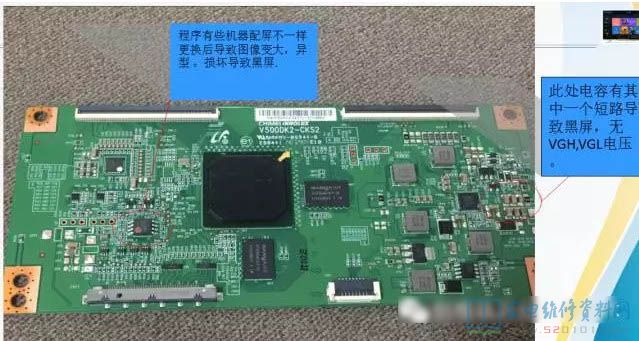

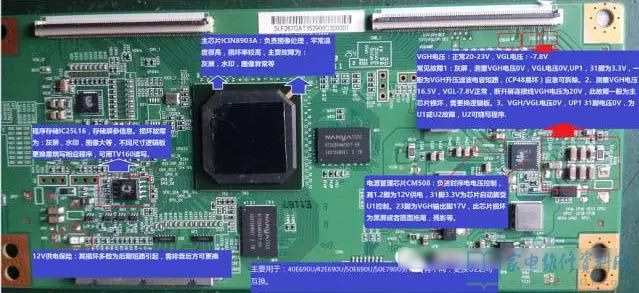

故障实例一：V500DK2-CKS2逻辑板（损坏有些导致图像偏红水印，黑屏）

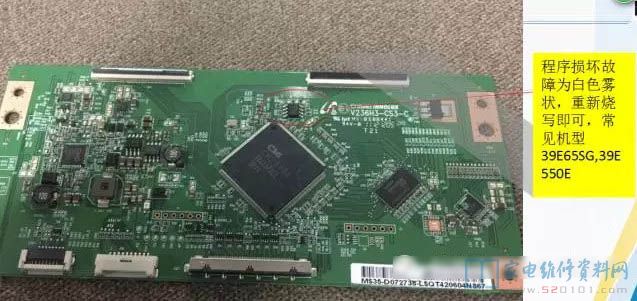

故障实例二：39E65SG.39E550E白屏，图像发虚等故障
