创维液晶168P-L4U011-01电源板维修注解

2018-03-24 19:35:52  阅读 120 次 评论 0 条
摘要：

一、创维168P-L4U011-01电源板正面维修注解如下图所示 二、创维168P-L4U011-01电源板反面维修注解如下图所示

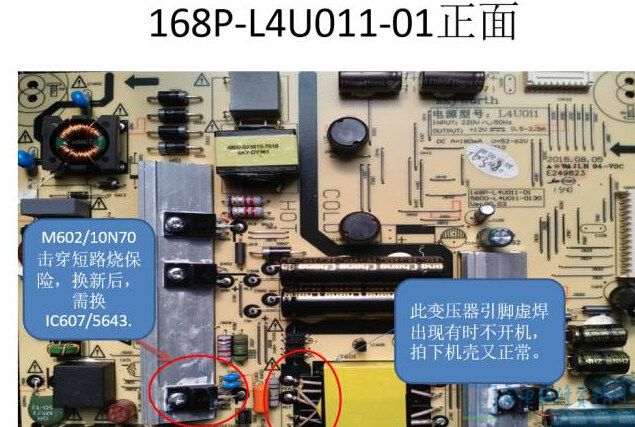

一、创维168P-L4U011-01电源板正面维修注解如下图所示

创维液晶168P-L4U011-01电源板维修注解 第1张

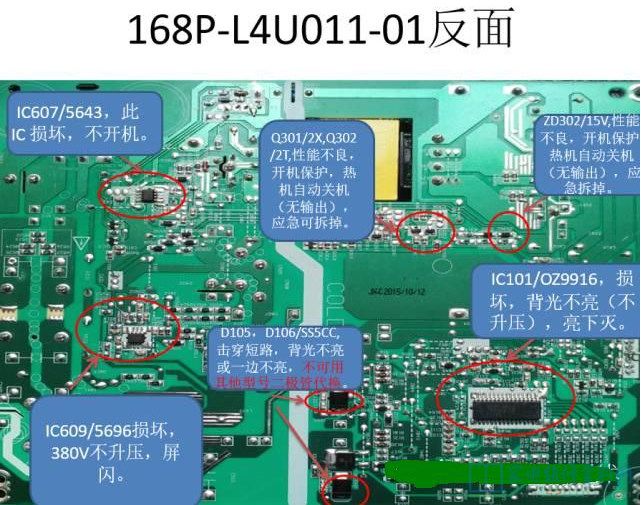

二、创维168P-L4U011-01电源板反面维修注解如下图所示

创维液晶168P-L4U011-01电源板维修注解 第2张
