接修一台海尔LE48AL88U51液晶彩电，故障现象是指示灯亮，无法二次开机。上电测得机芯板上的电源插座⑦脚(5VSB)电压为稳定5V，①脚(PW-ON)电压为3.247V，说明主芯片MSDA638已输出开机电压。本机除待机时5V电压经过U11稳压输出3.3V供给CPU待机电路外，其余电压均由电源板输出的12V提供，经过多路稳压后输给对应电路。该机CPU开/待机正常，判断故障在电源板上。
本机电源板型号是0090724939A。二次开机后，PWON电压经过电阻加到Q204基极，Q204饱和导通，开关管Q203导通，从D极输出12V电压，如图1所示。

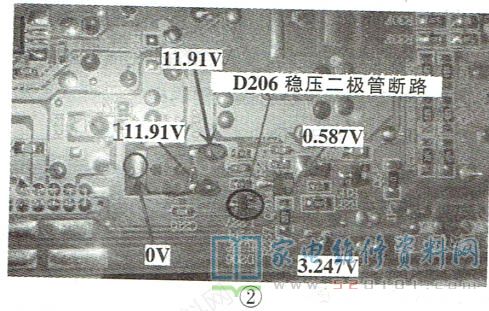

测得Q204基极电压为0.587V，集电极电压为0V，说明Q204已饱和导通;Q203栅极电压为11.91V，异常。因Q203的栅极串接稳压二极管D206到Q204集电极，判断D206断路，如图2所示。由于手头没有该型号稳压二极管，根据场效应管的高输入阻抗特性，将D206短接后开机，故障排除。
