海尔LE32H300液晶电视LED灯条特点与故障维修

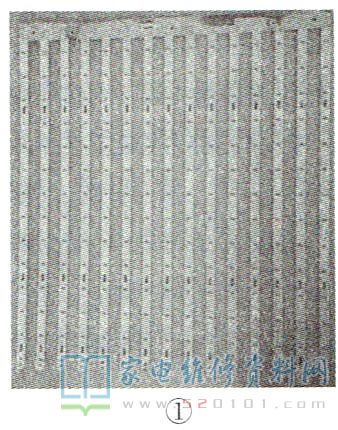

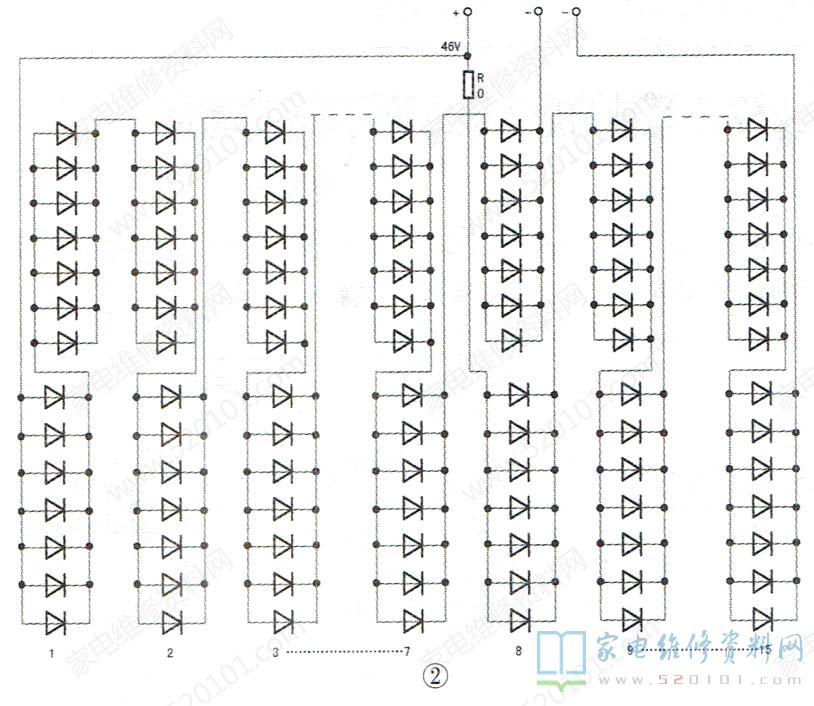

      接修一台海尔LE32H300型LED液晶电视，采用塑料屏，LED背光采用直下式安装，安装有两组灯条(型号:HE3221A[10-19]120716A08D)，每组由15根灯串组成，呈门帘状，如图1所示。该机的每根灯串上安装有14颗灯珠，即每组灯条共有14X15=210颗灯珠。每根灯串的14颗灯珠分为两组，每组7只并联，然后两组串联，如图2所示。

      第1根灯串到第7根灯串串联，然后再与第8根灯串的一组串联;第9根灯串至第15根灯串串联，然后再与第8根灯串的一组串联。按每只LED需3V电压估算，一组灯条的供电电压约为3V x 15=45V，实测为46V。

      检修实例:黑屏，声音正常。分析检修:检查发现，开机时背光亮一下就灭，测得电源、背光及主板电路均正常，怀疑灯条异常。拆开液晶屏后通电，发现有四分之一的灯珠始终不亮，其他灯珠亮一下就灭。检测灯串供电，发现是0Ω电阻R开路，换新后所有灯珠都亮。试机几天，一切正常，说明09电阻属于自然损坏，并非过流损坏。
