海尔0091802888C V1.2主板EMMC飞线点位图

2022-04-01 18:34:03  阅读 454 次 评论 0 条
摘要：

海尔液晶电视采用0091802888C V1.2主板EMMC飞线点位如下图所示，其中图1是原始主板全貌图，图2是局部放大后的点位图片，仅供大家维修参考。

      海尔液晶电视采用0091802888C V1.2主板EMMC飞线点位如下图所示，其中图1是原始主板全貌图，图2是局部放大后的点位图片，仅供大家维修参考。

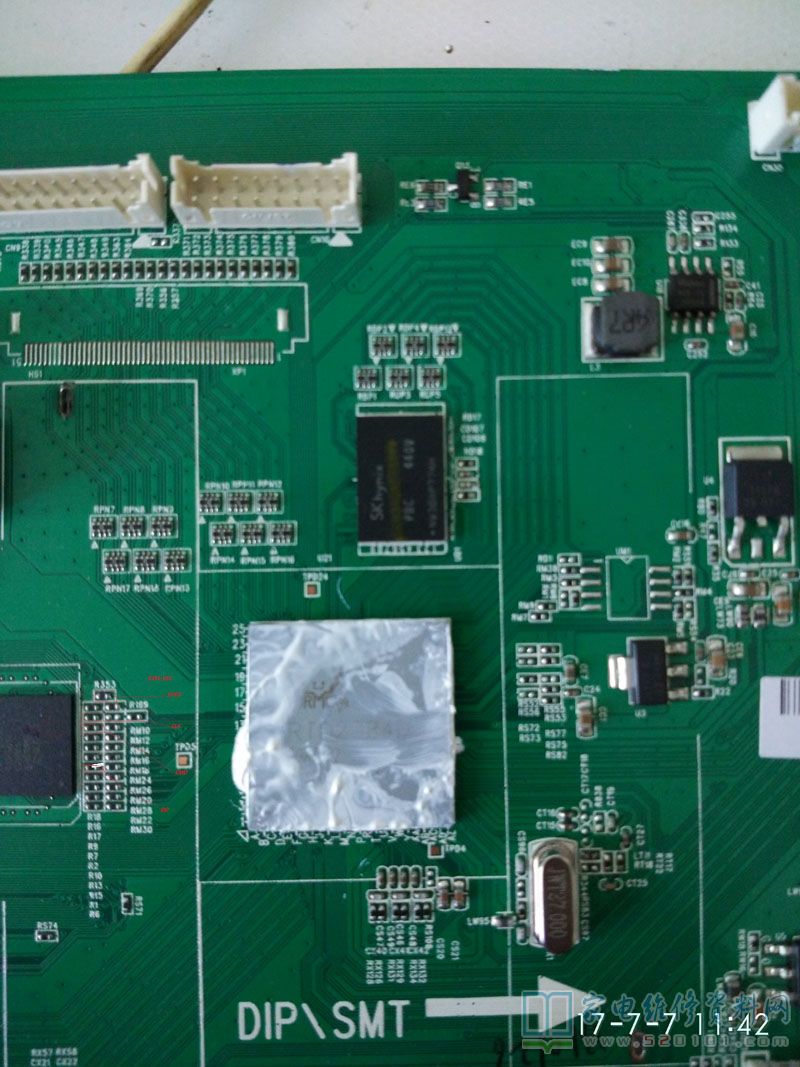

海尔0091802888C V1.2主板EMMC飞线点位图 第1张

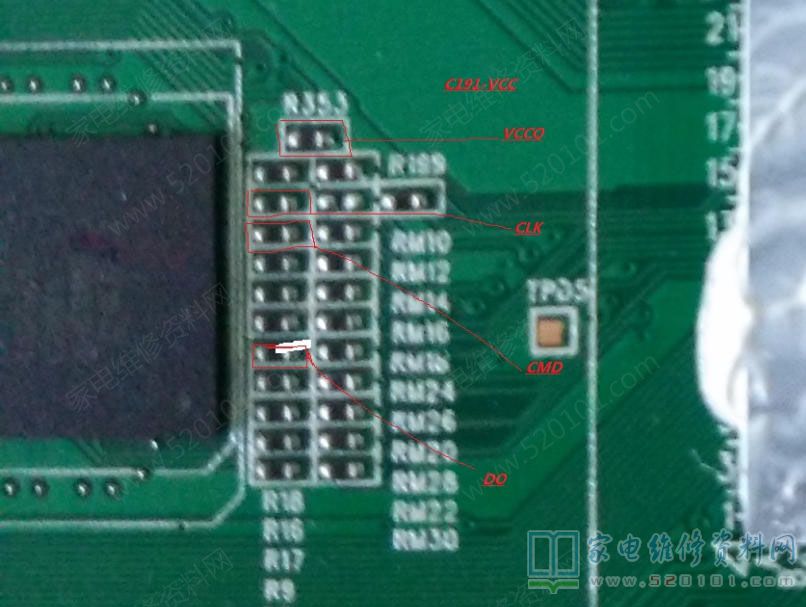

海尔0091802888C V1.2主板EMMC飞线点位图 第2张
