LM1269 引脚功能表：（下列数据为数字表测得，供参考）
引脚 |
功能说明 |
电压 |
引脚 |
功能说明 |
电压 |
| 1 |
红基色字符入 |
0.3V |
13 |
DAC 输出4 |
1.7V |
| 2 |
绿基色字符入 |
0.3V |
14 |
DAC 输出3 |
1.4V |
| 3 |
蓝基色字符入 |
0.3V |
15 |
DAC 输出2 |
1.4V |
| 4 |
字符消隐 |
0.3V |
16 |
DAC 输出1 |
1.4V |
| 5 |
红基色信号输入 |
1.8V |
17 |
数字地 |
0V |
| 6 |
绿基色信号输入 |
1.8V |
18 |
蓝基色输出 |
2V |
| 7 |
蓝基色信号输入 |
1.8V |
19 |
绿基色输出 |
2V |
| 8 |
地 |
0V |
20 |
红基色输出 |
2V |
| 9 |
供电 |
5V |
21 |
基准电压输出 |
1.5V |
| 10 |
基准电压 |
1.2V |
22 |
ABL 自动亮度控制 |
4.7V |
| 11 |
数据线 |
4.7V |
23 |
箝位 |
0.2mV |
| 12 |
时钟线 |
4.4V |
24 |
行消隐 |
1.3V |
4、行场扫描小信号处理STV9118 介绍：
整机的行场扫描小信号处理的核心元件是UM6（STV9118），从MST5C28 图像处理器送过来的行场同步信号通过接插件送到UM6 的1、2 脚，由UM6 完成行场扫描的小信号处理，输出为行激励脉冲、场激励脉冲、东西枕校输出等，同时完成行、场、线性的相关调整。

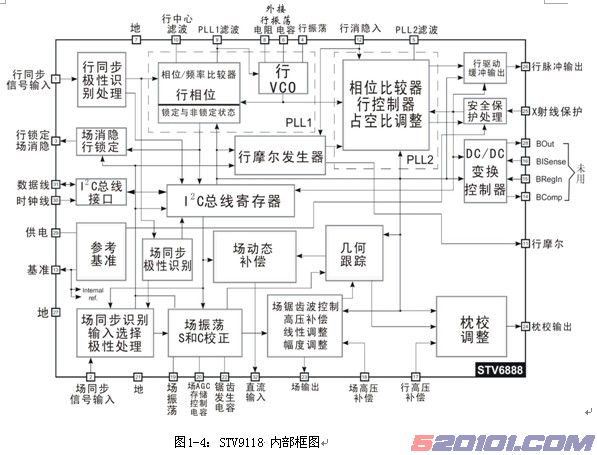

STV9118 为一款性价比较高的行场扫描处理器(框图如下)，相应所处理的功能如下：
采用+12V 供电的方式；内含直流/直流控制器；行、场、EW（枕校）的输出，同时对相关线性，行场幅度的调整；行场线性的EHT 动态修正；它所有的调整控制全部由I2C 总线来完成，外围元件少，结构简单，成本低。
注意：STV9118 、TDA9118 、TDA9116 、TDA9111 、STV6888 功能相同，引脚、内部构成与相关参考电压基本相同。维修时可相互参考，注意；STV6888 代换这些芯片时，要在它的24 脚对地并一个10K 电阻，否则可能导致枕校调整范围小。
STV9118 引脚功能表：（下列电压数据为数字表测得，供参考）
引脚 |
功能说明 |
电压 |
引脚 |
功能说明 |
电压 |
| 1 |
行同步信号输入 |
0.3V |
17 |
行高压补偿 |
5.7V |
| 2 |
场同步信号输入 |
0.25V |
18 |
场高压补偿 |
5.4V |
| 3 |
未用 |
空脚 |
19 |
场振荡 |
1.9V |
| 4 |
行振荡 |
6.3V |
20 |
外接场AGC 存储控制电容 |
5.2V |
| 5 |
行PLL2 滤波 |
2.4V |
21 |
地 |
0V |
| 6 |
外接行振荡电容 |
4V |
22 |
锯齿波发生电容 |
3.4V |
| 7 |
地 |
2.5V |
23 |
场激励脉冲输出 |
3.4V |
| 8 |
外接行振荡电阻 |
1.5V |
24 |
东西枕校输出 |
3.5V |
| 9 |
行PLL1 滤波 |
1.5V |
25 |
X 射线保护输入 |
0V |
| 10 |
行中心滤波 |
3.5V |
26 |
行激励脉冲输出 |
2.5V |
| 11 |
行摩尔 |
2.6V |
27 |
地 |
2.5V |
| 12 |
行消隐 |
0.1V |
28 |
未用 |
空脚 |
| 13 |
基准 |
7.9V |
29 |
供电 |
11.7V |
| 14 |
未用 |
空脚 |
30 |
时钟线 |
4.5V |
| 15 |
未用 |
空脚 |
31 |
数据线 |
4.7V |
| 16 |
未用 |
空脚 |
32 |
直流输入 |
4.3V |

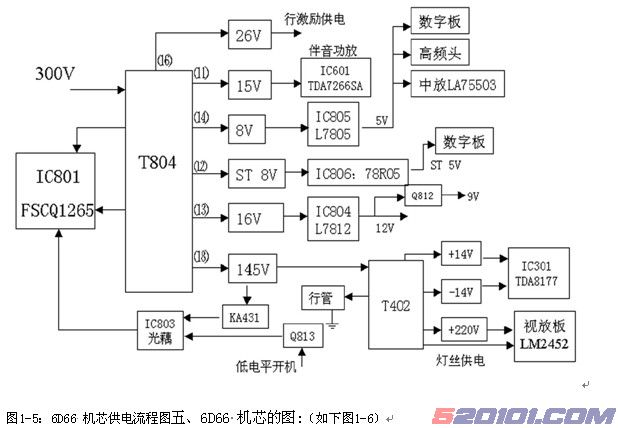

四、6D66 机芯的供电系统框图：（见图1-5）
6、图像信号流程：

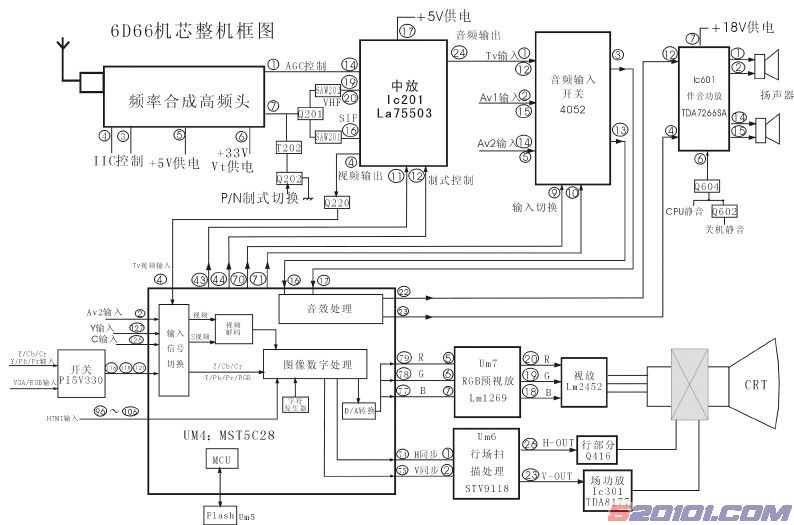

射频信号经天线进入高频调谐器后，在IIC 总线的控制下，完成输入信号的选择、高频放大、混频等处理后，从高频调谐器的11 脚（图纸上标的为7 脚，实为11 脚）输出38MHz 的中频信号，此信号经Q201 、SA202 等预中放电路进行放大，形成中放所需的幅频特性后，送入中放IC201（LA75503）的19、20 脚，经内部限幅放大，送往检波器，取出图像信号，从4 脚输出视频信号，其中，15 脚为AGC 滤波脚，23 脚为AGC 起控点调整。14 脚为AGC 的输出送往高频调谐器的1 脚。IC201 的4 脚输出的视频信号经Q220 射随后，进入数字板的16 脚，在数字板上进行数字变频处理，最后经LM1269 输出RGB 信号及DAC 信号，同时与UM4（MST5C28）输出SVM 信号一起送往视放板，RGB 信号送往LM2452 的1、3、5 脚，DAC 信号送往LM2452 的2、4、6 脚。经放大后从13、14、15 脚输出进入CRT 的三个阴极。SVM 信号经过Q851~Q857 放大后SVM 线圈，VBLK（场消隐）信号经Q801 、Q802 、Q803 放大，C842 藕合，送到CRT 的G1 脚。其中，Q804 、Q805 、Q806 、Q807 组成了关机消亮点电路，在关机的瞬间切断送往LM2425 的信号，使其，在关机瞬间LM2425 输出高电平，使CRT 三个阴极截止，达到关机消亮点的目的。
7、音频信号流程：
从高频调谐器输出的38MHz 中频信号，经中放电路的Q201 、SA201 等器件滤波后，进入中放LA75503 的16 脚，在中放集成电路内部检波，从它的3 脚输出第二中频信号，经过C215 、C298 、L202 组成的高通滤波器进行滤掉低频的图像信号后，进入LA75503 的1 脚，在中放集成电路内部鉴频后，从24 脚输出伴音信号，经Q204 射随后，进入电子开关IC701（4052）的1、12 脚，与从IC701 的2、15，5、14 脚送入的AV1 、AV2 的音频信号进行切换。最后从IC701 的3、13 脚输出。经Q701 、Q702 射随后分两路，一路送到AV 板，作为本机芯的外部音频输出。另一路则送到数字板的MST5C28 ，在此集成电路内部完成与HDMI 音频信号的切换、音量、音调、平衡、均衡器功能、虚拟立体声等处理后，最后从MST5C28 的22、23 脚输出。送到功放TDA72665 的4、12 脚，经功放放大后，从1、2，14、15 脚输出送入扬声器还原出本机的伴音。
其中，功放TDA72665 的7 脚为功放的待机控制，受Q601 控制。6 脚为功放静音控制，受控于Q604，CPU 的静音控制信号，及Q602 组成的关机静音的控制信号，都送往Q604，从而完成功放的相关静音控制。
第二部分：6D66 机芯调试说明
一、6D66 机芯功能说明1、输入端子
TV, AV1, AV2, YPBPR, VGA，HDMI 。
2、接收制式
TV：PAL I/DK/BG. AV：PAL I/DK/BG, NTSC M. YPBPR：1080P/60HZ, 1080I/50HZ, 1080I/60HZ, 720P/60HZ, 576P, 576I, 480P, 480I. VGA：VGA(640*480)/60HZ, SVGA(800*600)/60HZ, XGA(1024*768)/60HZ.
二、工厂模式
1、进入工厂模式方法：按遥控器上的“-/--键”切换到三键输入状态（---），按住键控板上的菜单键不放，输入978，将会启动本机的Service 功能，并将一直处于Service 状态；在Service 状态下，按一次“音量”键，接着按“频道减”键，即可进入调试菜单。在工厂下输入852 进入技术调试菜单。
2、调整方法：按频道加/减键选择需调整项目，按音量加/减键改变所选项目的值或状
态；按菜单键可以返回调整项目菜单；3、退出工厂模式方法：选择adjust 菜单中的Shipment 项目（出厂设定）；老化状态：蓝屏和自动关机均打到：关（存储器已处于Service 状态，并已把蓝屏和
自动关机均打到：关，建议在所有调试工作完成后，再退出Service 状态；退出Service
状态，电视机会自动把蓝屏和自动关机打到：开，并返回到0 频道）。4、Service 菜单介绍：A、White 菜单：CR（红枪截止）、CG（绿枪截止）、CB（蓝枪截止）、WR（红枪激励）、
WG（绿枪激励）、WB（蓝枪激励）、S-BR（副亮度调整）。B、Horizont 菜单：HPOSI（行中心）、HSIZE（行幅）、HKEYS（梯形）、HPINC（枕形）、
HPARA.（平行四边形）、HSIDE（弓形）、HTCON（上角）HBCON （下角）。C、Vertical 菜单：VPOSI（场中心）、VSIZE（场幅）、VSCOR（S-校正）、VCCOR（线性）。D、ADJUST 菜单：IICBUS( 总线检测状态)、SHIPENT( 退出工厂模式)、V-Line( 场一线)。E、在Service 状态下，按“童锁”键进入总线关断模式“BUSOFF”,再按“游戏”键可
退出总线关断模式。
三、调试项目说明1、B+调整：
在P 卡信号，标准图像模式下，把数字万用表的黑表笔接地，红表笔接到水泥电阻R482 远离高压包的一脚，调整电源板VR801 电位器，使数字万用表显示的电压为配管要求电压。
2、N 制吸收的调整：
设扫频仪的频标为31.5MHZ 、33.5MHZ 、34.4MHZ 、37MHZ 、38MHZ 、40.5MHZ 。在高频头的IF 输出端输入80dB 的扫频信号，检波探头接在IF 输出端。调节中周T202，使扫频仪上显示的33.5MHZ 频点衰减最大（维修人员一般可不调试此项，只有在射频NTSC 制的地区才需调整）。
3、中频调整：
在射频输入端输入38MHZ（80dB）的信号，调节中周T201，使IC201 第七脚电压值为
3.6V±0.05V 。
4、AGC 调整：
在电子调谐器RF 输入端子口输入62+2dBuV 的射频信号，调节电位器VR201，使图像上的噪声干扰刚好消失。[Page]
5、帘栅调整
任一频道下，进入工厂调试界面，先进入WHITE 项，将里面的副亮度“SUBB”值设为16，再进入ADJUST 项，将V-LINE 打开使屏幕处于水平线状态，调节帘栅电位器至刚见水平亮线为止，再按“右方向”键退出。调好后将帘栅电位器点胶固定。
7、副亮度调整
进入工厂模式WHITE ( 白平衡调整)子菜单，调“SUBB”副亮度项，然后调整副亮度即可。
连续按“菜单”键或者直接按“-/--”键退出相应设置。
8、4：3CRT 的HDTV 线性调整
输入1080I/60HZ 的HDTV 信号，图像模式设置在“标准”状态，进入工厂调整菜单，进行几何调整，使图像的行场线性达到最佳。
连续按“菜单”键或者直接按“-/--”键退出相应设置。
9、VGA 线性调整
输入640X480（60Hz）的VGA 信号；进入工厂模式下进入调整菜单，进行几何调整，调整使图像符合要求即可。
四、检查项目说明1、屏显检查
当按遥控器的“屏显”键时，屏幕右上方应出现当前节目的台标、彩色制式、伴音制式，再按遥控器屏显键退出显示的信息栏。
2、各摸拟量检查
本机有四个模拟量：标准、柔和、自设、亮丽。
3、HDTV(Y Pb Pr) 、VGA(RGB) 检查
整机需使用480I(Y Cb Cr) 、480P 60HZ 、720P60HZ 、1080I 50HZ 、1080I 60HZ 、1080P 60HZ 信号对Y Pb Pr 端子进行检查。
使用640X480 60HZ 、800X600 60HZ 、1024X768 60HZ 信号对VGA 端子进行检查。
4、V12 检查
按遥控器上的“V12”键，屏幕上会显示“V12 开”、“V12 关/开”和“V12 关”对比画面的三种模式。V12 开时图像画面比V12 关时画面清晰，色彩亮。
5、A12 检查
按遥控器上的“A12 ”键，屏幕上会显示“关”、“360 °乐坊”、“动感剧场”和“震撼舞厅”对比伴音的各种模式。A12 在不同的模式下有不同的声音效果。
6、HDMI 检查
遥控器上的“HDMI ”键，切换到“HDMI”端口；接收HVD-9880 或高清信源的HDMI 信号对图像及伴音进行检查。
7、出厂模式设定：
将图像模式的记忆模式设置与标准模式中数据相同。出厂前,必须确保该电视已经退出

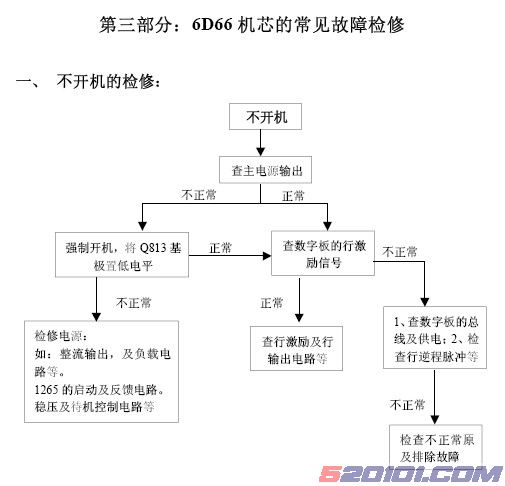

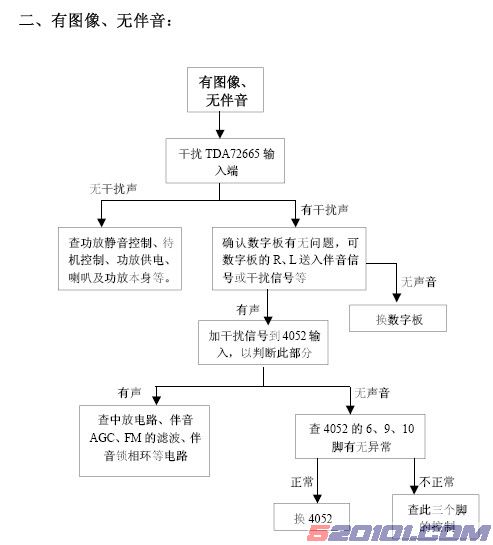

了“工厂模式”，并将：
