海尔LE47H5R3D液晶电视灰屏的故障维修

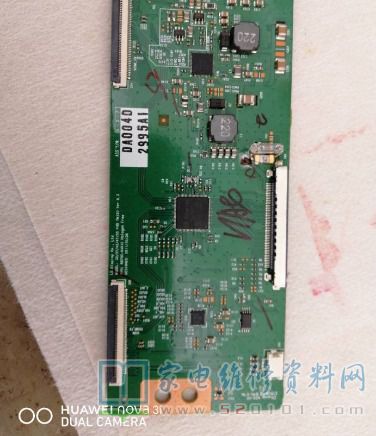

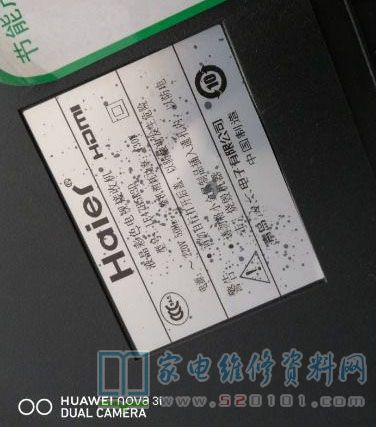

       接修一台海尔47寸液晶电视，型号LE47H5R3D，客户说没人没声。通电试验，能开机，指示灯能变绿灯，灰屏。心想主板，电源板没问题，告知得打开电视检查再说。拆开后通电开机，背光亮，各供电都正常，再测上屏电有12v，逻辑板保险断路。告诉他们，屏坏了，屏内部短路了，不一定能修好。

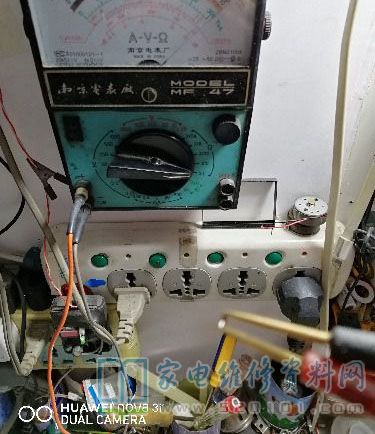

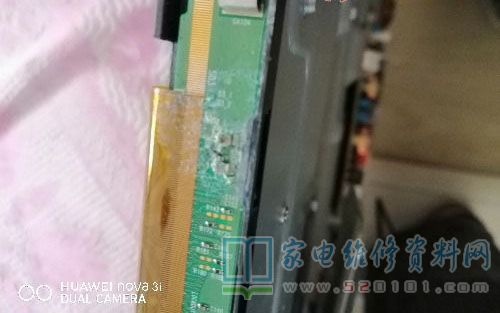

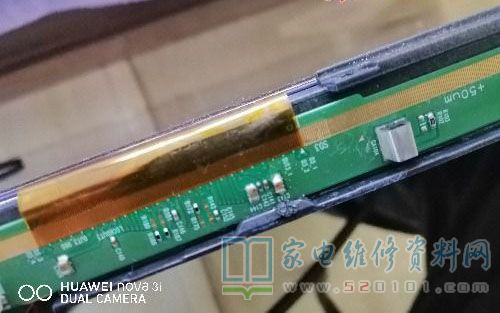

       等走后我就把逻辑板保险，用1A的小保险管换上，心想就这点事，通电傻眼了。还是灰屏，12V过来了，测VGH--0V，VGL--负4.97V，VDD--0.067V，HADD--0.77V，芯片U11烫手，赶紧断电。心想这下糟糕了，真的屏坏了？看看是哪边的屏吧，当断开右侧屏线时，左屏显示有竖条，右屏白屏。测量VGH有27.9V电压，VDD有16.46V电。VGL还是负4.97V。又断开左屏线时，全屏灰屏。心想是右侧屏短路了。拆屏看看吧。小心翼翼的把屏条拆下来，露出屏边条，查看右侧屏边条。一眼看到有一处腐蚀了，可能是进水了。清洗好后露出4个电容。用表测量C143严重短路，C144和C141、C142还好。立马吹下更换，通电测量各供电一切正常，屏立马点亮，久违的海尔字符出现了，接通信号，图声俱佳，故障修复。
