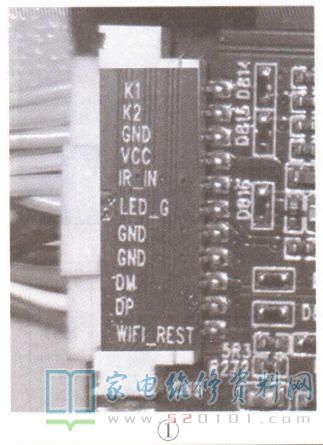

接修一台海尔LS55H610G型液晶彩电，遥控失灵。本机采用HR-T962机芯，搭载安卓智能系统，遥控器型号是HTR-U15，采用蓝牙方式。既然是蓝牙方案，那应该和蓝牙耳机一样，能被手机搜到。同时按住遥控器，上的“TV/信源”和“屏显”键，在红色指示灯快速闪烁时，手机蓝牙搜到了可用设备"HaierTV-RC" ，点击“自动连接”，遥控器上的指示灯长亮几秒后熄灭。这时按遥控器上的“主页”键，手机就返回到主页界面;按“音量”键，手机的音量有变化，说明遥控器正常，问题出在电视机主板上。拆机检查，接收蓝牙遥控器信号+WIFI信号的是一块小板. (俗称WIFI模块)。该小板具有WIFI、蓝牙和红外IR输出功能，与主板采用USB数据通讯方式，其接口电路见图1。

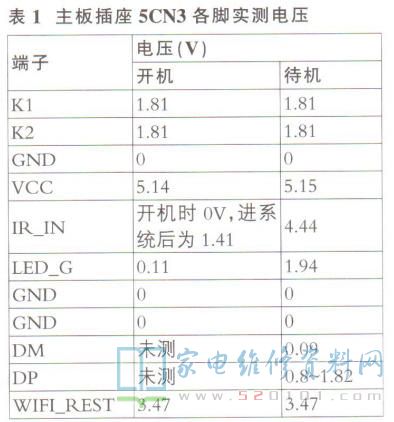

插座5CN3的①、②脚是本机按键输入端，③脚接地端，④脚是5VSB供电端，⑤脚是IR输出端，9、10脚是USB数据线，11脚是WIFL REST信号。二次开机时，遥控器发送开机指令，小板接收处理后，从IR端输出一个开机指令到主板，CPU收到指令后发出系统启动指令，系统启动后遥控器发出的所有信号都通过USB数据方式和CPU进行通讯。实测5CN3的各脚电压见表1，实物见图1。

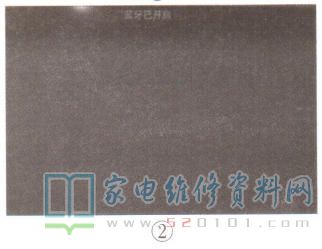

从表1实测值可看出，待机时DP脚电压不稳定。检查该脚外围元件，怀疑ESD保护二极管D812漏电。拆下D812不用，上电待机时测得DP脚电压为稳定的1.82V，但按遥控器还是无法开机。用面板按键开机，系统启动完成后屏显“蓝牙已开启”，如图2所示。
按照遥控器背后的说明，进行对码操作。对码成功后试机，故障排除。提示:这种无线方式的遥控器与之前的红外遥控器区别很大，检修思路和维修方法也要与时俱进，想要电视正常工作，除了供电、硬件正常，系统软件也要正常，如用户描述的时不时WIFI就断网，频繁显示蓝牙已开启，就是因为ESD二极管漏电导致USB数据传输出问题。当二极管恢复正常后，CPU又识别到WIFI模块，屏幕就会提示蓝牙已开启字样，功能就恢复正常。
