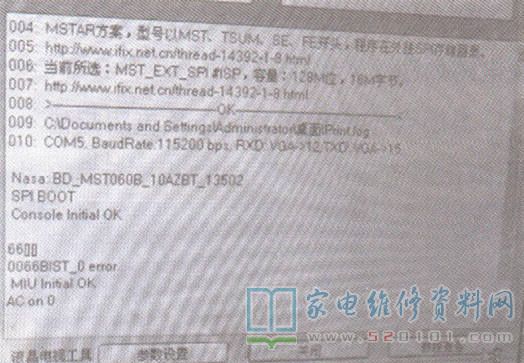

一台海尔LE32B510X型液晶彩电，通电后指示灯亮，但不开机。通电后指示灯亮，说明电源板工作基本正常。上电，测得主板上的12V.5V.5VM及3.3V待机电压均正常，继续测试CPU(TSU69)的1.15V供电及DDR 1.8V供电也正常。该机二次开机后能输出5VM电压，说明本机已处于开机状态。手摸CPU温热，怀疑程序错误。用编程器连接主板的VGA端口，打开编程器，选择"ISP自动识别”，显示主板上的存储器型号为25Q32。写入正确程序后，故障依旧，看来不是软件问题。切换到开机打印信息界面，显示的打印信息如图1所示。
显示内容大致如下:第一行是芯片ID，第二行表示SPI协议引导正常，第四、第五位是DDR检测，出现“error”字符，看来问题就出在这里。主芯片U69内部集成DDR芯片，测量1.8V供电正常，怀疑U69损坏。更换U69后试机，故障排除。
