海尔LE40AL88D88A液晶电视灰屏的故障维修

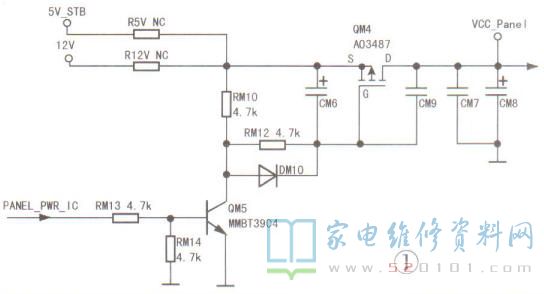

        一台海尔LE40AL88D88A型液晶彩电，开机后灰屏，但伴音正常。上电，测得逻辑板上的12V供电为0V。该机上屏电压控制电路如图1所示，12V的一路电压通过电阻R12V接到QM4(P沟道场效应管)的S 极，另一路通过RM10加到三极管QM5的c极。二次开机后，CPU输出的PANEL信号为高电平，QM5饱和导通，其c电极输出低电平，QM4导通，其D极输出12V电压供给逻辑板。二次开机后，测得QM5 b极电压为0.67V， c极电压为11.63V;QM4 G极电压为11.63V，D极电压为0V。正常时QM5的c极电压应接近0V。怀疑QM5损坏，拆下检查，其b-c结开路。换上一只S8050型三极管后试机，故障排除。此时测得QM5b极电压为0.67V，c极电压为0.08V，QM4的D极电压为12V。
