海尔LE50A800N液晶电视屏幕图像上下抖动的故障维修（图）

摘要：

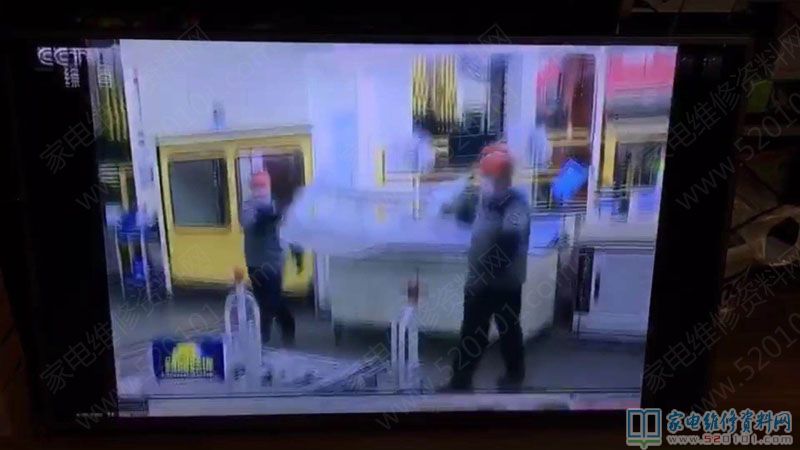

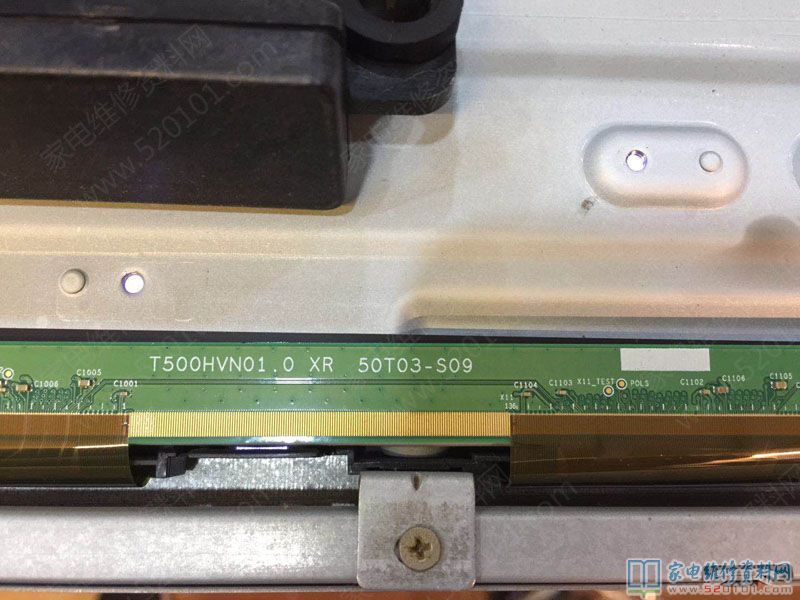

接修一台50寸海尔LE50A800N液晶电视，屏幕：友达T500HVN01.0 XR 50T03-S09，故障现象为液晶屏幕图像重影上下抖动，拆机检测VGH=27.6V VGL=7.8V VCC=11.8V等电压

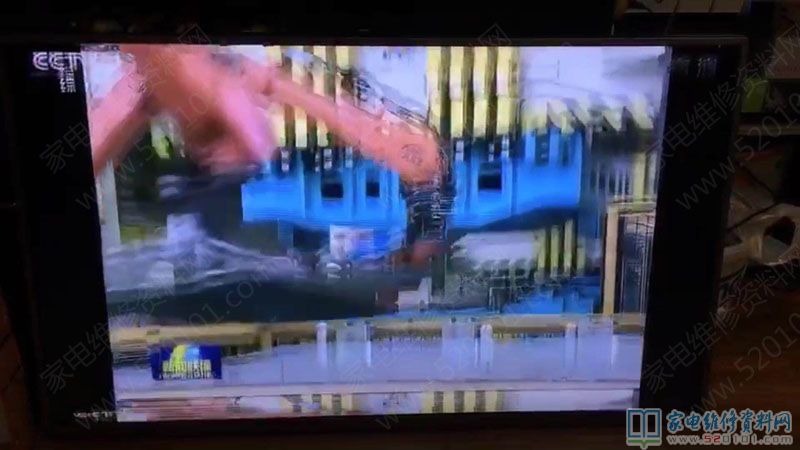

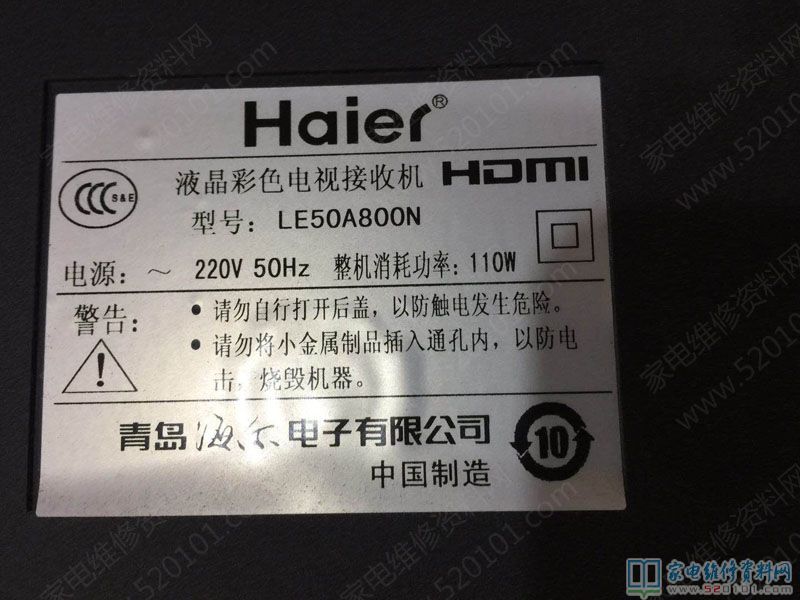

     接修一台50寸海尔LE50A800N液晶电视，屏幕：友达T500HVN01.0 XR 50T03-S09，故障现象为液晶屏幕图像重影上下抖动，拆机检测VGH=27.6V  VGL=7.8V  VCC=11.8V等电压均正常

于是上网查相关故障的资料，后来查阅发现是屏幕内部Y轴寻址错误造成的故障，想到要拆屏维修风险很大，于是决定自己动手改动相应寻址数据线获得成功，如下图所示。

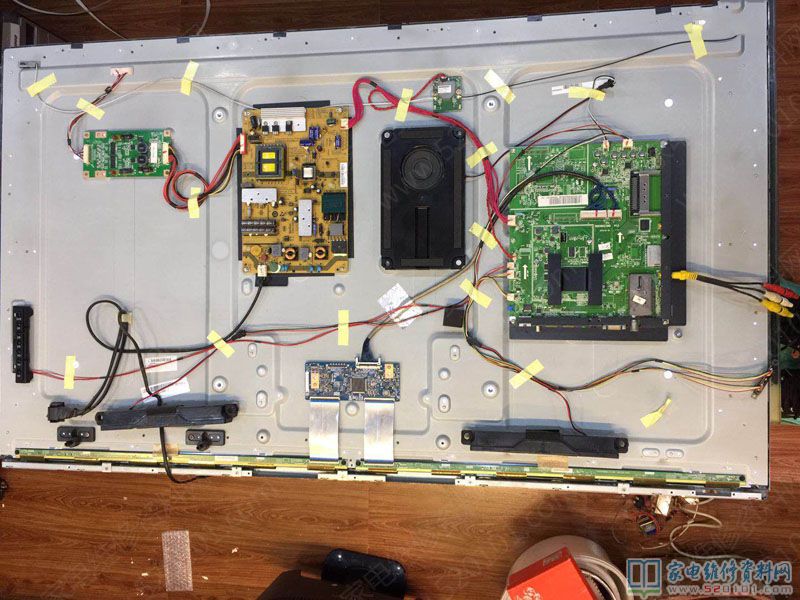

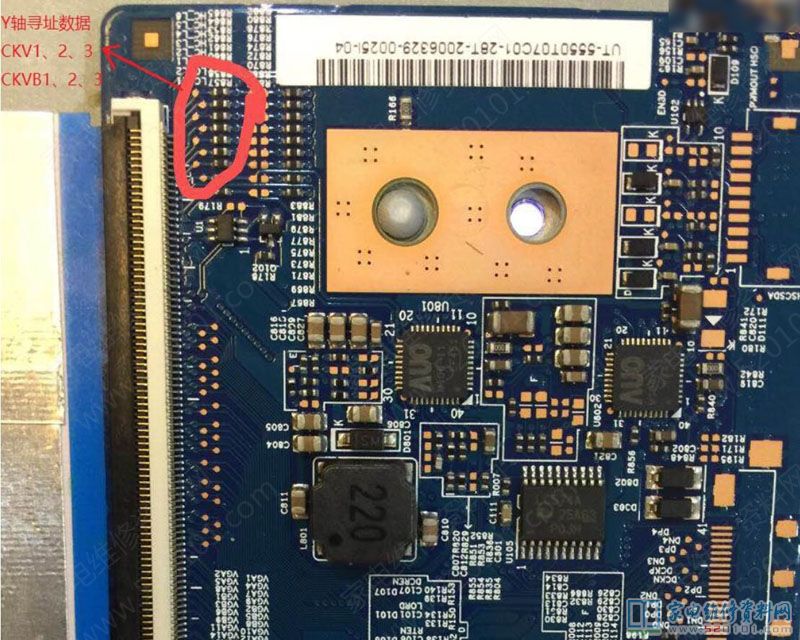

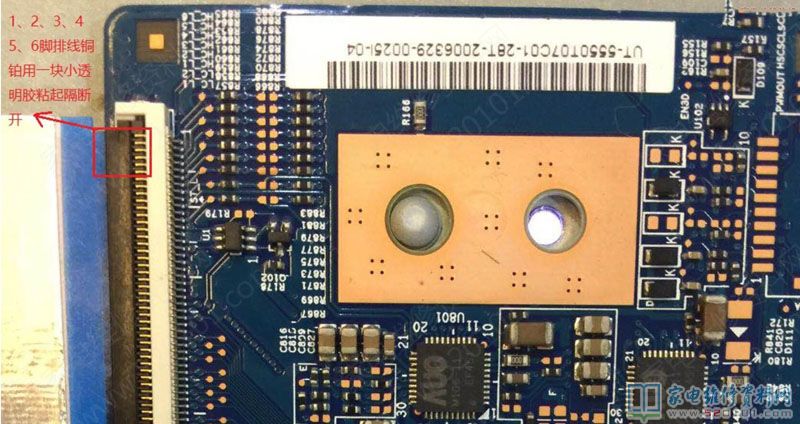

总结改装过程就是断开Y轴寻址数据线CKV1、2、3    CKVB1、2、3。整机线路及构造如下图所示。

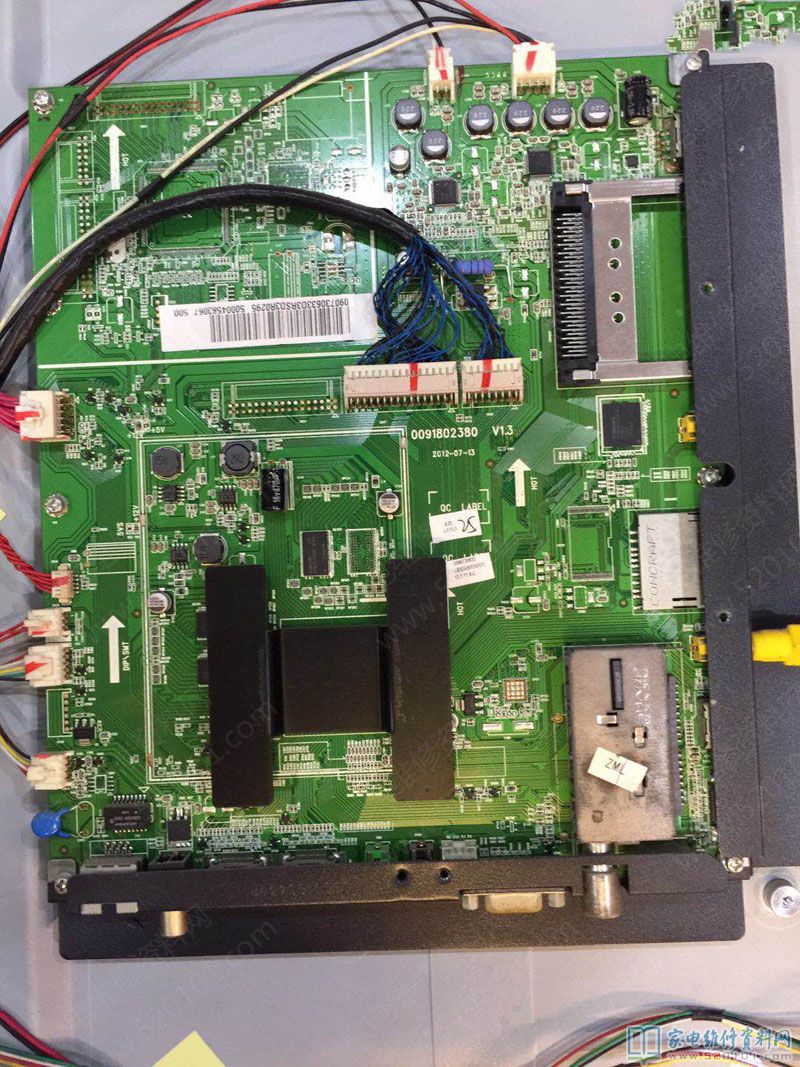

主板图

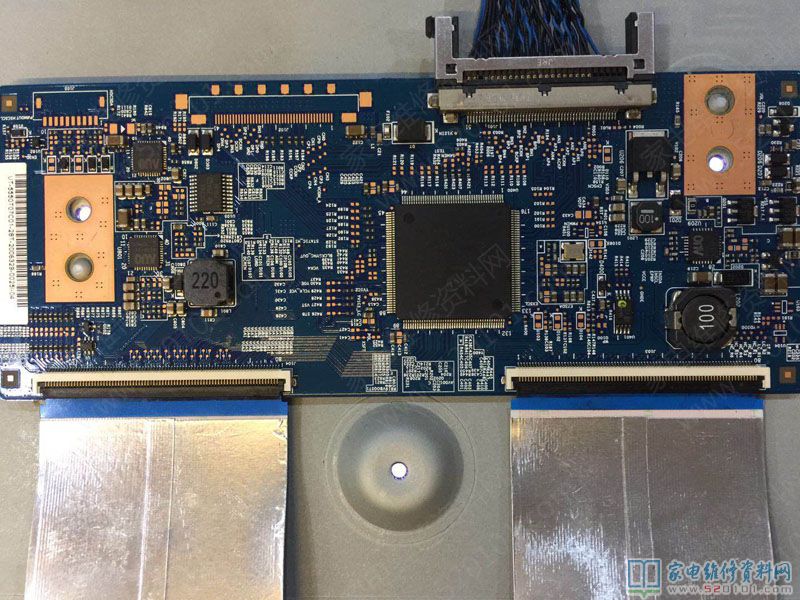

逻辑板图

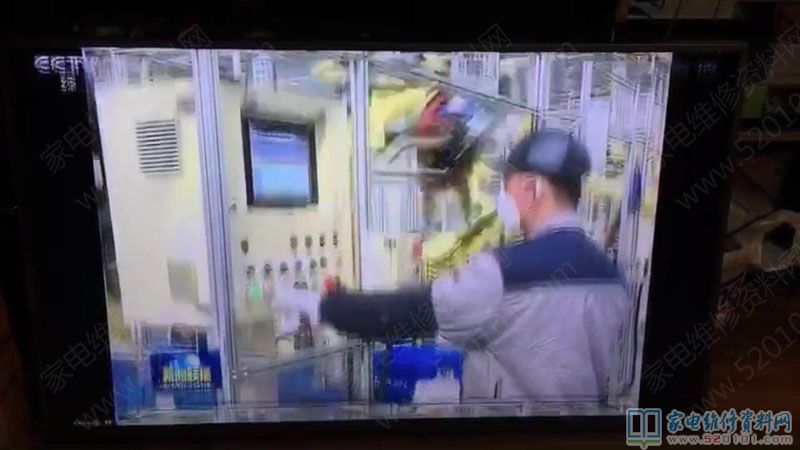

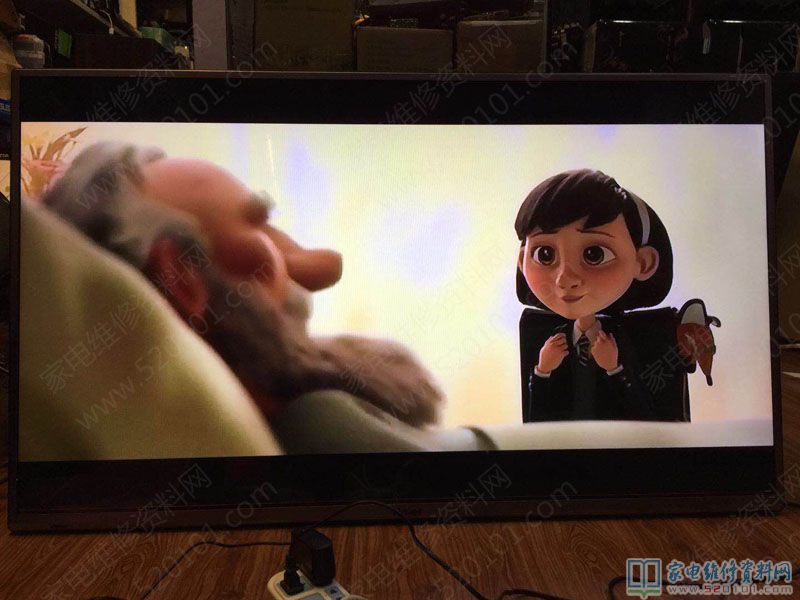

修好后的画面

修好后，图像很好，但是有个缺陷，屏幕最下方有一条0.5cm宽的线条，不知道故障还会不会重现。
