海尔LS55H510N液晶电视背光灯条排布结构

2021-05-29 17:44:42  阅读 358 次 评论 0 条
摘要：

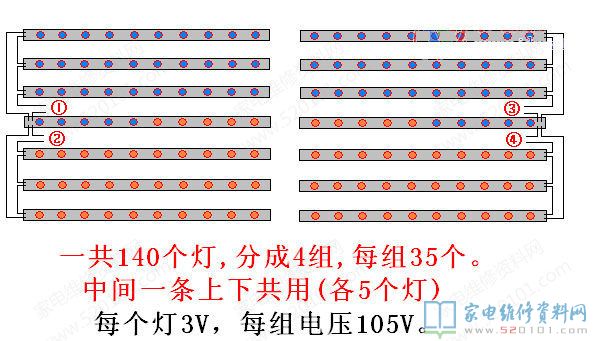

海尔LS55H510N液晶电视背光灯条结构如下图所示，一共140个灯，分成4组，每组35个，中间一跳上下公用（各5个灯），每个灯3V，每组电压105V。

       海尔LS55H510N液晶电视背光灯条结构如下图所示，一共140个灯，分成4组，每组35个，中间一跳上下公用（各5个灯），每个灯3V，每组电压105V。

海尔LS55H510N液晶电视背光灯条排布结构 第1张
