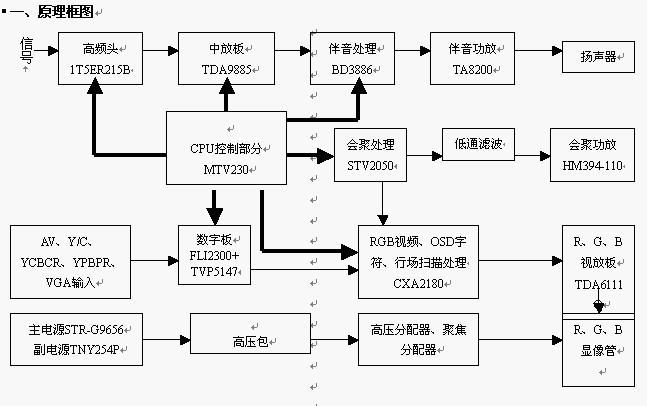

创维数字电视88HD/66HD/99HD机芯原理
二、开关稳压电源电路描述
该机芯电源采用的日本三肯公司的STR-G9656厚膜集成电路，该电路属于变压器耦合并联型开关电源，具有功耗小、效率高、稳压范围宽等特点。同时，此厚膜块外围电路少，电路设计相对来说比较简单。STR9656共有五个端子：
1脚是内部MOS管漏极D，300V电源输入端； 2脚是内部MOS管的源极S； 3脚是GND，电源地端子； 4脚是VIN端子，即MOS管启动端子； 5脚是OCP/FB端子，即过流/反馈端子 。
具体工作原理：开机后副电源工作，给CPU供电，CPU复位后输出待机控制信号，使继电器吸合，交流电源经二极管DB601整流，R611、R612降压，对C611充电。当4脚（VIN端子）达到其启动电压后，启动回路开始工作，STR9656内部振荡器开始振荡，振荡后的信号经驱动电路驱动，送到场效应管的控制栅极，控制内部MOS管导通。另外，交流电经桥堆BR601整流，再经C609滤波得到300V左右的直流电压，经开关变压器初级送入STR9656的1脚MOS漏极，此时MOS管开始工作，整个电源开始工作。电路工作后，由于MOS管的开关作用，产生变化的电场，变化的电场产生变化的磁场，经开关变压器的作用，在次级感应出电压，经过整流滤波，得到各组所需的工作电压。
部分外围电路的作用：
1）STR9656 4脚外围：a) D615(24V稳压管)起保护作用。b）D613用于给STR9656正常工作时提供启动电压，同时起过压保护的作用。
2)STR9656 5脚外围：a) R621、D612、R616、D614、R617，R618起同步和过流保护的作用。b) 光耦IC604、R621，R634、R622、IC602(SE140) 组成取样反馈回路，用于控制STR9656的导通时间，起稳定输出电压作用。
三、CPU控制部份描述
88HD机芯CPU为一单独的小板，和数字板并排插在主板上。CPU相当于指挥部，接收外界指令，指挥各个模块的工作。88HD机芯CPU采用的是MTV230芯片，为42脚SDIP封装。工作过程：电源启动后，副电源给CPU提供3.3V供电，同时另一路经Q1、Q2组成的复位电路给CPU复位，复位完成后，CPU开始初始化执行程序，同时待机控制脚输出高电平，继电器吸合，主电源正常工作。CPU此时会利用总线对STV2050、数字板、CXA2180、BD3886等进行检测，检测完成后，会给数字板和汇聚IC STV2050输出复位指令，同时开始控制各部分工作。
四、高放及中放部份描述
高频调谐器俗称高频头，其作用主要是：
a)、选择频道： 接收来自信号线的电视信号，选择所要接受的某一频道的电视节目，抑制临近频道的干扰以及其他干扰。
b)、放大信号：将选择的微弱电视信号进行放大，并对信号的强弱实现自动控制。
c）、频率变换：对高频信号进行频率变换，混频得到固定频率的中频信号。
我国电视标准规定：图像中频为38MHZ，伴音中频为31.5MHZ，色度中频为33.57MHZ,信号带宽为8MHZ。（PAL/DK制）
与高频头相关的故障主要表现为跑台、无台、漏台。对于此类故障，先检查5V供电是否正常，再查有无33V VT电压，最后替换高频头。
中频通道的作用：
1）放大图像信号，抑制邻频道干扰。
2）检波出彩色全电视信号，混频得到第二伴音中频信号。
3）产生自动增益控制电压UAGC和自动频率控制电压UAFC。
88HD机芯中频通道为一单独的中放小板,和高频头并排插在主板上。采用的是PHILIPS公司的TDA9885多制式图像中频、伴音中频处理集成电路，具有伴音准分离电路，减小了伴音对图像的干扰。此外，该小板上还设有同步分离电路（Q1、Q3），用于CPU对图像信号的识别，作用于搜台程序。 [Page]
五、数字处理电路描述
此电路是88HD机芯的核心电路，采用的是GENESIS公司的FLI2300数字处理芯片，上面有数字解码芯片TVP5147，AD转换芯片MST9883，YPBPR和VGA切换开关PIV5V330及64M SDRAM存储器。FLI2300+TVP5147+MST9883的组合具有强大的数字处理功能。该机芯中对图像的解码、数字处理及对扫描频率的转换就是在数字板中完成的。
扫描频率的转换主要采用的方法是利用帧缓冲控制器，帧频转换器和寄存器，将低场频和低行频向高场频和高行频转换。通过对时间轴的压缩处理，完成信号1倍速暂存，根据需要的倍速读出来，这些软件可以通过总线控制。数字板对图像处理后输出Y CB CR信号和行同步信号HSYNC、场同步信号VSYNC给主板上的其它IC进行处理。
六、三基色视频放大及行场扫描处理电路
图像信号经数字板解码及数字处理之后，将CR、Y、CB三路信号送入CXA2180（51、52、53脚）进行相关处理。CXA2180的功能有：R、G、B视频放大，字符OSD接口（37、38、39脚，36脚为字符消隐输入）、会聚图形接口（41、42、43脚，40脚为会聚图形消隐输入），行激励输出（16脚），正负场激励输出（1、64脚），VM速度调制输出（49脚），总线控制（59，60脚），图像对比度/OSD字符对比度控制，亮度控制，束流控制，消隐控制，副亮度控制等。
图像经CXA2180处理后，CPU输出的字符信息也叠加到三基色信号当中，输出后的三基色信号（30、32、34脚）进入视放电路进行放大处理，将幅度放大到适当幅度，以激励CRT三个阴极工作。由于本机的视频带宽较普通机器要高，为了减少信号中高频成分的损失，保证视频信号应有的清晰度，本机采用了TDA6111Q宽带视放处理IC。
CX2180对亮度信号处理后，输出VM信号经CN505插座到VM板上的VM电路。经Q502、Q503，Q504，Q505的缓冲放大，送入Q506，Q507倒相放大，输入VM调制线圈，形成调制电流，调制电子束流，使图像边沿形成勾边效果。
CXA2180上电后，会自由振荡输出行激励信号和场激励信号。当数字板输出的行场同步信号进入CXA2180后，经过锁相输出38KHZ行激励信号和相应频率的场频信号。行激励信号送入行推动电路，激励行管工作，FBT高压包产生各组电压：阳极高压、视放电压、灯丝电压等，同时行扫描电路工作。与此同时，场激励信号送入场块LA7845。LA7845是一个互补对称型自举升压OCL功率输出电路，能够给偏转线圈提供线性良好，幅度足够的场扫描电流，供偏转工作。
另外，CXA2180还提供一个EW信号给枕形校正电路（Q306），用于校正行扫描电流，使屏幕上扫描出来的光栅趋于完好，减少会聚电路的校正量，降低会聚功放的功率。
七、会聚电路
CPU工作后，给IC801 STV2050复位信号（13脚），同时会聚总线SCLF、SDAF开始控制其工作。STV2050输出会聚图形给CXA2180，我们对图形的调整值通过总线传回STV2050，该IC经过处理之后会输出相应的会聚行场调整
信号，经IC802、IC803 TL084比较放大后输出行的三路（RH、GH、BH）、场的三路（RV、GV、BV）会聚信号进入会聚功放IC7001、IC7002 中放大处理，之后送入偏转线圈中实现对R、G、B行场扫描的矫正，使屏幕上显示的三基色图形重合在一起。会聚的调整值存在IC804、IC806两个存储器当中，每次开机后STV2050都会通过总线SCLM（1脚），SDAM（2脚）从存储器里面读出相应的数据出来。
八、伴音处理电路 [Page]
从中放板分离出来的第二伴音中频信号，送入BD3886。而AV伴音则通过切换开关IC401 TC4052(四选一电子开关，用来切换几路AV信号的伴音，通过CPU输出的AVSW1、AVSW2控制信号控制），选通后的伴音信号也送入BD3886音频处理器进行处理。BD3886具有自动增益控制、BBE伴音处理、音色控制、音量平衡控制、环绕声处理等功能，这些功能均可通过总线控制。
经过BD3886处理的音频信号送入功放TA8200进行放大处理，然后驱动扬声器发声。TA8200本身带有静音功能，88HD机芯的静音功能正是由CPU输出静音信号，控制此功放IC。
会聚调试时的注意事项
1． 在进行会聚粗调之前，首先检查会聚基准中心是否有偏移，若有应先将其调准进行。
2． 在进行会聚粗调时，对于三基色，应满足先调G色，再调R和B色。建议选在单色模式上进行调试，最后再选在G、R、B重合模式下调试。
3． 不要轻易对会聚软件进行清零。
4． 在调试的过程中，建议最好调一部分就存一部分，以避免无故的断电。
5． 会聚粗调一共有11项，针对上述步骤只是一个参考，并不是每一项都要进行调试。如CORNER和PIN-H项一般不作调试。
6． LINEAR与SIZE-H之间要配合调试,不能将其中的某一项调得太大，以免出现行线性失真；KEY与PIN-V之间要配合调试,若将其中的某一项调得太大，否侧会出现某一角卷边的失真现象。这其中有一项没有调好，细调都无法好。
7． 细调的EASY项一般不作调试。在调试过程中，不能将某一点或线一次性调得太多，应兼顾四的调试。
对用户机不要轻易调试粗调，应首先判断在用户模式或者总线会聚细调模式下能否调好，若能调好，就不用进行会聚粗调。
三、66HD/88HD/99HD系列CRT背投电视会聚调试
（一）进出工厂模式的方法
1、进入工厂模式的方法
按一次总线遥控器“22C”键，屏幕左上角将出现一个黄色密码框，再连续按遥控器上的数字键“1”、“2”、“3”进入总线，其总线初始界面菜单如下：
GEOMETRY 几何
WHITE BALANCE 白平衡
CONVERGENCE 会聚
AGING－W 白场
AGING－B 黑屏
AGC 3 AGC（0～3）
IF AGC 8 高放AGC（0～31）
BUS STOP 关 总线关闭
AKB OK 9C
注：按“P∨”/“P∧”键上下选择功能，按“V+”进入所选功能模式。
[Page]2、出工厂模式的方法
直接按总线遥控器的“22C”键即可，进入了几层子菜单就按几次。
（二）、几何调整（分模式）
1．进入几何模式的方法：
（1）工厂模式下按一次“几何”键；
（2）工厂模式下选中“GEOMETRY”项；
2．退出几何模式的方法：
直接按一次总线遥控器的“22C”键即可；
3．调试菜单
H―POSITION 行中心
H―SIZE 行幅
V―POSITION 场中心
V―SIZE 场幅
PIN―AMP 枕形
PINPHASE 梯形
UP―CPIN 上边角
LO―CPIN 下边角
V―LIN 场线性
UP―VLIN 上半场线性
LO―VLIN 下半场线性
S―CORRECT 场S
AFC―ANGLE 平行四边形
（三）、白平衡调整（分模式）
1．进入白平衡模式的方法：
（1）工厂模式下按一次“白平衡”键；
（2）工厂模式下选中“WHITE BALANCE”项；
2．退出白平衡模式的方法：
直接按一次总线遥控器的“22C”键即可；
3．调试菜单
R―DRIVE 红激励
G―DRIVE 绿激励
B―DRIVE 蓝激励
R―CUTOFF 红截止
G―CUTOFF 绿截止
B―CUTOFF 蓝截止
SUB―BRIGHT 副亮度
SUB―CONT 副对比度
（四）、会聚调整（分模式）
1．进入会聚模式的方法：
（1）工厂模式下按一次“会聚”键；
（2）工厂模式下选中“CONVERGENCE”项；
2．退出会聚模式的方法：
直接按一次总线遥控器的“22C”键即可；
注：退出会聚模式之间必须先保存，其方法是连续按两次“存储”键；
3．会聚调试菜单
POINT 点
LINE 线
4．会聚内部设置菜单：
（1）进入、退出会聚内部设置菜单的方法：
在会聚模式，光标没有确认的状态下按“ ”键；
（2）调试菜单：
菜单一：BGA 菜单四：VFP
FSB [Page]
菜单二：PBH 水平线亮度 FV1 DAF上半部分波形
PBV 垂直线亮度 FV2 DAF波幅度
HRD 行幅（左右各6.5） FV3 DAF下半部分波形
HGD 行线性 FVR
HGP 行中心
BPH 行边框消隐 菜单五： GSH
VGD 场线性 GSV
VGP 场中心 GCH
BPV 场边框消隐 GCV
HDP 鼓包 GFH
菜单三：HVB GFV
VVB GOH
DCT GOV
DCB
5．会聚调试说明：
此系列的会聚调试只需调两种模式，即PAL制和NTSC制。PAL制需要接上信号才能进行会聚调试，否则调的是NTSC制。
（1）会聚粗调
进入会聚模式时，此时屏幕显示“POINT”等字样，此时为会聚粗调的调点状态。光标此时位于中心，调节的原则是尽量将相应的R、G、B三种颜色的垂直线、水平线分别调至重合状态，即屏幕显示为白色的方格图像为止。
调点：按频道、音量“+/-”键可以上下、左右移动光标位置。当光标移动到所要调节的点时，按“光标/数据”键，使光标字样CUR消失。此时按频道、音量的“+/-”键可以上下、左右调节该点的位置。调节好后，按“光标/数据”键，光标字样CUR显示，此时可以移动光标到其它位置继续调节。
调线：在调点的状态下，按“光标/数据”键，让光标字样CUR消失，再按“ ”键，屏幕上 “POINT”字样变为“LINE”字样时进入调线状态。再按一次“光标/数据”键，使光标字样CUR显示时，可以按频道、音量“+/-”键可以上下、左右移动光标位置。当光标移动到所要调节的线时，按“光标/数据”键，使光标字样CUR消失。此时按频道、音量“+/-”键可以上下、左右调节该线的位置。调试好后，按“光标/数据”键，光标字样CUR显示，此时可以移动光标到其它位置继续调节。 [Page]
字符颜色的切换：按“R/G/B”键，可以在R、G、B三种颜色下切换，此时屏幕上的字符是什么颜色，所调节的就是什么颜色的会聚。
注：调点和调线时光标均可移出屏幕一格，此时用于调节屏幕边上的点或者线的会聚。
（2）会聚细调
在粗调状态下，直接按一次“会聚”键，使屏字符中显示的F字样消失为细调。
（3）存储数据：
按一次“存储”键，屏幕出来“SAVE? ”字样时，再按一次“存储”键即可存入调节好的会聚数据。若调好后又不想存储数据，则重新开关机即可恢复原来的会聚值。
