前言：本文整理的维修框图仅限于板级维修和初步排查，简单的讲述了屏不亮，不通电，无声音，无图像等常见的故障，仅供广大维修网友参考。

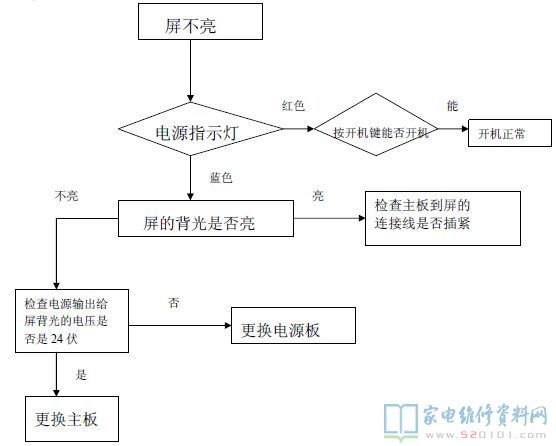

一、屏不亮故障维修思路

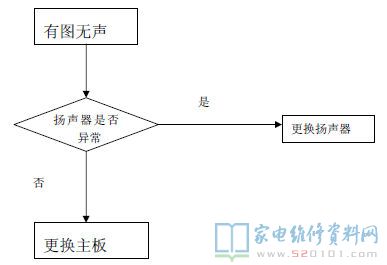

二、有图像无声音检修思路
三、常见故障检修流程
现象1：显示器屏不能点亮。
可能原因：a. 主板电源是否插好。 b. 主板是否正常工作。 c. 背光电源（24 V）插座是否插好。 d. 背光电源 24V 是否输出正常。 e. 主板上背光控制插座是否插好。
现象2：主板不正常工作
可能原因：a. 主板上是否有虚焊或短路现象（主要 保证供电电路输出是正常）。 b. 主板上所有电源是否正常。 c. FLASH 芯片可能坏 d. 晶振是否起振，频率是否与晶振外壳标注相同。
现象3：.显示屏没图象（无LOGO 画面）
可能原因： a. 主板电源是否正常 b. 主板是否工作 c. 查看行场及时钟是否输出正常 d. 主板 LVDS 插座的第三四五六角是否为 12 伏。
现象4：有图象没声音
可能原因： a. 功放板输入电源是否正常 b. 扬声器是否插好 c. 功放板是否有虚焊或短路现象。
现象5：有声音没图象
可能原因： a. 背光电源（24V）是否输出正常 b. 信号线是否插好 c. 信号线上的12V 是否正常 d. LVDS线输出信号是否正常 。
现象6：无VGA 图象
可能原因： a. VGA 插座是否正常 b. VGA 信号源是否正常（PC 是否开机） c. 芯片CX32是否工作正常 。
