接修一台海尔液晶电视L37A11-AK液晶电视,用户反映通电过一会才能开机,屏幕左右一半正常一半花屏,放置两个月后彻底不开机(红灯亮);只要求修开机就行,花屏可以不修。二话不说拆后盖,卸电源板,找到STB 5

        接修一台海尔液晶电视L37A11-AK液晶电视,用户反映通电过一会才能开机,屏幕左右一半正常一半花屏,放置两个月后彻底不开机(红灯亮);只要求修开机就行,花屏可以不修。二话不说拆后盖,卸电源板,找到STB 5V滤波电容连同另一只鼓包了的电容一并更换,通电立刻开机。

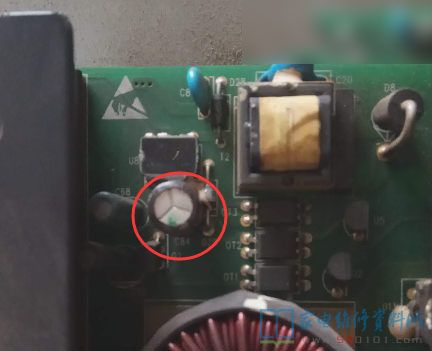

        但是问题来了,屏幕背光闪烁。24V实测只有21V,直接换掉24V滤波电容开机一看故障还是照旧。问题肯定是24V电源问题,继续检查,发现PFC电压只有320V,PFC芯片L6562  8脚只有8.4V感觉严重偏低。找到此路电源滤波电容外观正常但还是换掉开机24V正常了。再测L6562  8脚电压为13.5V,就是它造成本次故障的原因,更换后继续解决花屏的问题,如下图所示:

海尔L37A11-AK液晶电视通电很久后才开机,且花屏维修 第1张

接下来处理花屏故障

海尔L37A11-AK液晶电视通电很久后才开机,且花屏维修 第2张

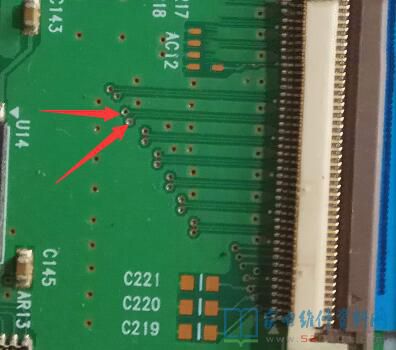

测量每对差分信号线之间的阻值,正常为100欧左右(为什么?看到最后就明白了)

海尔L37A11-AK液晶电视通电很久后才开机,且花屏维修 第3张

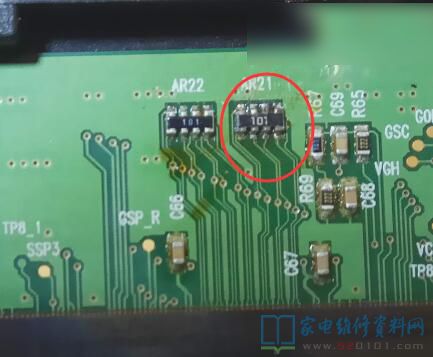

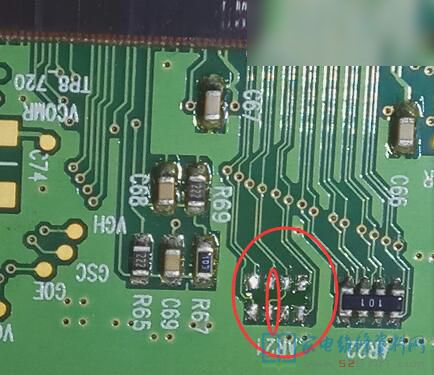

左数第二对阻值为1.83K,其他都在96--103欧之间,显然这一组有问题,擦洗屏线无效于是拆掉灯箱铁框。检查边板如图101排阻有一个阻值为1.83K

海尔L37A11-AK液晶电视通电很久后才开机,且花屏维修 第4张

更换开机完美修复

海尔L37A11-AK液晶电视通电很久后才开机,且花屏维修 第5张

海尔L37A11-AK液晶电视通电很久后才开机,且花屏维修 第6张
