1-14、图像模式（遥控键）1) 功能：设置不同的画面效果 2) 禁止状态： POWER OFF 状态。 手动搜索状态。 自动搜索状态。 童锁状态。 3) 说明： 在EEPROM中固定

1-14 、图像模式（遥控键）
1) 功能：设置不同的画面效果
2) 禁止状态：
  • POWER OFF 状态。
  • 手动搜索状态。
  • 自动搜索状态。
  • 童锁状态。
3) 说明：
  • 在EEPROM中固定预存有“标准”、“柔和”、“亮丽”三种画面效果模式（即对亮度、对比度、 锐度、色度、色调置相应的值），另外有“个人”项，可按个人喜好调节，并自动存入E2PROM中，可供调用。如果工厂对“标准”、“柔和”、“亮丽”三种状态的数值设定不满意，可以在工厂状态直接更改。
  1-15 、伴音模式（遥控键）
1) 功能：设置不同的伴音效果
2) 禁止状态：
  • POWER OFF 状态。
  • 手动搜索状态。
  • 自动搜索状态。
  • 童锁状态。
3) 说明：
  • 在EEPROM中固定预存有“立体声”、“新闻”、“影院”、“音乐厅”四种画面效果模式（即对高音、低音等置相应的值），另外有“个人”项（PERSONAL），可按个人喜好调节，并自动存入E2PROM中，可供调用。如果工厂对“立体声”、“新闻”、“影院”、“音乐厅”四种状态的数值设定不满意，可以在工厂状态直接更改。
1-16 、图像静止（遥控键）
1）功能：图象静止
2）禁止状态：
  • POWER  OFF状态。
  • 手动搜索状态。
  • 自动搜索状态。
  • 童锁状态
3）说明：
    •  按一下此键，图象画面静止，同时显示“静止”，再按一下菜单键解除静止。
  1-17 、浏览（遥控键）
1）功能：循环浏览所有存储节目
2）禁止状态：
  • POWER  OFF状态。
  • 自动搜索状态。
  • 手动搜索状态。
  • 童锁状态
3）说明：
  • 按一下此键，图像从当前频道开始执行“频道加”功能，按任意键停止浏览。
1-18 、屏显（遥控键）
  • 功能：显示当前信号的相关信息
  • 禁止状态：
  • POWER  OFF状态。
  • 自动搜索状态。
  • 手动搜索状态。
  • 童锁状态
  • 说明
  • 此键为开关键；
  • OSD显示
  • TV下显示节目号、彩色制式；
  • AV状态下，显示中不包含伴音制式项；
  • HDTV和VGA状态下，显示输入信号格式。
1-19 、 HDM （遥控键）
1）功能：切换扫描模式识别。
2）禁止状态：
  • POWER OFF状态。
  • 自动搜索状态。
  • 手动搜索状态。
  • 童锁状态。
3）说明

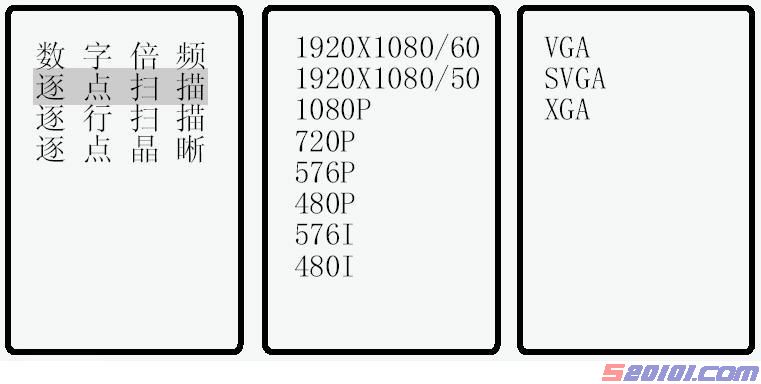

  • 按下此键，OSD将分TV、HDTV、VGA三栏显示本机支持的扫描模式列表，并突出显示当前输入信号的扫描模式项；
  • 如接收PAL制射频信号则可在逐点扫描、逐行扫描之间转换。
    海尔D29FA11-AM彩电整机工作原理下（图） 第1张
    1-20 、日历（遥控键）
    1）功能：进入/退出“日历”
    2）禁止状态：
    1. POWER  OFF状态。
    2. 自动搜索状态
    3. 手动搜索状态。
    4. 童锁状态
    3）说明：
    1. 按日历键，进入日历菜单，再按日历或菜单键，退出日历。
    2. 按CH+、CH-、VOL+、VOL-选择和改变年历的年月值。
    1-21 、静音 ( 遥控键 )
    1. 功能：静音
    2. 禁止状态：
    3. POWER  OFF状态。
    4. 自动搜索状态。
    5. 手动搜索状态
    6. 童锁状态。
    7. 说明：
    8. 按MUTE键置静音，再次按MUTE键则取消静音。
    9. 按POWER键和VOL＋键，也可取消静音状态，按VOL-键只减小音量设置值而不取消静音。
    10. 当处于静音状态时，若没有其它的OSD显示时会一直存在静音的OSD显示。
    1-22 、数位键（遥控键）
    1）功能：输入位数选择
    2）禁止状态：
    1. POWER  OFF状态。
    2. 自动搜索状态。
    3. 手动搜索状态
    4. 童锁状态。
    3）说明：
    1. 按数位键选择需要调台的位数。如当前位数为“-”，则按下一次该键后，位数变为“--”，可以选择10-99的频道；再按一次，变为“1--”，可以选择100-199的频道；再按一次，变为“2--”，可以选择200-255的频道；再按一次此键，返回到数位“-”。 [Page]
    八、菜单操作说明： 2-1 、图像 菜单操作说明：
    1. 进入图像菜单后，可用“节目+/节目－”键上/下选择各选项，被选到的选项背景为蓝色。
    2. 用“音量＋、音量－”增加或减少相应选项的输出值。数字指明相应选项的现时输出值。每个选项的输出值均分为100步幅：0～100。当改变所选项的输出值时，可按“音量＋”使输出出值到达最大（即100）时，此时再按“音量＋”则不起作用；当按“音量－”使输出值达到最小（即0）时再按“音量－”键就不起作用。按住“音量＋”或“音量－”键不放，步幅将连续增加或减少1步。
    3. 当彩色制式为“自动”且输入信号为NTSC制式或强制为NTSC制式且有彩色时，OSD出现“色调”选项，其余情况下则没有“色调”选项。
    4. 图像菜单中各项值改变完成后退出当前菜单，自动存入E2PROM中，并将该状态记为“个人(PERSONAL)”状态，同时图像模式自动改变为“个人”状态。
    5. 色温模式可在标准、冷、暖之间转换。
    6. 超过约十秒钟不执行任何操作，自动退出PICTURE 菜单。
    7. 色调可调范围为：-50～50。
      2-2 、声音 菜单操作说明：
    1. 进入声音菜单之后，用“节目+/节目－”键上/下选择各选项，被选到的选项背景为蓝色。
    2. 按“音量＋、音量－”可增加或减少被选到模拟量项目的输出值。每个可选项输出值分100个步幅。当输出值到达最大之后，再按“音量＋”键则不起作用；当输出值到达最小之后，再按“音量－”键则不起作用。按住“音量＋”或“音量－”键不放，步幅将连续增加或减少1步。
    3. 平衡的可调范围为：-50～50。
    4.   声音菜单中各项值改变完成后退出当前菜单，自动存入E2PROM中，并将该状态记为“个人(PERSONAL)”状态，同时声音模式自动改变为“个人”状态。
    5.  超过十秒钟不执行任何操作，将自动退出声音菜单。
    2-3 、调台 菜单操作说明：
    1. 进入调台菜单之后，用“节目+/节目－”键上/下选择各选项，被选到的选项背景变为蓝色。
    2. 用“音量＋、音量－”键可改变各选项的设置值或使之开始动作。微调和手动搜台时，按“音量＋”为上行，按“音量－”键则为下行，自动搜索时按“菜单”键则停止搜索。
    3. 在调台菜单中可用“音量＋、音量－”键调整节目号。
    4. 手动搜索项中显示为当前频道的频率，单位为MHz。
    5. 手动搜索时，在搜到一个节目后，搜索停止动作，搜索到的频道自动存为当前节目号。
    6. 各项可设置值改变之后将自动存入相应节目号对应的E2PROM地址中。
    7. 如选用多彩色制式且含有“自动”项，自动搜索后各已存台的节目号的彩色制式将置成“自动”，伴音制式则置成与搜索前所观看的节目号一样的伴音制式。
    8. 某个节目号若置成“频道跳越：开”，用“节目+/节目－”来改变节目号时，则该节目号就被跳过。如果用“-/--/---”键或“0~9”键直选到记忆关的节目号，则节目号的屏显将变为红色，以示区别。
    9. 超过十秒钟不执行任何操作将自动退出调台菜单。
    2-4 、功能 菜单操作说明
    1. 进入功能菜单之后，可用“节目+/节目－”键上/下选到各选项，被选到的选项背景为蓝色。
    2. 按“音量＋、音量－”来改变所选择选项的设定并自动存入相对应的E2PROM地址中。
    3. 约十秒钟不执行任何操作，将自动退出功能菜单
    2-5 、时间 菜单操作说明
    1. 进入时间菜单后，可先用“节目+/节目－”键选择相应选项，被选到的选项背景为蓝色。再用“音量＋、音量－”选择设置项“--”，再用“节目+/节目－”改变其值。 [Page]
    2. 用“节目+/节目－”来改变其他选项的设定值。每按一次“节目+”，时间增加一分钟或一小时；而每按一次“节目－”，时间减小一分钟或一小时。若按住“节目+/节目－”不放分钟或小时连续增加1。
    3. 小时以24小时为周期循环，分钟以60分钟为周期循环。设定时间的小时循环到23之后，此时再按“节目+”键将请除时间设置，再次按则又从0开始设定时间。
    4. 设定了“开机频道”项，将使“开机时间”到了指定时间产生动作时跳到相应的节目号上。可用“节目+/节目－”键来改变“开机频道”项的设定值。
    5. 按“菜单”键或超过十秒钟不执行任何操作将自动退出时间菜单。
              九、调试说明： 以下调整和检查，图像和伴音均在 标准状态下进行，遥控器型号为HYF-33M。 1 、进入工厂调试状态的方法：
    1-1、按工厂摇控器上的工厂键即可进入工厂调试状态，按节目±和音量±键调整，按工厂键翻页，按菜单键退出；
    1-2、用户遥控器进入工厂遥控器的方法是连继按“屏显→图像模式→伴音模式→年历”键，按节目±和音量±键调整，按静音键翻页，按菜单键退出。 2 、中放调试：
    2-1、用38MHz电视信号从高频头的中频端输入（IF端），信号幅度为80dB；
    2-2、示波器测量幅度设置1V直流档，测量探头接在C244正极，或将基板放入专用中放调试工装内；
    2-3、调节L201，使IF端的电压为3.6V±0.1V。 3 、主电压调整：
    3-1、将数字万用表的“+”极（红色）连到D521的阴极上，将数字万用表的“-”极（黑色）连接到Q560的散热片上；
    3-2调整RP550使D521的负极电压为145±0.5V。 4 、 AGC 调整：
    4-1、数字电压表接到IF上；
    4-2、输入信号幅度为60dB的彩条信号（PAL制）；
    4-3、进入工厂调试菜单“MENU3”，
    5 、聚焦、帘栅调整：
    5-1、帘栅调整：
    5-1-1、接收PAL制625数字圆信号； 5-1-2、按工厂键进入工厂菜单“MENU1”，再按节目±键选中“H LINE”项，再按音量±键使屏幕显示 一条亮线；
    5-1-3、用调试棒调整FBT上的“SCREEN”电位器，使水平亮线的亮度达到刚刚能看到的最小位置即可；
    5-1-4、按菜单键退出调试状态。 5-2、聚焦调整：
    5-2-1、在调试前整机先预热5分钟以上；（如无信号输入，可按工厂键进入工厂状态，防止无信号自动关机）
    5-2-2、接收PAL制625数字圆信号，用调试棒调整FBT上的“FOCUS”电位器，使图像聚焦最佳。 6 、自动颜色校正：
    6-1、接收信号发生器的灰阶+彩条信号；
    6-2、按工厂键进入工厂调试菜单“MENU2”；
    6-3、按节目±键选中“AUTO”;
    6-4、按音量+键，待屏幕显示“AUTO PASS”后按菜单键退出工厂调试菜单。
    注： ⑴.PAL制式、NTSC制式分别执行一次。
    ⑵.VGA在其信号下执行一次。     7 、白平衡调整：
    7-1、工厂键进入工厂调试菜单“MENU4”；
    7-2、按节目±键选择要调试的项目，再按音量±键调整基目值，项目列表如下：
    项目 内容 调整范围 调整值 缺省值
    CTEMP 色温选择 NORMAL/WARM/COOL   NORMAL
    WHITEB R 红驱动 0-255 132*
    WHITEB G 绿驱动 0-255 117*
    WHITEB B 蓝驱动 0-255 110*
    BLACKB R 红偏压 0-255 82*
    BLACKB G 绿偏压 0-255 70*
    BLACKB B 蓝偏压 0-255 60*
    [Page] 7-3、重复2项，直至调到满意为止，然后按菜单键退出。
    注：带*号为参考值，需要调整。 8 、几何调整：
    按工厂键进入工厂调试菜单“MENU1”，即可进入图像几何调整。几何调整项共分为六种模式，分别为PAL、NTSC、VGA、YPbPr(480P) YPbPr(720P\1080I\1080P)、逐行扫描，具体调试项如下：
    项目 内容 调整范围 缺省值
    VSIZE 场幅 0-127 102
    VPOS 场中心 0-127 44
    SCOR 场S校正 0-127 21
    CCOR 场线性校正 0-127 51
    VMOIRE 场莫尔 0-127 0
    HSIZE 行幅 0-127 29
    HPOS 行中心 0-127 34
    HMOIRE 行莫尔 0-127 0
    KEYST 梯形 0-127 72
    PCC 枕形 0-127 56
    TCC 上角 0-127 57
    BCC 下角 0-127 57
    PARAL 平行四边形 0-127 34
    PCAC 弓形 0-127 42
    H LINE 帘栅调整
                        注：⒈必须先调PAL制几何调整，其他制式缺省值都为0；
        ⒉每一种制式时必须在相应信号下调整。     9 、输入输出检查：
    连接相应的信号源检查后AV输入、侧AV输入、AV输出、S端子输入、VGA输入、高清输入的声音、图像是否正常。 10 、整机绝缘及耐压强度的检查：
    ⒈用绝缘耐压仪在整机的外露端子上施加500V直流2mA，时间为2秒钟，不应有击穿现象。
    ⒉用绝缘耐压仪在整机的外露端子上施加3000V交流2mA，时间为2秒钟，不应有击穿现象。 11 、检查本机键的各键功能应正常。 注：本说明未标出的调试项如无特殊状况不需调试。               附：工厂菜单（以下为一个具体的工厂菜单的实例）
    MENU1     03/04/05    12：45：53

    VSIZE     		50 KEYST 50
    VPOS 50 PCC 50
    SCOR 50 TCC 50
    CCOR 50 BCC 50
    VMOIRE 50 PARAL 50
    HSIZE 50 PCAC 50
    HPOS 50 H LINE
    HMOIRE 50
        MENU2
      AUTO
    OFFSET R G B
      125 125 125 230
    GAIN R G B
      85 75 85 185
    24C16 ADD VALUE
      0738 00 0
                        MENU3
    OPTION1 00
    O.IICOFF 0
    O.AFC.DIS 0
    O.COLOR 1
    MENU.T.OUT 0
    DEV.NVM.EN 0
    I.NUM.TYPE 1
    RF.AGC 10
                            MENU4
    CTEMP NORMAL
    WHITEB  R 132
    WHITEB  G 130
    WHITEB  B 135
    BLACKB  R 85
    BLACKB  G 83
    BLACKB  B 79
    OSD  GRAY OFF
    [Page]     MENU5
    S.MODE PERSONAL
    BASS 00
    TREBLE 50
    VIR  DOLBY ON
    DIGITAL  BASS STD
    GAIN 8
            MENU6
    P.MODE STANDARD
    SD BRIGHTNESS 50 HD BRIGHTNESS 50
    SD CONTRAST 50 HD CONTRAST 50
    SD HUE 50 HD HUE 50
    SD SATURATION 50 HD SATURATION 50
    SD SHARPNESS 50 HD SHARPNESS 50
