海尔HH-2948彩电，按下电源开关后随即“咔嚓”一声自动交流关机

        收看中央一台换台时刚按下9号键（中央新闻台）就发生交流关机键一样，但以后再也不能开机了。
        根据故障现象及客户反映，分析认为该机交流关机控制电路出问题的可能性最大。将交流关机控制电路的三极管V853b极断开，能正常开机，而且出现中央新闻台的图像与伴音。此时除交流关机功能失效外其他操作一切正常。为查找故障根源，将频道切换至中央一台后关机，把V853b极复原，开机后中央一台出现，分别按动遥控器上的1~9号节目键换台，1~8号键都无问题当按下9号键时，果真发生了交流关机，而且再也不能开机了。

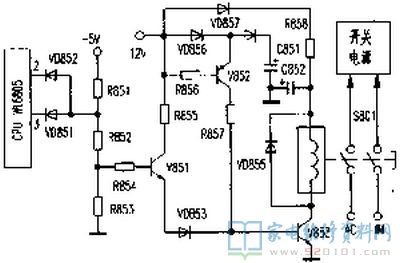

        那么“9”号键有什么特殊之处呢？与1~8号键相比，首先，“9”号键发出的是正常的频道切换指令而绝非关机指令，因为换台时自动关机后无法再次开机，可见遥控器没问题；其次，从对应的节目上看，1~8号键对应的是L频段的第一个节目，这是由本机的遥控交流关机控制端和频段的控制端均是根据CPU2、3脚发出不同的电平组合来决定的。有关电路见附图。
在正常收看时，CPU  N9062、3脚有三种不同的电平组合，对应三个频段，即：2脚0.1V，3脚0.1V（对应U段），2脚4.6V（对应L段），脚0.1V、脚4.6V（对应L段）。从附图中可以看出，这三种情况下总有一脚为低电平，2、3脚外接的VD851、VD852总有一个正向导通，V851 b极被钳位而处于截止状态，V852\V853均截止，电源开关S801外附的继电器处于复位状态，整机正常工作。当按下遥控器上的交流关机键后，CPU2、3脚有四种电平组合，即2脚4.6V，3脚4.6V，VD851、VD852反偏截止，由于R851、R852、R853的分压作用，V851由截止变为导通，12V电压经R855、V851、VD853送至V853 b极而导通，继电器线圈得电，产生磁力使电源开关S801锁定机构释放，切断了交流输入，实现了遥控交流关机。
根据工作原理结合现象分析，由于在L段能正常收看及频道切换，判断该机能够正常收看及频道切换，判断该机交流关机电路是正常的，问题出在CPU2、3脚或其外围电路，即V851b极以前的电路中。先检查VD851、VD852，在路测得VD851的正向阻值偏大，拆下测量发现其正向电阻已变为近300kΩ。用1N4148二极管代换后，故障排除。
小结：当切换至H频段节目时，虽然CPU2、3脚输出了正确的电平组合（2脚4.6V、3脚0.1V），使VD852正常反偏截止，同时本应使VD851正向导通，但由于VD851正向阻值变大近似断路，VD851截止，从而使得V851b极变为高电平而导通，遥控交流关机电路动作，出现了本例故障现象。而在L段以及在L段节目中切换时，虽然VD851相当于反偏截止，但由于2脚始终为低电平，VD852正向导通状态，V851b极不会变为高电平，VD851的阻值变大对交流关机电路不产生影响。同时，因为VD851的阻值变大只会影响其后的电路而不会影响以前的电路，所以也并不妨碍正常的频段切换。
