SMR62000A电源厚膜块，是韩国三星公司开发生产的彩电开关电源专用集成电路。其内部包括Vds≥700V的功率场效应管和功率极限电路(POWER LIMIT)，可适应交流输入电压85V-265V，输出电压误差≤1V；其外围元件少、体积小、温升低、效率高、可靠性好，是一种性能优越的电源厚膜集成电路。
一、应用电路

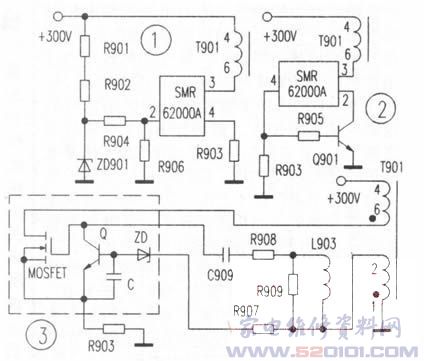

1.启动电路：启动电路如图1所示，由R901(220k)、R902(220k)、R904(22k)、ZD901(6.8V)组成。开机瞬间，经整流滤波后的+300V电压通过肩动电路给SMR62000A②脚内MOS场效应管栅极提供启动电压；同时，+300V电压经开关变压器鹏叭④一⑥绕组加至sMR62000A③脚内M0s场效应管的漏极，开关电源在启动电路作用下开始振荡。
2．过流保护电路：过流保护电路如图2所示，主要由R903(0．22Ω)、 R905(100Ω)、 Q901(2SC2383)组成。SMR62000A④脚内接场效应管源极，外接R903为过流保护电阻。当流过漏极的电流In过人时，流过源极的电流Is也大，在R903产生电压降，当此电压高于0.6V时，Q901导通，使SMR62000A②脚内场效应管栅极电压为0V，开关电源停振。
3.功率极限电路：其作用是限制功率输出，功率极限电路如图3所示。其中ZD、C、Q及MOS场效应管均为厚膜块内部的元器件，外接R907是功率极限电阻。当输入的交流电压升高时，经整流滤波后的直流脉动电压也升高。此电压加到开关变压器的初级绕组④-⑥；同时，反馈绕组②-①的感应电压也升高。该电压过高时，将通过R907使ZD击穿产生Ib给C充电。当充电电压高于0．6V时，Q饱和导通，使MOS场效应管截止，从而减小了电流，限制了功率输出。由于ZD、c的参数已由厚膜块决定，所以只需改变R907即可决定功率极限电路的参数。
4．反馈电路：反馈电路如图4所示。R462、VR401、R464、R465、IC902及IC402组成取样放大和稳压控制电路，控制可控硅IC402的导通程度，从而控制光耦中发光二极管的电流，再经光敏三极管送至SMR62000A⑤脚，实现稳压控制，保持输出电压不变。
5．尖峰脉冲吸收及延时电路：尖峰脉冲吸收及延时电路如图5所示。尖峰脉冲吸收由c910、R910完成，其作用是防止MOS场效应管在截止瞬间被击穿。延时电路由C909、R908、L903、R909完成。
二、SMR62000A电路原理分析与检修
1．电源原理分析：海尔H-2916型彩电开关电源由桥式整流滤波电路、电源厚膜块、取样电路和开关变压器等组成。220V交流电经全桥BR901整流、C908(200uF／400V)滤波后得到约+300V的直流电压，一路经开关变压器T901④-⑥绕组加到SMR62000A③脚，另一路经启动电路加到SMR62000A②脚，内部开关管导通。T901④-⑥绕组有电流流过，产生④脚正⑥脚负的感应电势；同时，在T9叭反馈绕组②-①中亦产生②脚正①脚负的感应电势，反馈电压一路经L903(1000uH)、R908(330Ω)向C909(5600pF)充电，另一路经R907(680Ω)至SMR62000A正反馈端①脚，使开关管电流进一步增大。随着正反馈进行，开关管迅速饱和，T901④-⑥绕组电能转换成磁能；因此，④-⑥绕组电流减小，便感应出反电动势，极性为④脚负⑥脚正，反馈绕组②脚负①脚正，使开关管电流减小，并迅速进入截止状态。此时T901④-⑥绕组存储的磁能向次级释放，T901⑩脚感应的脉冲电压经D401(RG2)、C403(100uF)整流滤波得到+145V直流电压为行输出电路等供电。T901 11-12绕组感应电压经D402(BYV27／200V)、C405(2200uF)整流滤波得到+25V的直流电压为场输出电路供电；T901 13-14绕组感应电压经D420(BYV27／100V)、C483(2200uF)整流滤波后得到+8V的直流电压作取样电压，在开关管截止期间，C909通过R908、L903、T901 ②-①绕组放电，重新使开关管导通，重复上述过程。为了方便检修，附表列出了电源厚膜块引脚功能及测试数据。
2．故障检修实例
[例1]开机呈三无，电源指示灯不亮。
观察保险丝F901(3．15A／250V)已烧黑断路，SMR62000A外壳爆裂。对开关电路进行检查，发现Q901(2SC2383)、ZD901(6．8V)击穿短路，其他未见异常。更换上述损坏元件后，检查无误通电试机，故障排除。
[例2]开机呈三无，指示灯不亮。
检查保险丝无异常，测+300V电压正常，测开关电源各直流输出电压均为0V。检查其负载未见短路现象，判断开关电源未起振。检查启动电阻均正常，试换振荡电容C909(5600pF)，故障排除。
