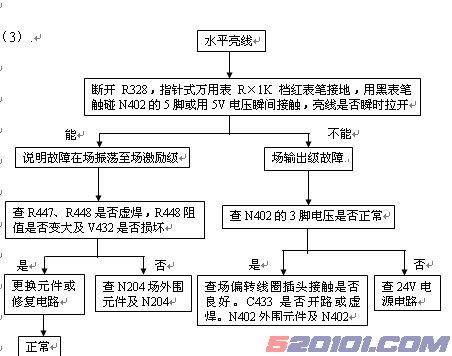

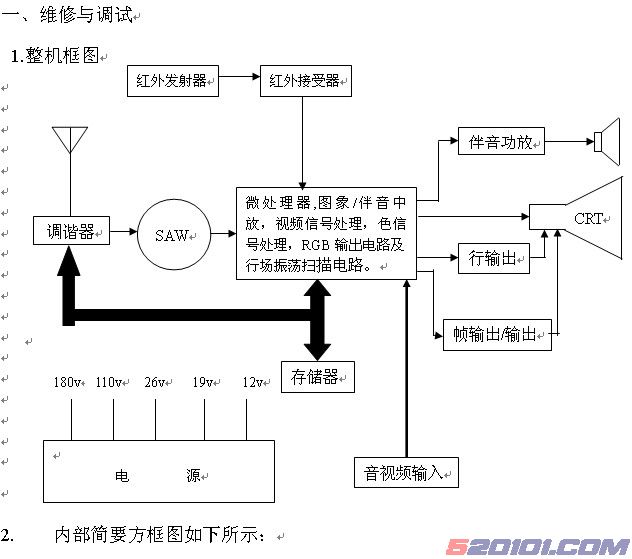

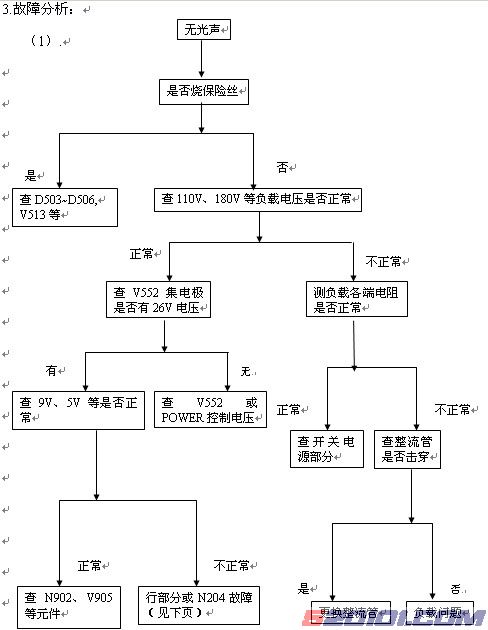

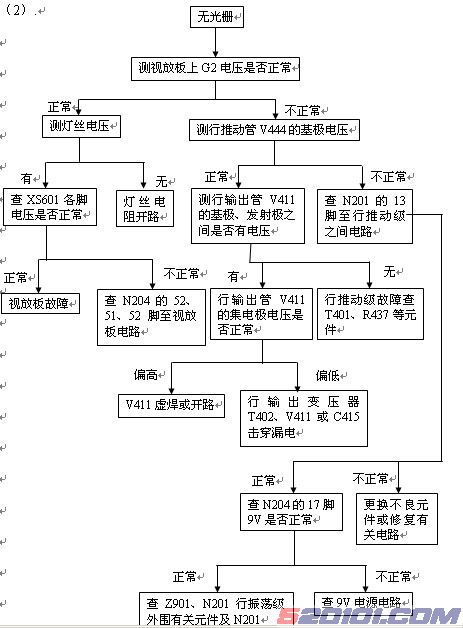

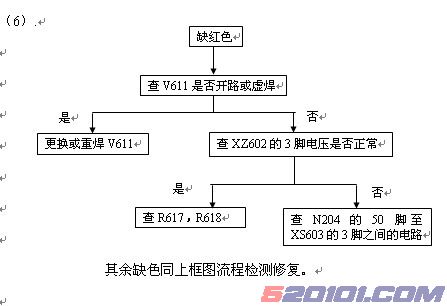

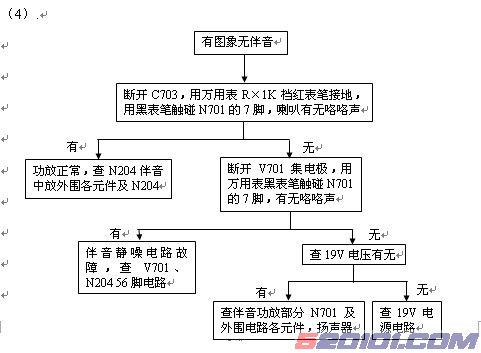

4. 调试
（1）用工厂遥控器进入D-MODE 维修状态
        方法是按下工厂遥控器1上的D-MODE ON/OFF键即可进入维修状态。此
      时在屏幕的右上角会显示字符“D”及左上部分显示可调整的项目和数据如图所
      示：

      进入维修调试状态后，按   或   键可选择调整项目。按动   或   键可调整该项目的数据。
   举例说明维修示例：
a、对图象的行中心、枕形失真、行幅度、帧线性、帧中心、帧幅作调整：
    1.1接受标准的测试卡信号，将图象的亮度、对比度、色度调至中间位置，按下工厂遥控器D-MODE ON/OFF键，进入维修调整状态D模式或用用户遥控器进入S维修模式（按本机音量减，将音量调至00仍保持，然后按遥控器上的DISP（OSD显示按键））。按动  或  键，选择所需要调整的行中心（HPOS），按动   或   键，使图象的行中心位于屏幕的中心。这样，行中心就调整好了。1.2接收棋盘信号，调整枕校电位器RP431，使竖线变直。1.3接收标准测试卡信号，调整电位器RP432，使行幅度满足要求。
2.1调整图象的帧线性，调到VLIN参数，然后调整数值，使测试圆信号上下对称。2.2接下来帧中心调整，调整参数VP50数值，将圆中心对准显象管中心。2.3调整图象的帧幅，调整参数HIT数值，使帧幅满足要求。
    调整完毕后，可再按动一下D-MODE ON/OFF键或用户遥控器待机键，可退出维修状态。
b、暗平衡调整：
   首先须进入D模式或S模式，查看一下红、绿、蓝各枪的预置数据是否正确。然后调整参数RCUT，GCUT，BCUT，如下表所示
项目 数据 内容
RCUT 20 红暗平衡
GCUT 20 绿暗平衡
BCUT 20 蓝暗平衡
GDRV 40 绿亮平衡
BDRV
40 蓝亮平衡
按下调试遥控器上的   键或用户遥控器的-/--键。此时屏幕上出现一条水平亮线，随后调节行输出变压器上的帘栅极（G2）电位器，使屏幕上的水平亮线刚好看得出。如果此时出现的是一条红色的水平亮线，则红色“+”键不动，按动蓝色的“+”键，直至该水平亮线成为紫色。假如按过头则可按蓝色“-”键，直到水平亮线呈紫色为止。接下来按动绿色“+”键，使水平亮线变为白色。假如按过头则可按绿色“-”键，直到水平亮线呈白色为止。最后按   键或-/--，恢复光栅。
c、亮平衡调节：
       调节亮度、对比度控制，使光栅变亮，色度关掉。按动绿色或蓝色亮平衡的   项目选择键。
   此时屏幕上显示GDVR或BDVR。按动绿色或蓝色亮平衡“+”或“-”键，使高亮度达到白平衡。调节亮度、对比度控制，使光栅变暗，检查低亮度的白平衡。如暗平衡不好的话，则调节暗平衡调整键，以便在低亮度和高亮度都达到好的白平衡。这样，图象的白平衡调整完毕。最后，用遥控器关机，退出维修调整状态。
   注：通过IC总线控制，能够完成很多维修项目调整，在此不一一解说。现将调整项目状态列表
   以供维修人员参考：（见下页附表）

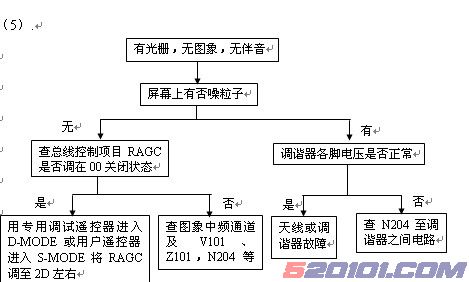

（2）以用户遥控器进入S-MODE维修状态
        用手按住电视机上的音量减键，直至屏幕显示到音量为00，不要松手，同时按下遥控器的[Page]
   “DISP”键。此时屏幕右上角会显示“S”字符，即可进入S-MODE维修状态。如图所示：

调整完毕，别忘再用遥控器关一下机，以退出S-MODE，S模式出现的参数将比下表少，但可以满足维修调试使用。
