创维8TT1机芯彩电维修技术资料

一.    常用机型及板卡识别与配套

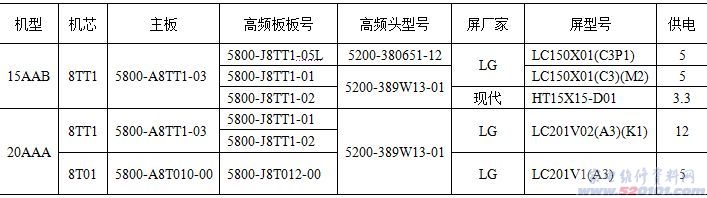

1. 板卡配套识别：

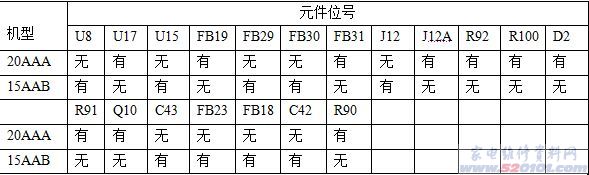

2. 板实物元件不同点：


二. 主板介绍

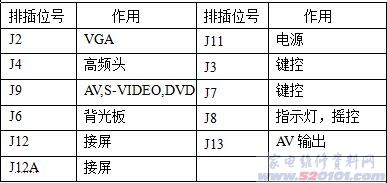

1. 各排插的作用:

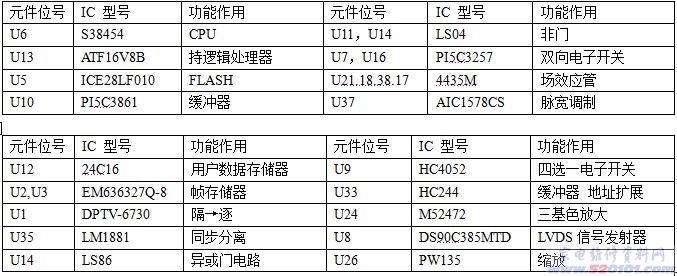

2. 各IC的功能作用：


三.8TT1常见故障与检修流程
一、 不开机
1． 检查机器是否待机（指示灯不亮）
2． 检查各路供电是否正常（根据供电框图）
3． 检查是否有IC虚焊。如：CPU、DPTV
4． 检查各路总线是否有短路、断路。如：DPTV总线
5． 重点检查CPU部分。如：FLASH、74HC244、CPU、CPU复位（Q3/DS1813）、CPU外挂晶振。
6． CPU与FLASH间连接线。
本机芯出现不开机故障常坏件有：FALSH、CPU、DPTV。
二、 黑屏（无字符）
1． 检查屏供电
2． 检查连接屏排线
3． 检查PW135输出的H、V、DE、CLK信号。
4． 更换FLASH
5． 检查3861是否有H、V信号送给PW135
6． 检查U9/4052
7． 检查DPTV总线（电阻RA19、RA20）
8． 看DPTV有无虚焊
9． 更换PW135外挂晶振
10． 更换U8/DS90C385
11． 更换CPU
本机芯出现此故障常坏件有：FALSH、3861、DPTV总线。
三、 黑屏（有字符）
1． 考虑信号通道
2． 切换到另一个通道是否黑屏
3． 查信号通道。如：AV状态下黑屏，可查DPTV部分电路
本机芯出现此故障常坏件有：3257、DPTV。
四、 无VGA（显示“VGA无信号”）
1． 表明VGA的H、V信号未送到CPU，导致CPU识别不到VGA而显示无信号。
2． 查VGA  H、V信号处理电路LS86、LS04。
3． 更换C90、C88电容。
4． 查LS04、LS86与CPU间连线。
5． 更换CPU。
本机芯出现此故障常坏件有：C90、C88。
五、 无VGA（黑屏）
1． 查R、G、B通道
2． 检查U16/3257、M52742的供电及其本身。
本机芯出现此故障常坏件有：U16/3257。
六、 干扰（TV、AV状态有）
1． 查DPTV有无虚焊及本身
2． 查DPTV信号输出排阻RA13～RA18
3． 查DPTV外挂SDRAM
4． 查DPTV与外挂SDRAM间连线
本机芯出现此故障常坏件有：DPTV、信号输出排阻RA13～RA18。
七、 干扰（所有信号）
1． 检查连接屏排线
2． 检查U8有无虚焊
3． 检查PW135信号输出排阻RA2、RA1、RA6、RA5、RA10、RA9有无虚焊与损坏
4． 更换U8
5． 检查线路

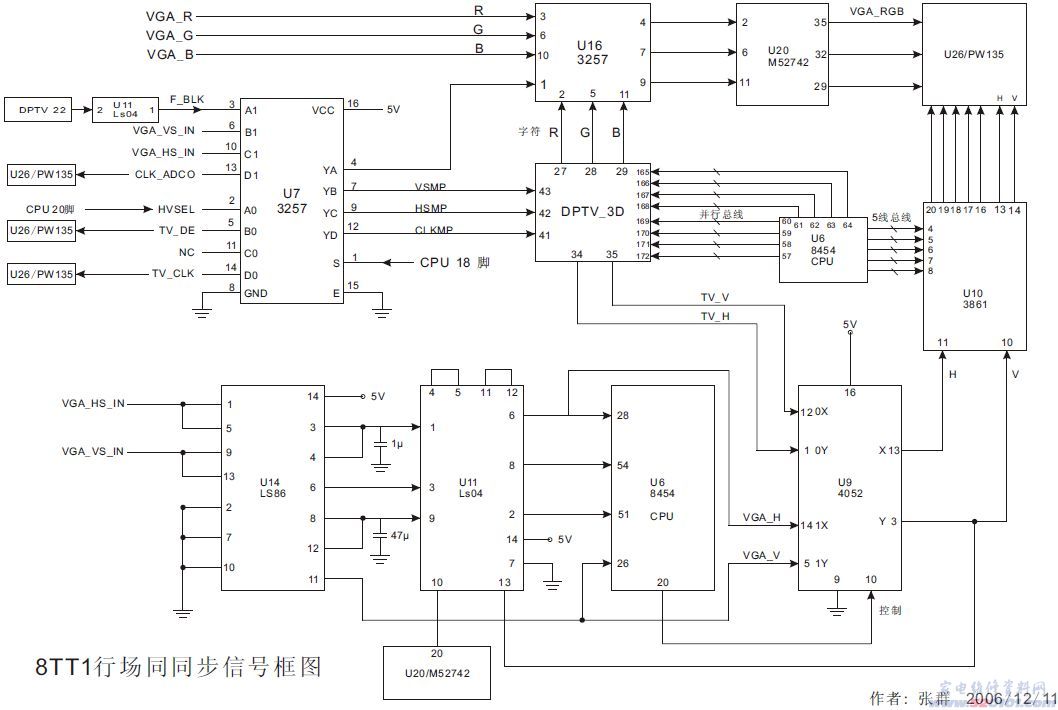

四.8TT1行场同步信号方框图

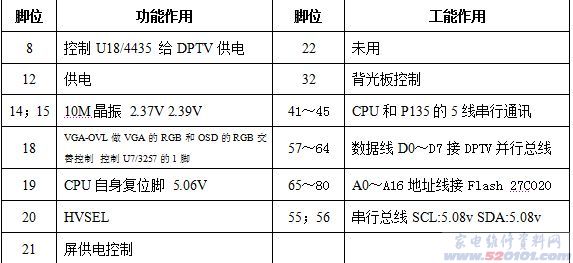

五. CPU关键脚介绍
