四、本机集成电路、信号处理过程 本机所用集成电路： TMPA8873PSANG：图像中放、伴音中放、视频信号处理、色度信号处理、RGB输出电路及行、场振荡扫描电路,FM混频和鉴频电路,中央微控制器.

四、本机集成电路、信号处理过程

1. 本机所用集成电路：
2. TMPA8873PSANG：图像中放、伴音中放、视频信号处理、色度信号处理、RGB输出电路及行、场振荡扫描电路,FM混频和鉴频电路,中央微控制器.
3. LA78040：场扫描电路
4. AN7522N：伴音功放电路
5. 集成电路功能及参数：

                    (1) N401       LA78040

序号	功能	参考电压（V）	参考电阻（KΩ）
			正向	反向
1	场扫描锯齿波信号输入端	2.61
2	VCC	26.56
3	PUMP UP	2.21
4	GND	0
5	输出引脚	16.31
6	OUT VCC	26.87
7	参考电压	2.62

                     (2)N301      AN7522N

序号	功能	参考电压（V）	参考电阻（KΩ）
			正向	反向
1	VCC	12.56
2	OUT1+	6.52
3	GND	0
4	OUT1-	6.52
5	STANDBY	3.75
6	IN1	1.43
7	GND	0
8	IN2	1.43
9	VOLUME	1.99
7	GND	0
8	IN2	1.43
9	VOLUME	1.99



                  ( 3)N201      TMPA8873PSANG
测试状态：625数字圆信号下，标准图像状态，音量为20；

引脚	引脚名称	参考电压（V）		参考电阻
			正向（Ω）		反向（Ω）
1	U/V	0
2	L/H	0
3	KEY	5.02
4	GND	0
5	CPU 复位	5.01
6	晶体振荡器	2.21
7	晶体振荡器	2.06
8	测试脚	0
9	CPU电源	5.03
10	GND	0
11	信号地	0
12	SCP-OUT	1.03
13	行信号输出	2
14	行AFC	5.44
15	场锯齿波产生	4.06
16	场锯齿波输出	4.75
17	行VCC	7.85
18	GND	0
19	Cb输入	3.16
20	Y输入	2.46
21	Cr输入	3.16
22	音频输入L	3.85
23	C输入	0
24	视频输入	2.46
25	ALC-FILTER	0
26	全电视信号输入	2.83
27	ABCL控制脚	4.91
28	声音信号输出1	3.19
29	声音信号输出2	3.20
30	全电视信号输出	3.15
31	第二伴音中频输出	1.50
32	音频信号输入2	3.85

[Page]

引脚	功能	参考电压（V）		参考电阻
		有信号	正向（Ω）		反向（Ω）
33	第二伴音中频输入	2.87
34	DC负反馈	3.09
35	PIF锁相环	2.42
36	IF+5V电源	5.0
37	滤波基准S-REG	2.06
38	AV-OUT(AUDIO)	3.18
39	IF AGC	3.01
40	IF 地	0
41	IF输入	1.99
42	IF输入	1.99
43	RF AGC	1.65
44	黑电平延伸	2.3
45	AVOUT(VIDEO)	3.18
46	APC滤波	2.26
47	YC+5V	4.96
48	同步型号输出	4.39
49	数字处理3.3V	3.35
50	R信号输出	2.38
51	G信号输出	2.44
52	B信号输出	2.59
53	GND	0
54	地	0
55	+5V电源	5.03
56	静音脚（静音时也为0，换台时为5V）	0
57	总线数据信号	5.03
58	总线时钟信号	5.03
59	系统控制	5
60	调谐电压输出	5.02
61	视频选择控制	0.41
62	同步信号输入	4.42
63	遥控信号输入	4.97
64	待机控制（待机时为0V）	2.87

                (4)N601  KA5Q0765RTH

序号	功能	参考电压（V）	参考电阻（KΩ）
			正向	反向
1	DRAIN漏极	297
2	GND	0
3	VCC	15.51
4	FEEDBACK反馈	0.97
5	SYNC同步信号	4.11

3.  信号处理过程

1. 图像中频信号处理：

高频信号由调谐器U101经调谐选台、高频放大、混频处理后，从U101的中频信号输出端（IF）输出，经耦合匹配网络加至前置中频放大器V101的基极，中频信号经V101放大、声表面波Z101选频后，加至电视信号单片处理电路N201（TMPA8873PSANG）中频差分放大电路的对称端（41）、（42）脚。中频信号在N201内进行中频放大，PLL图象解调后，图象视频与第二伴音中频的混合信号从（30）脚输出。 [Page]

1. 图像信号处理：

N201（30）脚输出的信号通过V214(2SA1015)和C248，将视频全电视信号送至（26）脚进入TV/AV电子开关电路，其输出信号一路进入视频信号处理电路，另一路经C/VIDEO电子开关送往色信号处理电路。
进入视频信号处理电路的视频信号经6dB增益放大后，一路送往扫描单元，进行行、场振荡后，从（13）脚和（16）脚分别输出行、场信号。
另一路进入电子开关切换电路,在内部完成S端子、TV及DVD分量的切换，电子开关输出视频全电视信号或色度信号送至带通/高通滤波器电路取出色信号,送至色度单元。由色度单元输出R-Y、B-Y、G-Y信号与视频单元输出的Y信号都被送至矩阵单元产生R、G、B基色信号，分别从（50）（51）（52）脚输出，送入末级视放电路CRT板至显象管电路。

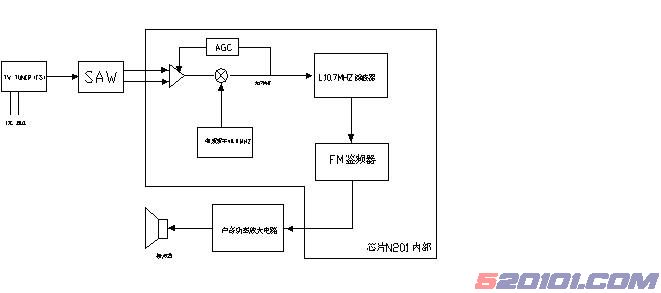

• 超级中央微处理器N201通过IIC总线控制，进行搜台操作。FM状态下的工作原理图如下：

  调频广播信号通过I2C总线的控制，将调频广播信号解调到37.3MHZ在41和42脚送入芯片N201。在自动增益控制电路的控制下，利用N201内部的混频器，使37.3MHZ的中频信号与48MHZ的本振频率混频，得到10.7MHZ的第二伴音中频信号，并从31脚输出。经过外部的L10.7MHZ的滤波器将其他频率的信号滤除，然后进入芯片33脚。通过芯片内部的FM鉴频器将声音信号解调后，送入声音功率放大电路将声音播放出来。
  TMPA8873PSANG集成电路内部有相应的混频器和鉴频器，而TMPA8873PSNG内部则没有这部分电路，无法实现FM收音机的功能；
  （4） 视频信号处理：
  视频输入信号经过C216耦合,进入N201（24）脚，至内部TV/AV电子开关。
  音频输入信号经C223,C224耦合处理进入N201（22和32）脚，至TV/AV电子开关。由N201（TMPA8873PSANG）来完成图像、伴音信号处理。只插后AV端子的白色端子（L），则两个扬声器的声音是相同的；白色端子（L）和红色端子(R)同时插的时候,是AV立体声。当只插红色端子时，只有右扬声器有声音。
  （5） 伴音信号处理：
  在N201的内部进行滤波，鉴频后得到伴音音频信号，伴音音频信号进入TV/AV电子开关电路的音频开关电路，再经ATT电路进行电子音量衰减后从（28，29）脚输出送至伴音功放电路N301（6，8）脚输入端，由AN7522N来完成伴音功率放大输出至扬声器。
  芯片N201有两个音频信号输入脚，因此该机芯可以做AV立体声功能；
  （6） 视频输出功能电路：
  芯片N201的45脚是视频信号输出脚，38脚是音频信号输出脚；输出的信
  号分别经过V801和V802输出到AV端子；
        芯片内部有相应的切换电路，45脚和38脚既可以输出TV状态下的射频信号和声音信号，也可以输出AV状态下的视频信号和音频信号；音频输出只能是单声道的，后AV端子的白色端子和红色端子输出相同的声音信号；
  （7） 行扫描信号处理：
  开机后8V电压送至N201，由内部稳压电路提供行启动电压，使VCO产生32倍行频振荡，经1/32分频器、AFC1和AFC2移相电路作用，产生的行激励脉冲从（13）脚输出推动行激励级V431，使其工作在开关状态。开关脉冲经行推动变压器T402耦合，使行输出管V432工作在开关状态，输出信号经S校正电容C412，行线性调整L407至行偏转线圈，产生一线性变化的磁场，使显象管电子束作水平移动，完成行扫描。
  利用行扫描逆程期间在行输出管V432集电极产生的上千伏脉冲高压，经行输出变压器T401产生27KV左右阳极高压，8KV左右聚焦电压，6.3Vrms灯丝电压。另外在T401的4脚输出的逆程脉冲电压，经移相网络后送N201（12）脚。[Page]
  （8） 场扫描信号处理：
  TMPA8873（N201）的16脚输出的场振荡信号，经R401加到场扫描块LA78040（N401）的(1)脚场扫描锯齿波信号输入端，经驱动内部差分放大器微分形成场扫描锯齿波信号，最后从5脚输出锯齿波信号加到偏转线圈，使电子束产生垂直偏转，完成场扫描。
