海尔牌8873机芯型彩色电视机采用东此芯片为东芝公司于2005年新推出的电视机小信号集成电路TMPA8873PSANG，将基带延迟线集成到芯片内部，省掉了3.58M晶体振荡器,并把同步分离电路集成到芯片内部,把四个伴音吸收陷波器(4.5\5.5\6.0\6.5MHZ)集成到内部,集成度高，可靠性好，使外围元器件减到最少，并且继承了先前小信号处理单片集成电路的先进功能，使该芯片功能强大，电路适应能力强。
该芯片可完成图像中放、图像检波、伴音中放、伴音鉴频、视频放大、色度解码、行场同步扫描波形的生成和输出以及FM收音机等功能。图像检波、伴音鉴频、色度解码等电路都采用了PLL锁相环解调，稳定性和可靠性都大大提高。此外，该芯片还将庞大的亮度延迟线、色度基带延迟线集成到芯片内部，增加了黑电平延伸、总线几何图形调整、I2C总线控制等功能，从而实现整机无调试点，调整点和外围元件减至最少，而图像质量大大提高；原来的高频头和声表不变,在IIC总线的控制下,高频头在88MHZ-107MHZ的频率范围内进行搜台并把搜到的FM信号放在37.3MHZ上,中频信号在进入芯片后,通过与内部48MHZ的本振频率混频后得到10.7MHZ的第二伴音中频信号,该信号在31脚输出后经过外部的L10.7M滤波器后在芯片33脚输入,然后经过芯片内部的10.7MHZ鉴频器把声音信号解调出来。
场输出电路为东芝公司专为总线控制的21＂电视机设计的场输出电路LA78040，输出电流大，外围元器件少，采用泵电源供电方式完成逆程期的扫描。通过与TMPA8873PSANG的接口，可以实现帧幅度、帧中心的调整。
产品的主要特点: 1．MGM系列双色外观（黑色套银色）；
2. FM调频广播收音机功能；
3. 3A虑光、3A优化；
4. AV立体声,DVD分量输入；
5. 数字节能模式；
6.无信号无信号HAIER字样，半透明菜单；
7. 单键飞锁；
8.预存8个喜爱节目；
9.节目预约，定时开关机；
10.换台音量自动记忆；
11. 218个节目存储，自动、手动搜台；
12. 多种图像\声音模式；
13. 拉幕式开关机；
14. 470M有线电视全频段接收；
二、 技术性能及要求
主要性能指标
（）屏幕尺寸：〞纯平（54cm）
（）接收制式：
射频输入： D/K
视频输入：、//
（）接收频道：～5 频道[Page]
VHF-H 6～12 频道
UHF 13～57 频道
CATV Z1～Z37 频道
（4） 天线输入： 75Ω标准同轴电缆用插座
（5） 图像有限噪声灵敏度： VHF≤250μV
UHF≤350μV
（6） 图像中心分辨率： 水平≥350线
垂直≥450线
（7） 中频频率： 图像中频 38MHz
伴音中频 31.5 MHz
（8） 亮度鉴别等级 8级以上
（9） 伴音输出功率： ≥2*3W
（10）遥控接收距离： ≥8.0m
(11) 电源电压范围: AC160 ～ 250V
(12) 整机功耗： 《70W
三、 维修与调试
1. 修框图

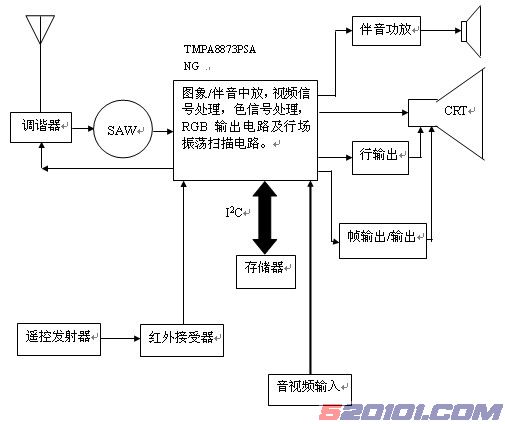

(1)电路原理方框图:

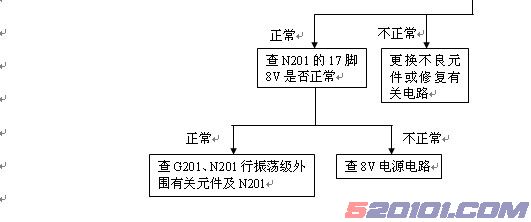

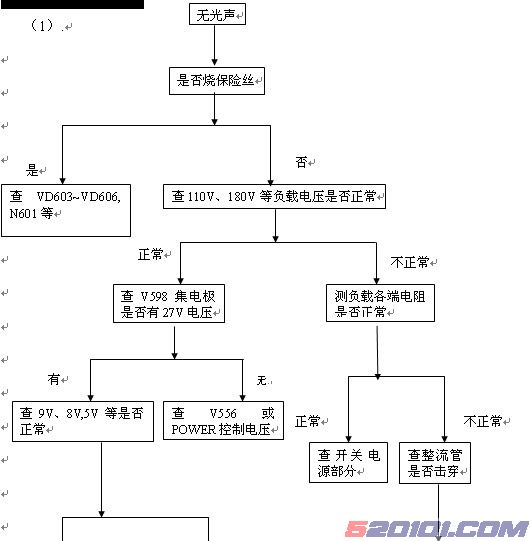

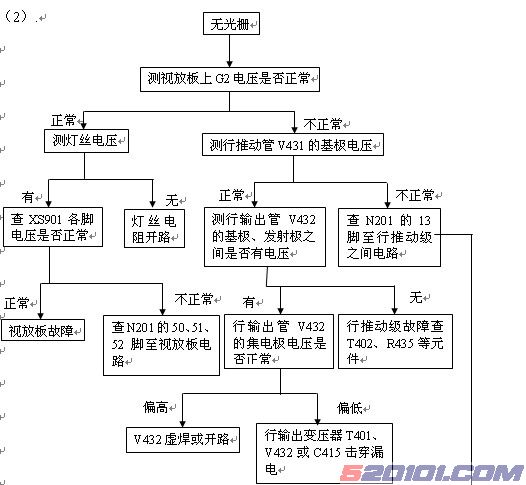

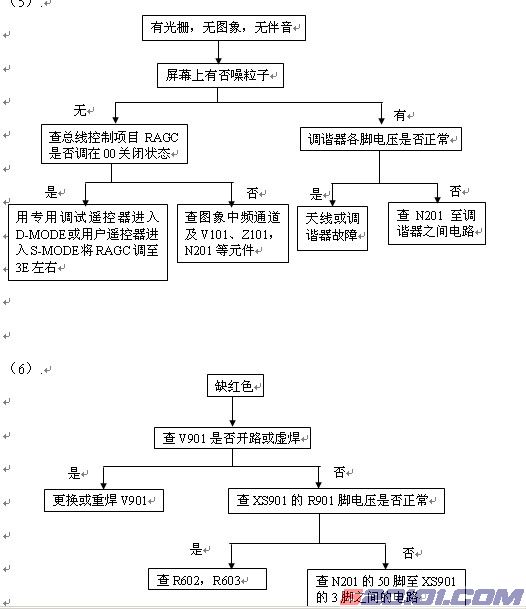

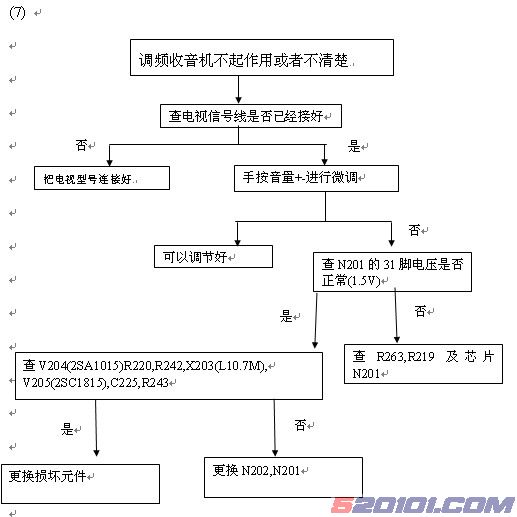

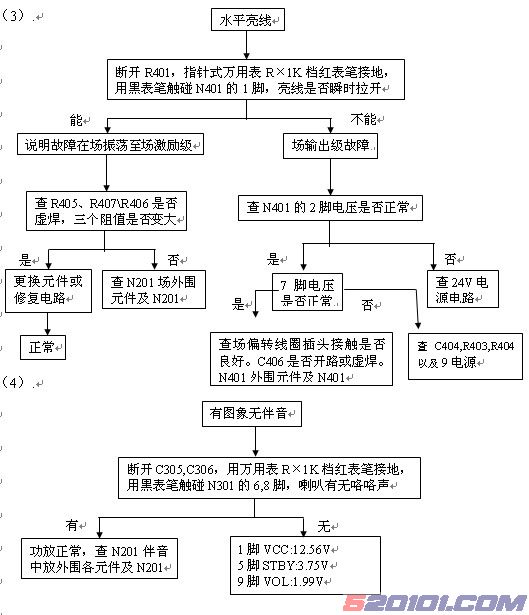

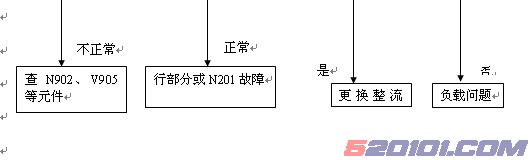

3.维修流程方框图：
2.调试
（1）用工厂遥控器进入D-MODE 维修状态
进入工厂调试模式的方法是按下工厂遥控器1上的D-MODE ON/OFF键即可进入维修状态。此
时在屏幕的右上角会显示字符“D”及左上部分显示可调整的项目和数据如图所
进入维修调试状态后，按 或 键可选择调整项目。按动 或 键可调整该项目的数据。
举例说明维修示例：
a、对图象的行中心、枕形失真、行幅度、帧线性、帧中心、帧幅作调整：
1.1接受标准的测试卡信号，将图象的亮度、对比度、色度调至中间位置，按下工厂遥控器D-MODE ON/OFF键，进入维修调整状态D模式或用用户遥控器进入S维修模式（按本机本控键音量减，将音量调至00仍保持，然后按遥控器上的DISP（OSD显示按键））。按动 或 键，选择所需要调整的行中心（HPOS），按动 或 键，使图象的行中心位于屏幕的中心。这样，行中心就调整好了。[Page]
2.1调整图象的帧线性，调到VLIN参数，然后调整数值，使测试圆信号上下对称。2.2接下来帧中心调整，调整参数VP50数值，将圆中心对准显象管中心。2.3调整图象的帧幅，调整参数HIT数值，使帧幅满足要求。
调整完毕后，可再按动一下D-MODE ON/OFF键或用户遥控器待机键，可退出维修状态。
b、暗平衡调整：
首先须进入D模式或S模式，查看一下红、绿、蓝各枪的预置数据是否正确。然后调整参数RCUT，GCUT，BCUT，如下表所示
项目 数据 内容
RCUT 20 红暗平衡
GCUT 20 绿暗平衡
BCUT 20 蓝暗平衡
GDRV 40 绿亮平衡
BDRV
40 蓝亮平衡
按下调试遥控器上的“三”键或用户遥控器的-/--键。此时屏幕上出现一条水平亮线，随后调节行输出变压器上的帘栅极（G2）电位器，使屏幕上的水平亮线刚好看得出。如果此时出现的是一条红色的水平亮线，则红色“+”键不动，按动蓝色的“+”键，直至该水平亮线成为紫色。假如按过头则可按蓝色“-”键，直到水平亮线呈紫色为止。接下来按动绿色“+”键，使水平亮线变为白色。假如按过头则可按绿色“-”键，直到水平亮线呈白色为止。最后按 键或-/--，恢复光栅。
c、亮平衡调节：
调节亮度、对比度控制，使光栅变亮，色度关掉。按动绿色或蓝色亮平衡的 项目选择键。
此时屏幕上显示GDVR或BDVR。按动绿色或蓝色亮平衡“+”或“-”键，使高亮度达到白平衡。调节亮度、对比度控制，使光栅变暗，检查低亮度的白平衡。如暗平衡不好的话，则调节暗平衡调整键，以便在低亮度和高亮度都达到好的白平衡。这样，图象的白平衡调整完毕。最后，用遥控器关机，退出维修调整状态。
注：通过IC总线控制，能够完成很多维修项目调整，在此不一一解说。现将调整项目状态列表
以供维修人员参考：（见下页附表）
（2）以用户遥控器进入S-MODE维修状态
用手按住电视机上的音量减键，直至屏幕显示到音量为00，不要松手，同时按下遥控器的
“屏显”键。此时屏幕右上角会显示“S”字符，即可进入S-MODE维修状态。如图所示：
调整完毕，别忘再用遥控器关一下机，以退出S-MODE，S模式出现的参数将比下表少，但可以满足维修调试使用。
(3)以用户遥控器进入D-MODE维修状态(只在更换新的存储块后进入D-MODE调试状态,核对工厂设置数据)
用手按住电视机控制板上的音量减键，直至屏幕显示到音量为00，不要松手，同时按下遥控器的
“屏显”键。此时屏幕右上角会显示“S”字符，即可进入S-MODE维修状态； 在此按动“屏显”键。消去S-MODE调试状态, 再次按住电视机控制板上的音量减键，同时按下遥控器的
“屏显”键,此时屏幕右上角会显示“D”字符，即可进入D-MODE维修状态。。如图所示：
调整完毕，别忘再用遥控器关一下机，以退出D-MODE.
