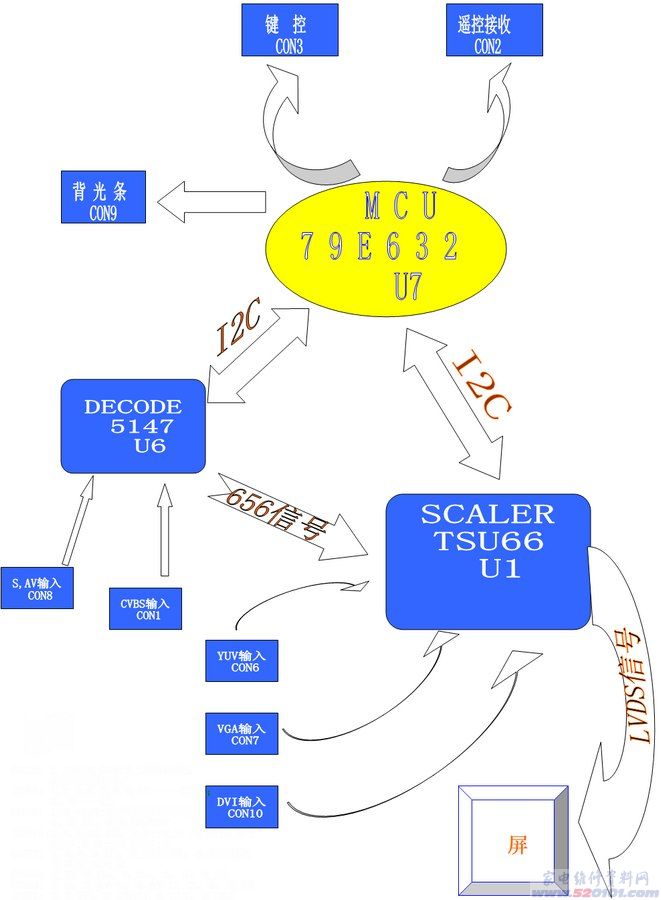

信号注解：
CON2: 1_+5V;2_GND;3_遥控接收；
4_待机指示灯
CON3: 1,2,4,5,6,7,9,10 ——键控；
3，8——地
CON9: 1,2_+12V;3_背光亮度控制；
4，5_地；6_6_ON/OFF
CON10:1,4,7,10_地；2_R+;3_R-;5_G+;6_G-;
8_B+;9_B-;11_CLK+;1
CON7: 1,4,6,8_地；2_场同步；3_行同步；
5_B;7_G;9_R
CON6：1_Y；3_Cb；5_Cr；2，4，6_地
CON8: 1_S；3_AV-Y；5_AV-C；2，4，6_地
CON1: 1,3_地；2_CVBS；4_CLK；5_DAT
