一、产品特点
RGBTV-25TA-S彩色电视机采用SANYO公司单片集成电路LA76810A实现小信号处理，功能强大，其主要特点如下：
采用一块大规模集成电路LA76810A作为全部小信号处理，尽量采用I2C总线控制，外围元件少，电路无需调整，性能稳定，一致性好。
2．功能强大的主芯片不但拥有黑电平延伸、自动Õ校正、基色平衡、白峰限制、核化电路\\等图像细节处理电路，还将庞大的亮度延迟线、色度基带延迟线、中频VCO振荡、梳状滤波器、6.5MHz滤波器、陷波器、模拟基色信号输入开关集成到内部，不但使电路变的简单可靠，而且画质明显提高。
3．采用内置I2C总线设置的VCO中频振荡系统，省掉了38MHz中频的调试麻烦。
4．采用PHILIP新型遥控系统实现了整机全功能遥控。
5．电源采用冷底板设计，主机板不带电，安全性好。
6．最大限度的采用小型元器件和新型散热器，节省空间，整机由主机板和CRT板组成的一块标准板组成，电路和结构简捷，可靠性提高。

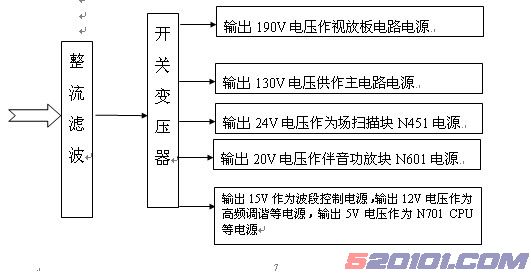

7．采用三洋公司的开关稳压电源电路，实现了160~～~~~````~~~~~250V宽电源设计，该电源振荡频率高，功率转换效率可达到90%，且性能可靠稳定。
8．场扫描电路采用LA7841集成电路，通过总线控制LA76810A的输出波形，不需要与小信号之间的交直流负反馈可实现用遥控器进行各项调试。如RF AGC、帧幅、帧线性、帧中心、行中心、白平衡等。
9．设置了当前流行的开关机拉幕功能，开关机更安全。
10.增加了赛车游戏功能和月历功能，实现1990至~2089年的百年月历查询。
11具有超强接受功能，对弱信号接受更清晰，尤其偏远地区接收效果更好。
12.细腻的外观设计，馨雅的室内装饰品，悦目的视觉享受。
13.PAL D/K I NTSC 4.43/3.58 多种电视接收制式，可接收多国电视节目。
二 、 技术性能及要求
1 主要性能指标
（1） 屏幕尺寸： 25〞（64cm）
（2） 接收制式：射频输入：PAL 、D/K I
NTSC4.43∕3.58
视频输入：NTSC4.43∕3.58
（3） 接收频道： VHF-L 1～5 频道
VHF-H 6～12 频道
UHF 13～57 频道
CATV Z1～Z37 频道
（4） 天线输入： 75Ω标准同轴电缆用插座
（5） 图像有限噪声灵敏度： VHF≤250μV[Page]
UHF≤350μV
（6） 图像中心分辨率： 水平≥350线
垂直≥450线
（7） 中频频率： 图像中频 38MHz
伴音中频 31.5 MHz
（8） 亮度鉴别等级 8级以上
（9） 伴音输出功率： ≥3W×2
（10）遥控接收距离： ≥8.0m
(11) 电源电压范围: AC160 ～ 250V
(12) 整机功耗： ≤120W
（13）外形尺寸(mm)： 810×580×655
（14）净质量： 39Kg
2．遥控器功能说明：
3 一般操作方法：
- 菜单使用：
RGBTV-25TA-S电视机的遥控器上菜单共分六个，分别是“画面”、“声音”、“系统”、“选台”、“时钟”、“节目”键，按相应的按键进入相应的功能菜单，继续按该键或使用“节目+”、“节目-”键选择项目，用“音量+”键和“音量-”键调整项目，按屏幕显示呼出键可以退出菜单。
●画面
按“画面”键进入图像调整菜单，用“节目+”、“节目-”选择项目，用“音量+”和“音量-”键调整项目，分别对亮度、对比度、色度、清晰度、色调（NTSC信号有）项目进行调整，可以改变图像屏显状态。
●选台
- 全自动搜存台：
按遥控器上的“选台”键进入选台菜单，“节目+”或“节目-”键选择全自动搜台项目，按“音量+”或“音量-”键开始向上或向下开始自动搜索。
- 半自动搜台：
按1步骤进入“选台”菜单，选择要存储的节目号，按“节目+”或“节目-”键将光标移到“半自动搜索”项目上，按“音量+”或“音量-”实现向上或向下的半自动搜索。搜索到该节目后，此电视台就记忆在该节目号上；
- 节目微调：如果搜索到的节目位置不准，按1步骤进入“选台”菜单，选择“微调”项目中按“音量+”或“音量-”键来调整节目位置。
- 节目删除：使用“记忆”功能，被置为“记忆 关”的节目在使用“节目+”、“节目-”键选台时不会出现，在选台菜单中，调整“节目号”选择到准备删除的节目号，再将“记忆”项目调到“关”上，则此节目号被置为删除状态。 [Page]
●系统
按“系统”键进入系统控制菜单，用“节目+”、“节目-”键选择项目，用“音量+”、“音量-”可以调整以下项目：中文或英文屏显、彩色制式、伴音制式、图像静噪 开\关、日历等电视机特殊功能。
选择系统菜单中的“日历”项目，按音量键进入日历，用“音量+”、“音量-”选择日，用“节目+”、“节目-”选择年，电视机能够提供从1900到2099共200年的日历查询。
●时钟
按“时钟”键进入时钟菜单，用“节目+、“节目-” 键选择进入时钟菜单选项，按“音量+”设置分钟，按“音量-”设置小时，设定当前时间后，能够对关机时间、开机时间、节目转换时间、定时提醒进行设定，从而实现定时开、关机、定时节目转换、定时提醒功能。
●声音：
按遥控器上的“声音”键进入声音菜单，用“节目+” 、“节目-”选择音量或平衡，用“音量+” 、“音量-”键调整音量和平衡。
●节目：
1节目交换：按遥控器上的“节目”菜单键进入节目控制菜单，用“节目+” 、“节目-”键选择节目交换，在选台菜单中选择节目交换项目，输入要与该节目交换的节目号，按“音量+”或“音量-”键确认，则两个节目的位置交换；
2 节目清除：选择“全清除”项目，按“音量+” 、“音量-”键，电视机将清除所有节目，节目号返回“0” ，再次冷开机，电视机将自动进入搜索状态。

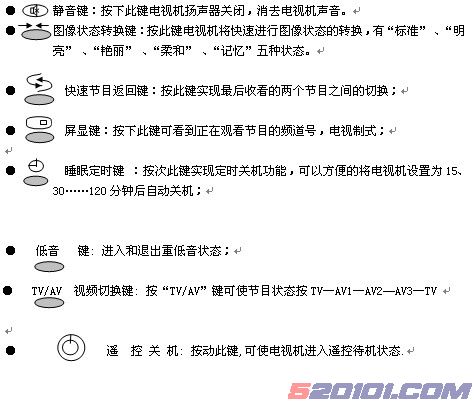

二、其它功能键
三、维修与调试

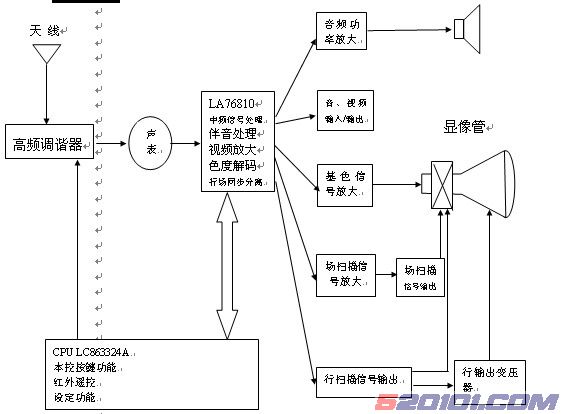

信号流程

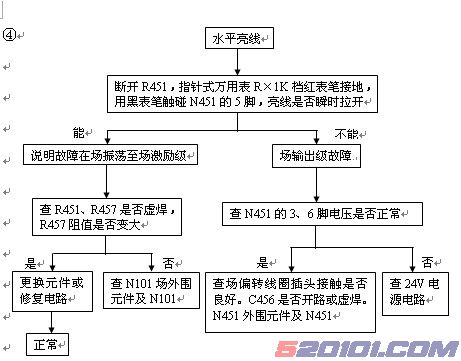

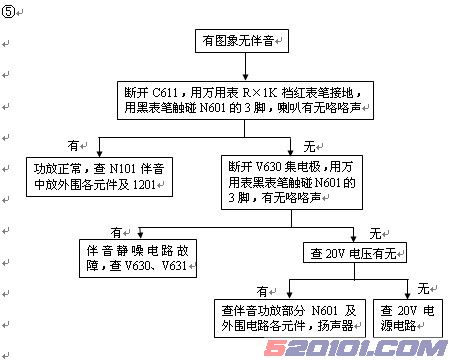

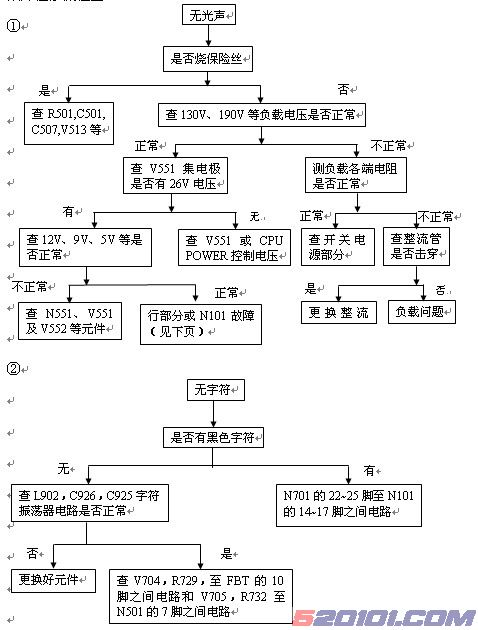

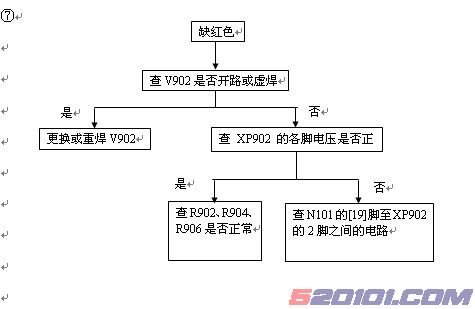

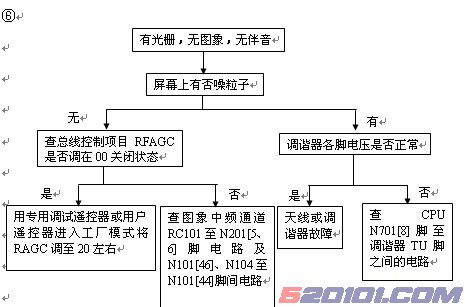

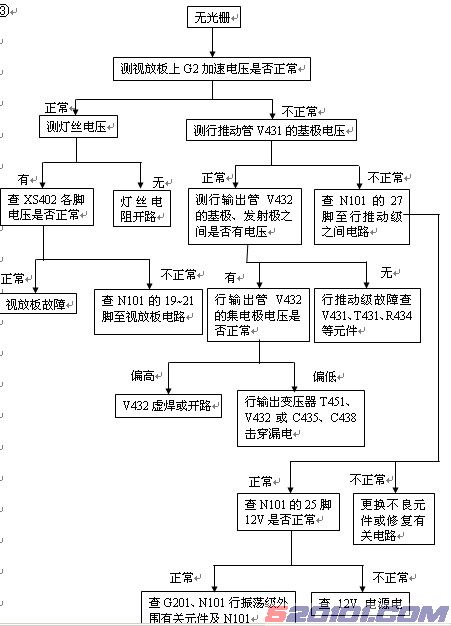

故障检修流程图：
