一 . 机器特点：
1. 外形尺寸：760×601×506（mm）
2. 机壳颜色：前框：银灰色；后盖：黑色
3. 显像管：73cm，完全平面型式
4. 净重：50.2kg
5. 彩色制式：PAL/NTSC
6. 伴音制式：B/G，D/K，I，M
7. 470MHz CATV增补频道
8. 电源消耗功率：≤180W
9. 伴音输出功率：主声道6W+6W，重低音6W
10. 电源电压适应范围：AC 110V～240V，50Hz/60Hz
11. 整机功能：节目存储数218个；童锁功能；SRS环绕声；超重低音且音量可控（开/关，音量大小）；实时时钟；定时开、关机；睡眠定时关机；预置定时开机频道；多种图象、伴音模式选择；立体声耳机接口；一路前置AV输入、二路后置AV输入、一路后置AV输出；S-VIDEO端子；节目选择；亮度、色度、对比度、音量、色调（仅限NTSC制）画质调整；蓝背景；静 音；高低音、平衡调整；全自动、半自动、手动三种调台方式；跳跃功能；中英文菜单屏幕显示
12. 遥控功能：节目选择；模拟量调整；静音；AV切换；定时开/关机；SRS开、关；系统制式选择；多种图象、伴音模式选择；遥控开机/关机
二 . 电路组成及原理：
本机是以东芝公司最新研发的单片机集成电路TB1240AN为基础，结合其余功能比较先进的I2C电路而构成的新一代大屏幕彩色电视机。芯片之间均使用I2C总线进行联络，不但提高了性能，而且一定程度上简化了线路。
1. 电路组成：
主芯片： TB1240AN
CPU： Haier 874-V1.0
伴音处理： TA1216AN
SRS环绕声处理： TA2136N
伴音功放： TA8256BH
场输出： TA8427K
梳状滤波器： TC90A49P
AV开关： TA1219N
电源厚膜： STR-S6709
电源控制： HIC-1015
2. 中频放大电路：
由天线输入的电视信号，经高频调谐器H001处理后，输出38MHz中频信号。经R102、L108、C115、R105耦合后，至Q101进行预中放，以弥补声表面波滤波器引入的插入损耗。放大后的信号由集电极输出，经C118、C120耦合后，进入声表滤波器Z103（K6265K），得到信噪比大、增益较高、带宽为6MHz的38MHz中频信号，进入TB1240N的⑥、⑦脚内。TB1240N的④脚为准分离的SIF输入端口，适应NICAM功能的要求。在整机具备NICAM功能时，Q101输出的中频信号有一路通过C121耦合，经Z104滤波后送入TB1240N④脚（注：在具备NICAM功能时，Z103使用K6284K，Z104使用K9351M。取消NICAM功能后，Z103使用K6265K。K6265K为PAL、NTSC双制式声表。Q102、Q103组成了制式切换电路）。视频检波、放大在TB1240N内部完成。图象中频和AFT电压都由I2C总线控制，无须外部调整。AFT电压由TB1240N的①脚输出，送至MCU的 脚。RF AGC也由总线调整。TB1240N⑨脚外接C122决定了AGC时间常数。总线控制的RF AGC电压由TB1240N⑧脚输出去控制高频调谐器的起控点。[Page]
3. 第二伴音中频识别电路和图象中频电路
中频信号经过视频检波、放大后，由TB1240N 脚输出复合视频信号、 脚输出SIF信号。 脚信号经Q106分成二路。一路由R129、C141、C142、Q108送入Z105、Z106、Z107、Z108组成的第二伴音中频滤波电路，检出相应的B/G制、D/K制、M制、I制伴音中频信号。该中频信号分别送入开关集成电路Q503（TC4052BP）的①、②、④、⑤脚，⑨、⑩脚为MCU送来的控制信号输入端。选择相应的信号由③脚输出，经R137、Q107、C139送入TB1240N的 脚，经内部电路限幅、鉴频及前置放大后由②脚输出至AV转换电路（TA1219）后，再送到SRS环绕处理电路QG60（TA2136N）、伴音处理电路QG01（TA1216AN）、功放电路Q670（TA8256BH），推动扬声器发声。 脚输出信号的另一路经R127、Q106后，进入由Z109、Z110、Z111、Z112组成的陷波电路，滤除4.5、5.5、5.74、6.0、6.5MHz的伴音中频信号（其中Z109和Z110是一种双峰吸收电路，Z109为5.5/5.74MHz吸收电路，Z110为6.0/6.5MHz吸收电路）。得到的视频信号分别进入Q503 、 、 就脚。同样在⑨、⑩二脚控制信号的作用下选择相应的视频信号由 脚输出，经射随器Q109送至AV转换电路QV01（TA1219）、梳状滤波器QZ01（TC90A49P），得到Y信号和C信号。其中Y信号分四路，一路经R512、Q510、C212送到TB1240N的 脚同步信号输入端口，一路经R508、R509、Q506送到TB1240N的Y输入端 脚，一路送到TB1240N的 脚，最后一路作为VM电路的取样信号送到Q268的基极。如果TB1240N外附有SECAM解码电路TA1275AZ时，从Q506输出的Y信号先送到Q502（TA1275AZ）的 脚。其③⑤二脚分别是SECAM信号的R-Y、B-Y输出端，①脚为Y信号的输出端。C信号由CR35耦合直接输入TB1240N的 脚。
4. 亮度及色度信号通路
由 脚输入的亮度信号，经内部钳位电路、陷波、平滑处理、黑电平延伸、延迟电路等处理后送到矩阵电路。由 脚输入的色度信号，经色度带通滤波电路及自动色度控制电路（ACC）进入由相位检波器（APC）和压控振荡器（VCO）组成的自动制式识别电路、1H延迟电路。经相应的解码，得到色差信号，进入矩阵电路。TB1240N集成了1H延迟线，外接VCO彩色副载波振荡器频率为单一4.43MHz，供PAL（4.43M）/NTSC（3.58M）合用。
由矩阵电路合成的R、G、B色度信号，从TB1240N的 、 、 脚分别输出。
5. 同步分离电路
由TB1240N 脚输入的视频信号，在内部被送往同步分离电路，经钳位、放大后，分离出复合同步信号。一路送往第一鉴相电路，与行VCO振荡信号进行比较，得出误差控制VCO振荡器的频率（作为VC0基准振荡器的频率也由4.43MHz晶体振荡器提供）。经第一鉴相后的行振荡信号，再送往第二鉴相电路，和由TB1240N 第 脚输入的行逆程脉冲信号的相位进行比较。当亮度变化使行管集电极电流上升时间发生变化时，第二鉴相电路起作用。经第二鉴相后的行频脉冲由TB1240N的 脚输出，到行推动管Q402的基极。
由行场同步分离出来的复合同步信号另一路被送往场同步分离电路。分离出来的场同步脉冲进入场分频电路去控制由行振荡脉冲分频出来的场频脉冲的同步。同步后的场频脉冲被送往场频脉冲输出电路，由TB1240N的 脚输出场频锯齿波脉冲电压，到场输出集成电路Q301（TA8427K）。TB1240N 脚为场频锯齿波脉冲形成电路，外接一个高稳定性的电容以保持场锯齿波脉冲周期的稳定， 脚为场输出信号的反馈端， 脚为场AGC控制端，其外接的电容用于保证场锯齿波信号幅度的稳定。[Page]
6. 外接R、G、B输入电路
TB1240N的 、 、 脚为外接R、G、B输入端，在本机中作为PIP及字符信号的输入端。当设计有画中画功能时，由天线分配器HD01送出的RF信号至高频调谐器HY01。HY01输出的38MHz中频信号，送到画中画中频处理单元，得到画中画的视频信号，经AV开关TA1218（具有PIP功能时AV开关由TA1219换成TA1218）回送到画中画处理单元模块HY03⑧脚，由⑩、 、 脚输出画中画的B、G、R信号。该基色信号通过开关集成电路QR11（HC4053AP），输入到TB1240N 、 、 脚。同时，由MCU 、 、 脚输出的字符信号也由QR11传送到TB1240N。
7. NICAM及伴音处理电路
TB1240N②脚输出的音频信号，经R122、Q104送到HY02的④脚。HY02的 、 脚脚输出的L、R声道信号经AV开关分别送到QG60（TA2136N）的①、②脚。TA2136N是SRS环绕声处理专用集成块。通过SRS声场的处理可由普通二声道模拟出环绕声的效果。由TA2136N处理后输出的R、L声道信号被送到伴音效果处理电路QG01(TA1216N)的 、 脚。TA1216N内部含有高音、低音、平衡等控制功能。另外，由TA1219AN（QV01）送来的R、L信号，在外部合成为一路信号，经RG02、RG01、CG26耦合送到TA1216N的①脚作为重低音信号的输入端。该信号在TA1216N内部电路及外围电路的作用下，得到一路单独的重低音（WOOF）信号从⑧脚输出，L及R信号由 、 脚输出。这三路信号分别送到伴音功放集成电路Q670（TA8256BH）。TA8256BH是一块3路伴音功放电路，每路放大功率6W。①脚是重低音输入端，②脚是R信号输入端，④脚是L信号输入端。经放大后的信号分别由 ⑧ 、 、 脚输出去推动左、右声道扬声器及重低音扬声器发声。Q671、Q672、Q673受MCU④脚静音端的控制。当MCU④脚为高电平时，输入的音频信号被短路，扬声器静音。同时Q611和Q673组成的电路在外接立体声耳机时，将切断重低音功放电路的输入信号。
8. SVM速度调制电路
由Y/C电路取得的Y信号，被取出一路送往SVM速度调制电路。首先经过由Q268、Q260组成的二级射随电路，再经过亮度延迟线L270延迟一定时间（0.4μS），主要是和通道中的信号在时间及相位上保持一致。经延时后的亮度信号进入由Q263、L260、R270、R271、C275、C273、R269等组成的微分电路，对信号中亮、暗变化明显的部分进行微分处理，得到上、下沿比较陡峭的调制信号，送到SVM输出电路。其中Q705、Q706、Q707、Q720为前置放大部分，Q719、Q709、Q710为预放，Q711、Q712为末级放大部分。末级放大的信号输出到SVM线圈上。
9. 电源电路
本机电源电路使用三肯公司的集成电路STR-S6709，包含开关三极管、比例驱动电路、振荡电路、门闩电路、过流保护电路、过压保护电路。它能改变开关电路脉冲宽度，正常工作时是宽脉冲方式工作，待机时是窄脉冲方式工作，实现单电源待机功能。
9.1 抗干扰电路：
由C801、R801、T801、C802、C813、C814、T802构成的两级低通滤波器组成抗干扰电路，防止电网中的高频杂波窜入机内、以及机器的开关电源产生的高频开关脉冲窜入电网而产生互相的干扰。D899是压敏电阻，当输入电压瞬时过高、超过470V时，它导通将过高的干扰脉冲切割掉，起保护作用。[Page]
9.2 消磁电路：
本机消磁电路由R808、L901、SR82、Q890、Q891、R894、C890、R895、D893、R893等组成。
普通机器的消磁电路由消磁热敏电阻、消磁线圈组成。在正常情况下，消磁热敏电阻内有一定的残余电流，从而影响消磁效果。而本机消磁电路采用了继电器形式。开机瞬时FBT输出的+12V电压通过R893使Q890导通，SR82线圈中流过电流，触点吸合，L901、R808中流过消磁电流，使显象管得到消磁。在此同时，+12V通过R894给C890充电。当达到D893的击穿电压时，Q891导通，Q890关断，SR82触点释放，从而切断消磁电阻中流过的残余电流。
9.3 浪涌电流限制电路：
该电路由SR81、R813、R812组成。
刚开机时，交流电源通过R812、R813给各部分电路供电，起一定的限流作用。而当整机建立起正常的工作条件时，FBT的+12V电压通过SR81的线圈，导致SR81触点吸合，将R812、R813短路，交流输入电流通过SR81触点进入整机。

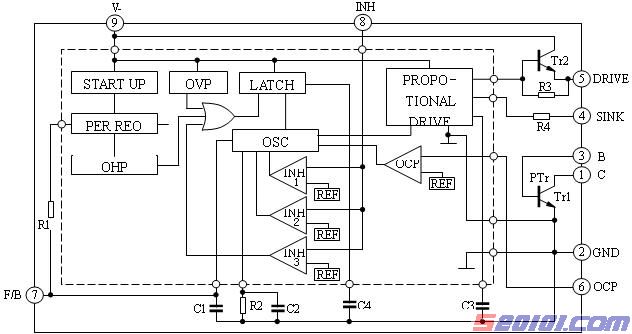

9.4 开关电源厚膜电路STR-S6709：
工作时，整流电路输出的+300V直流电压，经保险丝F802、开关变压器的初级绕组⑦-⑤-④-②脚，加到STR-S6709①脚，①脚内部连接开关三极管c极。当由R803、D802、C808组成的半波整流电路使STR-S6709⑨脚电压升至接近+6V时，其内部振荡电路开始振荡，振荡脉冲宽度由STR-S6709内部的R1、C1及R2、C2的充放电时间决定。振荡脉冲经比例驱动电路放大从⑤脚输出，一路经R802从④脚反馈回比例驱动电路作负反馈信号，控制比例驱动电路的工作状态，使其输出的开关脉冲幅度稳定。另一路经C816输入③脚，③脚内接开关三极管b极。在开关脉冲驱动下，三极管工作于开关状态，在它的c-e极之间产生一周期性变化的电流。该电流流过开关变压器⑦-②绕组之间，产生一周期性的变化磁场。此变化的磁场在其它各次级绕组中产生相应的感应电压，经整流滤波后，形成整机的各路工作电压。
STR-S6709⑨脚的工作电源在系统启动之前由R803、D802提供。正常工作时由二路供电，工作电压约8V；待机时由三路供电，工作电压约6V。因待机时经R815、Q826到STR-S6709⑦脚的电流比正常时要大得多，而此时开关变压器⑨-⑩绕组中的感应电压比正常工作时低一半左右，当输入交流电压变低时，由R803、D802提供的电流也相应减小。为保证电源系统输入交流电90V～270V范围内正常工作，在待机时设置一稳压电源，为STR-S6709提供工作电源。待机时的工作电源有：
⑴R803、D802、C808组成的半波整流电路
⑵开关变压器⑨⑩绕组、D807、D803、C808组成的整流滤波电路
⑶开关变压器⑨⑧绕组、D804、D805、C819、Q802、R822组成的稳压电源
变压器⑨-⑧绕组中感应电压经D805整流、C819滤波，形成12V左右的直流电压。D804是6.8V稳压管，由R822、D804给Q802 b极提供恒定的6.8V偏置电压。Q802 e极电压低于6.1V时，Q802导通，为STR-S6709提供工作电源。当STR-S6709的工作电压超过6.8V时，此电路不工作。机器正常工作时，STR-S6709的工作电源只由R803、D802及D803、D807、C808组成的二路供电电路提供。
STR-S6709⑧脚是截止同步及门闩电路控制信号输入端。它内部有三个比较放大器。其中比较放大器INH-1、比较放大器INH-2的输出控制振荡电路，比较放大器INH-3的输出控制门闩电路。它的作用：
⑴减小电源开关管的导通损耗。
当开关管截止时，接在开关管c极的变压器绕组②-⑦的电流发生巨变，产生电压很高的振荡脉冲。若开关管在振荡脉冲中电压尚未衰减时导通，则会因电压高、电流大产生较大的导通损耗。要减小这种损耗，只能控制开关管在脉冲振荡电压最低时导通。开关管在截止时产生很高的尖峰脉冲，会通过开关变压器在[Page]
⑨-⑩绕组中产生相应的感应脉冲。该感应脉冲经R823、R814、C829、D805进行限流、滤波、整流后进入STR-S6709⑧脚。在此脉冲电压未降低到最小值时，比较放大器INH-3控制门闩电路，禁止开关管导通。只有当STR-S6709⑧脚电压下降到低于0.75V时，开关管才能重新导通。
⑵过压保护。
当电源因某种原因引起输出电压升高，STR-S6709⑧脚电压高于1.5V时，与它连接的比较放大器1、比较放大器2将控制振荡电路停振，使开关管截止，而起到保护作用。STR-S6709⑦脚是稳压控制电流输入端。⑦脚内接振荡控制元件R1、R2、C1、C2。C1通过R1充电。当C1由0V充到0.75V时，开关管截止。C2通过R2放电。当C2电压由2.3V降为1V时，开关管由截止转为导通。⑦脚输入电流较大时，C1充电时间快，开关管导通时间短，输出电压低；⑦脚输入电流较小时，C1充电时间长，开关管导通时间长，输出电压相应就高。
STR-S6709内部有多种保护电路：⑴过热保护电路。⑵过压保护电路。当⑨脚供电电压超过11V时，该保护电路工作。⑶过流保护电路。②脚与⑥脚之间并接有D809、R818、R829组成的过流检测电路，检测流过开关管的电流。当开关管中的电流增大，致使R818、R829上的压降增大到超过1V时，STR-S6709内部的过流检测电路动作，控制振荡电路停振。

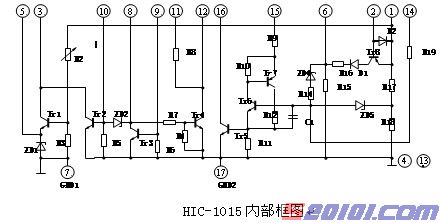

9.5 稳压控制电路HIC-1015：
HIC-1015是一块陶瓷封装、单列直插形式的厚膜电路。它和Q880、Q826、R470、R479、R471等组成电压误差的取样、放大、调整等功能。HIC-1015的稳压值为+115V。如要使+B电压输出为+125V，则选用HIC-1016型电路。
R891经Z801⑤脚给Z801内部误差放大管Tr1提供基准电压。ZD1将Tr1的e极电压稳定在6.2V，不随输出电压的变化而波动。当某种原因引起输出电压升高时，经R479加到Z801①脚的电压升高，Z801内部R2与R3分压中点电压也相应升高，取样误差放大管Tr1 b极电压升高，c极电压下降，从Z801③脚输出，经R827使Q880 b极电压下降，Q880 c极电流增大。此电流经R880进入光耦Q826①脚，流过Q826①-②脚电流增大，③-④脚之间的导通程度相应增加。Q801的8V工作电源电压经R815、Q826④-③脚进入Q801⑦脚的电流增大，Q801内部决定振荡脉冲宽度的R1、C1充电时间变短，导致振荡脉冲变窄，使开关管导通时间变少，输出电压降低。反之，若某种原因使输出电压降低时，上述变化相反，Q801内部C1、R1充电时间变长，振荡脉冲变宽，使开关管导通时间增大，输出电压上升。
本机的开关电源共输出四组电压：①+B（115V），②伴音电源（25V），③+8V，④+12V-2。其中+25V电压又经Q814调整后形成9V行电源电压供TB1240 脚。FBT各次级绕组在工作时产生：①帧电压（+27V，D302），②枕校电压（-30V，D460），③视放电压（+200V，D406），④灯丝电压，⑤+12V-1（D408）。
TB1240AN由多个引脚给内部的单元电路提供电源，在时序上有一定要求，即通电时，它的 脚（H.Vcc）、 脚（Digital Vcc）优先得电，主要是保证行电路在其它电路开始工作时，已进入正常、可靠的工作状态，确保行电路的安全及可靠性。因此，TB1240AN 、 脚电压由开关变压器提供，而其余各组电压③脚（IF Vcc，+9V）、 脚（RGB Vcc，+9V）、 脚（Y/C Vcc，+5V）、 脚（VCO Vcc，+9V）都由Q830、Q832提供。[Page]
Q830（BA05ST）、Q832（BA09ST）都是一种带控制端的稳压电路，只有给控制端施加一定电压后，该电路才有输出。正因如此，我们将开关电源产生的电压作为它们的输入电压，而将FBT产生的电压作为它的控制电压，以满足时序上的要求。
10. 场输出电路：
该机场输出电路由集成电路TA8427K及外围电路组成。由TB1240N 脚输出的场锯齿波信号，经R301送到Q301④脚，⑥脚为电源电压输入端（+27V）。MCU所需的场同步信号由⑦脚输出提供。所有的场调节信号均通过总线控制实现。改变R305的值可改变帧幅的调节范围，改变R344的接点位置可改变帧中心的调节范围（接地、悬空、接高电平）。
11. E-W输出电路：
TB1240N的 脚提供了E-W的控制信号。从 脚输出的抛物波信号直接加到由Q460、Q461、Q462、D462、D464、D465、L461、D461、C467等组成的输出电路。所有的水平失真调整均通过总线完成。D462、D464、D465的稳压值影响E--W输出信号的直流工作点，可改变行幅的调节范围。C462、R484组成的负反馈网络能改善图象的梯形失真。改变R460、R461的分压比，能调整东--西校正的调节范围。
12. AV开关电路和Y/C分离电路：
本机具备三路AV输入端及一路MONITOR输出端。由于使用了多路的AV信号，因此在此选用了总线控制的多路AV转换开关电路TA1219N。当增加画中画功能时，由于画中画又多出一路视频信号，因此要选用TA1218N，它比TA1219N多一路AV输出端口。TA1218N和TA1219N可直接代换，在印制板布线时已作考虑。二种外形尺寸的集成电路都排在上面，给功能变化时的更改增加便利。由TB1240N输出的TV-V信号或外部AV端子输入的视频信号送到QV01（TA1219N）相关引脚，TV-R、TV-L信号送到⑥、⑤二脚。输入的视频信号从 脚输出，一路送到MONITOR输出端，另一路送往Y/C分离电路QZ01（TC90A49P）。TC90A49P是总线控制的PAL/NTSC双制式三行数字式梳状滤波器。经TC90A49P分离后的Y/C信号再传回TA1219N的 、 就脚。外部输入的AV信号经MCU通过总线控制TA1219N后，分别由 脚输出C信号、 脚输出R信号、 脚输出Y信号、 脚输出L信号。
三 . 维修模式菜单调试说明
1. 进入维修模式：开机后，按本机音量减键不放至音量最小，然后同时按下遥控器的屏显键（DISPLAY），待屏幕显示“S1”后，即进入维修模式。
2. 维修模式分S1、S2二种状态，在S1下为主画面调整项，S2下为画中画调整项。因本机没有设置画中画功能，所以只需调整S1状态下的项目。
3. S1状态下的调整项：
| 项 目 |
内 容 |
调 节 范 围 |
初 始 值 |
| RCUT |
红暗平衡 |
00～FF |
20 |
| GCUT |
绿暗平衡 |
00～FF |
20 |
| BCUT |
蓝暗平衡 |
00～FF |
20 |
| GDRV |
绿亮平衡 |
00～7F |
40 |
| BDRV |
蓝亮平衡 |
00～7F |
40 |
| BRTC |
副亮度中心值 |
00～7F |
41 |
| COLC |
NTSC-副色度中心值 |
00～7F |
40 |
| TNTC |
NTSC-副色调中心值 |
00～7F |
35 |
| COLS |
SECAM-副色度中心值 |
00～7F |
40 |
| SCNT |
单亮度信号-副对比度 |
00～0F |
08 |
| HPOS |
50Hz行中心 |
00～1F |
0C |
| VP50 |
50Hz帧中心 |
00～07 |
05 |
| HIT |
50Hz帧幅 |
00～3F |
2F |
| VLIN |
50Hz帧线性 |
00～0F |
09 |
| SBY |
SECAM B-Y消隐调整 |
00～0F |
08 |
| SRY |
SECAM R-Y消隐调整 |
00～0F |
08 |
| RAGC |
高放AGC |
00～3F |
22 |
4. S1状态下的调整方法：

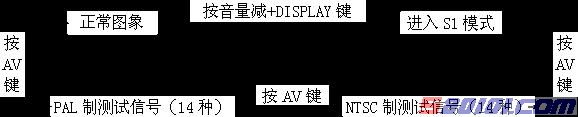

在S1状态下，按遥控器MENU中的“↑、↓”键可选择调整项。选定调整项目后，再按“←、→”键可改变数值的大小。按-/--键，屏幕显示一条水平亮线，供调整加速极。按AV键出现测试信号，供维修调整用，每按一次AV键，改变一次显示内容，共14种信号。
分NTSC、PAL二种制式：
四 . 芯片说明
1. TB1240AN
TB1240N是专门为大屏幕彩电开发的、具备PAL/NTSC制解码功能的单片集成电路，采用I2C总线控制。它能完成PAL/NTSC制彩色电视机对PIF、SIF信号的处理，并且可外接SECAM解码电路TA1275AZ，完成SECAM解码功能。该集成电路内有东--西枕校信号输出电路，因而特别适合大屏幕彩色电视机。TB1240N还有模拟R/G/B接口，因此，应用该芯片可以很方便地实现画中画功能。同时，它还具有SIF输出口，易于与NICAM集成电路配合。
特性：
中频单元：
•分离的PIF、SIF输入端口
•双时快速中频AGC
•总线控制的RF AGC
•总线控制的图象中频VCO
•L-SECAM解调
•锁相环SIF解调（4.5～6.5MHz多制式SIF，无中周）
视频单元：
•内置色载波陷波器
•内置亮度延迟线
•黑电平延伸电路
•延迟型锐度控制电路
色度单元：
•多制式合用单一晶振（3.58MHz/4.43MHz）
•内置1H延迟线
•内置带通滤波器及高通滤波器
•SECAM R-Y、B-Y输入
•自动彩色制式检测
•色载波Fsc连续波形输出
图文单元：
•快速消隐电路
•模拟R/G/B接口
•暗平衡、亮平衡调节电路
•ABCL
•U/V输入接口
扫描单元：
•省略谐振器的H-VCO
•双路行AFC电路
•场相位控制电路
•H/V锁定检测
•沙堡脉冲输出
•E/W校正电路
•场输出校正电路
端子简述
① AFT输出 ② 伴音输出及去加重
③ 中频单元Vcc（+9V） ④ 伴音中频输入
⑤ 中频单元接地 ⑥ 中频输入
⑦ 中频输入 ⑧ RF AGC输出
⑨ 中放AGC滤波 ⑩ APC滤波 [Page]
外接4.43MHz晶振 Y/C单元接地
模拟RGB信号切换 模拟R信号输入
模拟G信号输入 模拟B信号输入
RGB Vcc（+9V） R信号输出
G信号输出 B信号输出
ABCL 场锯齿波形成（V.Ramp）
场反馈输入 场激励信号输出
场AGC I2C总线时钟信号（SCL）
I2C总线的数据信号（SDA） 扫描电路Vcc（+9V）
PAL/NTSC识别信号输出、SECAM识别信号输入
行反馈脉冲输出 复合同步信号输出
行激励信号输出 扫描电路接地
沙堡脉冲输出 东西校正激励信号输出[Page]
数字电路VDD（+9V） B-Y信号输入
R-Y信号输入 Y信号输入
行AFC滤波 场高压校正输入（EHT）
数字电路接地 同步分离电路信号输入
黑电平检测电路滤波 C信号输入
Y/C单元Vcc（+5V） 中频解调输出
锁相环路滤波器 VCO接地端
VCO振荡线圈接入 VCO振荡线圈接入
VCO Vcc（+9V） SIF信号输入/行高压校正输入
SIF鉴频锁相电路滤波 第二伴音中频信号
音频输出信号直流负反馈
2. MCU（TMP87PS38N/Haier874-V1.0）
该MCU是针对TB1240开发的新一代产品，I2C总线控制适应频率合成高频，支持NICAM、PIP、SRS、Y/C分离等功能，充分体现当今大屏幕彩电的性能。
端子简述：
地 复位（用于NICAM模块）
红外输出 静音[Page]
外部静音 制式选择开关
遥控开/关机 发光二极管
制式选择 制式选择
时钟总线（存储块） 数据总线（存储块）
同步信号输入 自动相位控制
开关1（画中画） AFT输入
键盘输入 键盘输入
内部测试信号开关 开关2（画中画）
地 R信号输出
G信号输出 B信号输出
R、G、B信号切换 行同步信号
场同步信号 字符显示振荡器输入
字符显示振荡器输入 地
时钟振荡器输入 时钟振荡器输出[Page]
复位端 FM/NICAM开关
红外输入端 X
总线时钟信号 总线数据信号
SVM电路开关 NICAM模块总线时钟信号
NICAM模块总线数据信号 电源（+5V）
3. BA09ST BA05ST
这二种电路都是带开关的稳压集成电路，一种为+9V输出，另一种为+5V输出，有5个引脚：
控制端 输入端
地 输出端
空
当控制端施加5V电压时，输出端输出标称所示电压。
4. TA8256BH
TA8256BH是一种3路伴音功放，每路输出功率6W，分别担负左、右声道和重低音的输出。
端子简述：
重低音输入 右声道输入
输入地 左声道输入
静音 外接滤波电容端
静音控制端 左声道输出[Page]
电源 输出地
重低音输出 右声道输出
5. TC90A49P
TC90A49P是PAL/NTSC制数字梳状滤波器，可用于PAL、PAL-M、PAL-N及NTSC制的Y/C信号分离。20脚双列直插式封装，I2C总线控制。
端子简述：
电源 ADC电路偏置电压
ADC输入上限电压 ADC输入
ADC输入下限电压 逻辑电路电源
逻辑地 内部存储器电源
I2C总线数据接口 I2C总线时钟接口
工厂检测模式开关 梳状滤波功能开关
彩色副载波时钟输入 外接滤波
VCO/PLL电源 VCO/PLL地
色度信号输出 DAC电路偏置电压1
DAC电路偏置电压2 亮度信号输出
6. TA1216AN
TA1216AN是30脚双列直插式塑料封装伴音效果处理芯片。它内部含有三路（左声道、右声道、重低音）信号处理电路，高音、低音、平衡等控制功能，以及控制环绕声处理芯片的输入/输出端口。它本身受I2C总线控制。[Page]
端子简述：
重低音信号输入 重低音低通滤波器的外接电容端
重低音低通滤波器的外接电容端 重低音低通滤波器的外接电容端
重低音滤波器 9V电源滤波用外接电容端
地 重低音输出
输入端（来自微处理器的信号） 输入端（来自微处理器的信号）
重低音补偿滤波器 输出端
输出端 输出端
输出端 I2C总线数据端口
I2C总线时钟端口 外接滤波电容端（平衡）
外接滤波电容端（音量）
左声道信号输出
右声道低通滤波器的外接电容端
右声道高通滤波器的外接电容端
外接滤波电容端（高音）
左声道高通滤波器的外接电容端 外接滤波电容端（低音）
右声道信号输出
电源端（9V）
右声道信号输入端
左声道低通滤波器的外接电容端
左声道信号输入端
7. TA2136N
TA2136N是SRS环绕声处理芯片。通过SRS声场的处理可由普通二声道模拟出环绕声的效果。
端子简述：
左声道信号输入端
带通滤波器1
带通滤波器3
3D电路滤波
3D电路滤波
右声道信号输出端
电源端
参考电压端
测试端
模式1
SP控制输出
CT控制输出 右声道信号输入端
带通滤波器2
3D电路滤波
3D电路滤波
3D电路滤波
左声道信号输出端
地
SMF平滑滤波
单信号输入获得选择器
模式2
SP控制输入
CT控制输入
8. TA1219AN
TA1219AN是电视用A/V开关集成电路。它遵守I2C总线标准，因此，用CPU可通过I2C总线控制它做到多种开关转换。而且，由于通过CPU可决定信号的同步信号输出端，这就为检测（自检）每一路输入/输出通道提供了可能性。
因为TA1219AN与TA1218AN有相同的功能，仅比TA1218AN少两路输出端口，所以它与TA1218AN的3～20及23～40端脚是相同的。
端子简述：
同步分离信号输入 同步分离信号输出
TV左声道信号输入 TV右声道信号输入
TV复合视频信号输入 V1左声道信号输入
V1右声道信号输入 V1复合视频信号输入
S1左声道信号输入 S1亮度/复合视频信号输入
S1右声道信号输入 S1色度信号输入[Page]
S2左声道信号输入 S2亮度/复合视频信号输入
S2右声道信号输入 S2色度信号输入
ADC输入/DAC输出1 ADC输入/DAC输出2
地 总线时钟
总线数据 自检同步信号输出
地址 V2复合视频信号输入
V2左声道信号输入 亮度信号输入
V2右声道信号输入 色度信号输入
电源 色度信号输出
右声道信号输出1 亮度信号输出
左声道信号输出1 复合视频信号输出1
TV右声道信号输出 TV左声道信号输出
9. TA8427K
TA8427K是彩色电视机用场扫描输出集成电路。
端子简述：
① 地 ② 场扫描信号输出
③ 泵电源输入 ④ 场扫描信号输入
⑤ 相位补偿 ⑥ 电源
⑦ 泵电源输出
