6、行输出电路：
行输出电路包括行推动、行输出部分，还有EW失真校正、S
校正等几何失真校正电路。
由数字处理模块送出的行推动信号经Q402、T401组成的行激励级放大整形后推动行输出管Q404。行输出电路通过行三极管、阻尼二极管相互作用向偏转线圈输出一个33.75KHz的锯齿波电流，产生一个从左到右的偏转电子束。
7、帧输出电路
由数字处理模块送出的极性相反的场锯齿波信号经信号板到场扫描集成电路5、6脚，在同步脉冲的作用下，Q3输出帧锯齿波提供给帧输出级Q301（LA7846），经过放大、升压驱动帧偏转线圈。
8、数字信号处理部分
这部分电路主要集中在数字板模块中。
主要功能：
•彩色解调
•RGB处理
•向上变换器和接口
•RGB转换
9、DVR部分介绍
按下遥控器上DVR键后，CPU控制端输出控制信号，继电器吸合启动DVR。通过遥控器控制可以进行录像、快进、快退、预约录像以及编辑已录制节目列表等操作。在40GB硬盘存储空间下可以连续录制20小时的普通图象质量的电视节目或者15小时的VCD图象质量的电视节目或10小时DVD图象质量的电视节目。具体操作见产品说明书！
注意：本机器只能录制电视信号或侧AV输入的视频信号，且节目内容必须是PAL制式的信号！
10、无线耳机部分
本机无线耳机部分采用模块化设计，发射电路只需外部输入电源和音频信号即可工作，发射频率范围为调频波段88MHz-108MHz,发射距离不小于5米。接受电路在遥控器内，只需安装电池，接上耳机即可开始搜台。在维修过程中可以使用带有调频接收功能的收音机代替遥控器的接收功能来判断故障是在发射部分还是在接收部分，然后对相应部分进行检修。
三、维修与调试

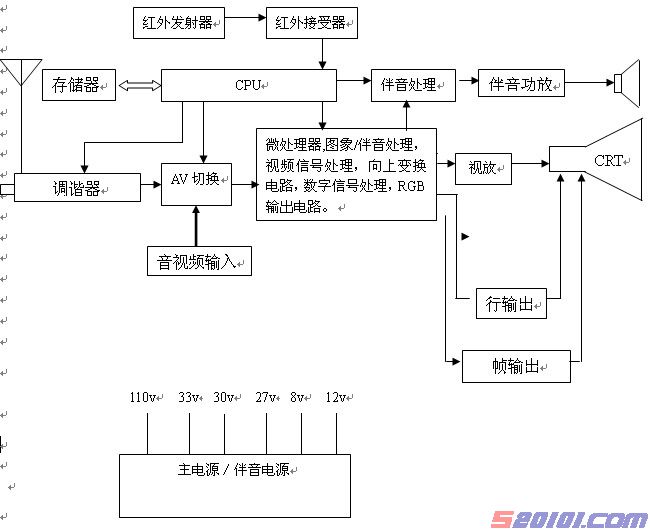

（一）整机框图
（二）故障检查流程图

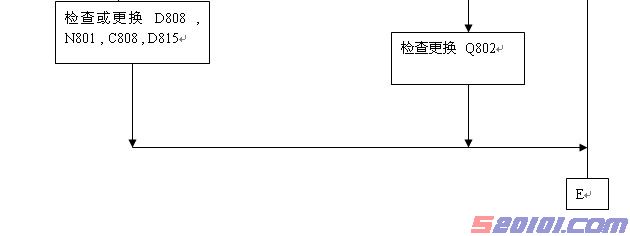

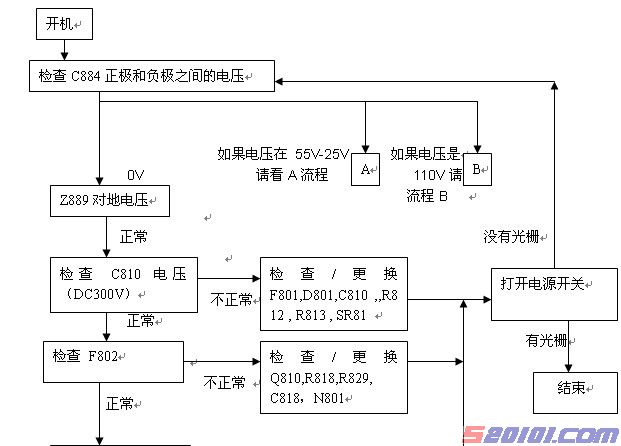

1. 无光栅

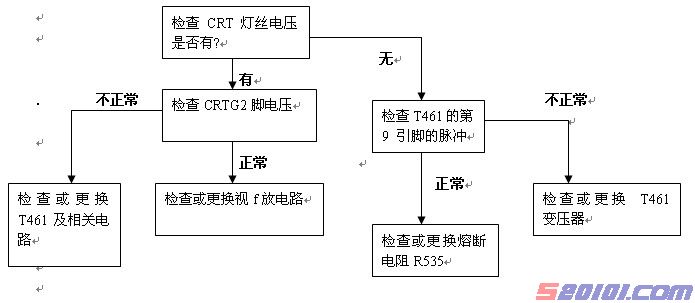

3、 无光栅有声音

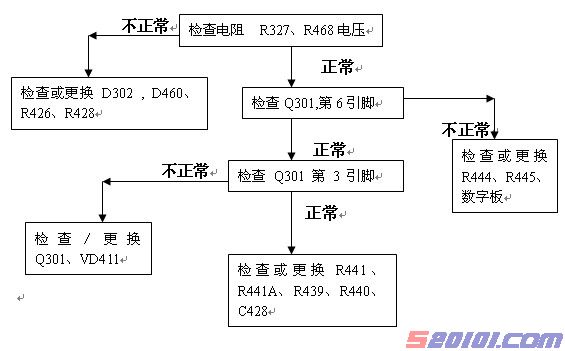

4、 水平亮线

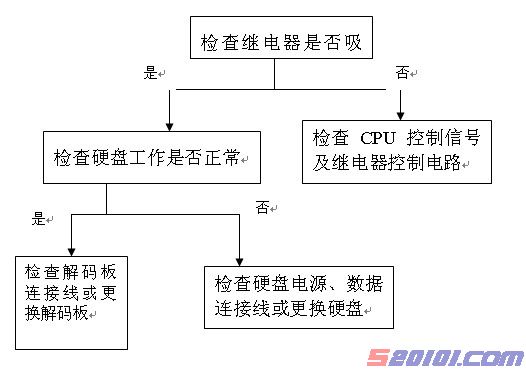

5、不能录像
（三）调试
1、 OSD水平位置调整：
（1）使用仪器：调试棒一只,工厂遥控器一只。
（2）接收PAL制式信号，按菜单键使整机屏幕显示图象菜单，调整中周T601，使得OSD在屏幕上左右宽度适中。进入工厂模式，按数字键4调节OSD HORIZON 参数使得OSD 在屏幕上左右对称。
2、 扫描电路参数（像形）的调整：其中V-ZOOM、V-SCOROL、V-WAIT三项参数的值与设计有关，其固定值分别为22、28、29严禁在工厂调试中改动。其他各参数功能描述如下：
V—SLOPE 29 场中心调整
V—AMP 37 场幅调整
V—SHIFT 32 场中心调整[Page]
S—COR 9 场线性调整
（1）使用仪器：工厂遥控器一只；
（2）接收飞利浦卡，进入工厂菜单00页，调整V-SLOPE项，使得飞卡中间白线压在黑白分界线上：
（3）调整V-SHIFT项，使得图象的中线与像管的中线吻合；
（4）调整V-AMP项，使得图象的垂直幅度达到4格；
（5）若图象的上下两端相对中间线性不良，可适当调整S-COR项，
重复上述步骤，直至场的中心、幅度、线性都达到要求。
3、 行扫描电路参数（象形）的调整：
工厂菜单中01页的内容为行扫描电路参数调整项目，各参数名称及其调整功能描述如下：
H-SHIFT 行中心调整
H-PARAM 行的平行四边形调整
H-BOW 行的弓形调整
EW-WIDTH 行幅调整
EW-PARAW 行枕型调整
EW-UPCORN 左右上角部调整
EW-DNCORN 左右下角部调整
EW-TRAP 行的梯形调整
（1） 使用仪器：工厂遥控器一只；
（2） 接收625数卡信号，进入工厂菜单01页，调整H-SHIFT项，将整个图像调整到正中；调整EW-WIDTH项，将行幅调整到5格；
（3） 接收方格信号，进入工厂菜单第02、03页，调整H-PARAM、H-BOW、EW-PARAW、EW-UPCORN、EW-DNCORN、EW-TRAP，将整个图像调整到合适的状态。
*需要注意的是，一般要经过EW-PARAM、EW-HCORN、EW-LCORN三个参数的配合调整，并辅以H-PARAW、H-BOW、EW-TRAP的调整，才能最终将图象左右的竖线调到垂直或达到最佳状态。
**注意：以上二、三项的调整，要分别在以下几种情况下调试：
（1）TV/AV PAL 输入PAL制信号
（2）TV/AV NTSC 输入NTSC制信号
（3）VGA 输入VGA信号，其格式为：640X480 /60Hz
800X600/60Hz
（4） Y/Pb/Pr 输入Y/Pb/Pr信号，分别选择1080i—60Hz、1080i—50Hz、480P—50Hz、480P—60Hz 、720P—60Hz
4、 帘栅电压及聚焦电压的调整：
（1） 使用仪器：工厂遥控器；
（2） 接收灰阶信号，调整行输出变压器加速极电压，使第4、5格刚刚能够分辨。
（3） 进入工厂调试模式调整“SUB LIGHT”参数，对副亮度进行微调
（4） 接收625数卡信号，调整行输出变压器聚焦电位器，使整个画面的聚焦达到最佳状态。[Page]
*注意：调整该项目时，一定要确信整机置于标准状态。
5、 白平衡检查及调整：
使用仪器：调试遥控器一只，白平衡调试仪一套。
接收白场信号，将白平衡测试仪探头探到彩条信号下部的高亮白框上，检查白平衡测试仪上显示R、G、B三基色参数是否为规定值，不然，进入工厂菜单第02页，调整W-R、W-G、W-B、B-R、B-G参数及RP501、RP502、RP503、RP04、RP505，使之满足要求。
6、 亮度信号延时调整
在工厂模式中03页参数是调节PAL、NTSC、SECAM制式下亮度信号延时的参数一般应采用默认值不变，其各参数功能及默认值介绍如下：
Y-DELAY-PAL 2 PAL制亮度延时
Y-DELAY-NTSC 63 NTSC制亮度延时
Y-DELAY-SECAM 58 SECAM制亮度延时
7、 其他调整
进入工厂模式04页其各项参数功能及默认值介绍如下（其中USE TDA9874采用默认值 OFF 禁止改动。）：
USE TDA9874 OFF 丽音功能
FAD INTER 2 拉幕速度
CLEAR TIME XX[H]XX[M] 计时收看清零
OSD HORIZON 16 字符水平位置
FAD CENTER 48 拉幕中心位置
8、AV输入（后AV、侧AV）、5.1声道输入、AV输出、DVD分量输入（YpbPr、YcbCr）、S端子输入、VGA输入功能检查：
接通电源，接入后AV、侧AV、DVD分量、VGA检测工装对应的音、视频信号，图像显示及声音应正常。
＊ 注：AV输出只有在TV、AV状态有输出，其它状态无输出。
9、218频道检查
按遥控器上频道位数选择键切换到三位数，输入217然后按CH+键检查是否切换到0频道
10、 耐压及绝缘强度的检查：
用耐压仪在整机的外露端子上（一般取高频头外侧）施加3000V交流2mA，时间为2秒钟，不应有击穿现象。
11、背景灯检查
连续按遥控器上“MENU”键至屏幕上出现背景灯功能项，按“CH—”键选择“背景灯”项，按“VOL＋”键控制背景灯开关检查背景灯功能是否正常。
12、检查本机键的各键功能应正常。
