飞利浦集成电路TDA8843，是我们海尔彩电普遍采用的集成电路，它配合微处理器WH2000A，组成了TDA8843机芯。由此机芯组装的各种型号彩电，如RGBTV-29TA、HP-2988、HP-2969、25F99等青岛产产品，该机芯具有I2C总线控制的数码控制系统和国内首创的拉幕式开关机等功能，可以对高低音进行提升，配置图像模式和伴音模式的个人爱好，此外还具有图像自由缩放、218个频道存储等功能，是一种新颖的机芯。下面就以海尔牌HP-2988彩色电视机为例，介绍该机芯的电路原理。另外，合肥产的TDA8843机芯的彩电资料详见星级服务快讯2001年第7期P7-P51。
- HP-2988彩色电视机的电路组成方块图和主要集成电路
- HP-2988彩色电视机的电路组成方块图

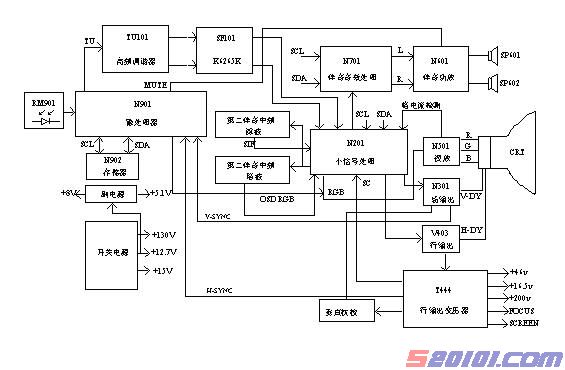

HP-2988彩色电视机的电路组成方块图如图一所示。主要有以下几个部分组成：
- 微处理器控制部分：由微处理器N901（WH2000A）、存储器N902（KS24C08）等组成；
- 小信号处理部分：由超级单片集成电路N201（TDA8843）等组成；
- 伴音处理、伴音功放部分：由伴音音效处理集成电路N701（TDA9859）、伴音功放集成电路N601（TDA7297）等组成；
- 行、场扫描输出集成电路部分：有场输出集成电路N301（TDA8350Q）、行输出管V403（2SD1887YD）、行输出变压器T444（BSC28-5314F）等组成；
- 视频放大部分：由视频放大集成电路N501（TDA6107Q）组成；
- 开关电源部分：由开关变压器T801（BCK-100-02）、电源集成电路N801（KA3S0680RFB-YDTU）、副电源集成电路N804（KA7630）等组成。
2、本机所采用的主要集成电路：
- WH2000A 微处理器
- TDA8843 图像中频/伴音中频/视频处理/行场扫描/彩色解码
- TDA9859 多功能TV立体声伴音音效处理集成电路
- TDA8350Q 场输出集成电路
- TDA6107Q 视频放大集成电路
- TDA7297 伴音功放集成电路
- KA3S0680RFB-YDTU 电源集成电路
- KA7630 副电源集成电路
- 电路分析：
1、微处理器WH2000A
表1列出了WH2000A的引脚功能及测试数据，供维修时参考。
所测数据在49.75MHz，PAL D/K，彩卡圆模式下，所用仪表为FLUKE 79Ⅲ型。
引脚 |
功能 |
工作电压（V） |
对地电阻R |
|
| 正测（Ω） |
反测（Ω） |
|||
| 1 |
调谐电压控制输出 |
4.1 |
19.9K |
19.9K |
| 2 |
UHF波段选通控制 |
0 |
3.7M |
2.4M |
| 3 |
VHF-H波段选通控制 |
0 |
3.7M |
2.4M |
| 4 |
VHF-L波段选通控制 |
5 |
3.7M |
2.4M |
| 5 |
B/G伴音制式选通控制 |
5 |
3.7M |
1.4M |
| 6 |
D/K伴音制式选通控制 |
0.3 |
3.7M |
1.4M |
| 7 |
I伴音制式选通控制 |
5 |
3.7M |
1.4M |
| 8 |
M伴音制式选通控制 |
4.1 |
3.6M |
1.5M |
| 9 |
本机控制键盘输入 |
5 |
33K |
26K |
| 10 |
本机控制键盘输入 |
5 |
33K |
26K |
| 11 |
地磁校正输入，未用 |
0 |
3.8M |
2.4M |
| 12 |
PAL/NTSC制式选择 |
5 |
3.8M |
2.4M |
| 13 |
地 |
0 |
0 |
0 |
| 14 |
空脚 |
0 |
~ |
2.3M |
| 15 |
空脚 |
0.9 |
~ |
2.3M |
| 16 |
防近视PVD输入，未用 |
5 |
9.9K |
9.9K |
| 17 |
静音控制输出 |
0 |
33K |
27K |
| 18 |
定时控制输出 |
0.2 |
30K |
22.6K |
| 19 |
待机控制输出 |
0 |
30K |
23K |
| 20 |
POWER信号输出 |
4.9 |
5.6K |
5.6K |
| 21 |
半透明背景输出，未用 |
0 |
33K |
26.9K |
| 22 |
屏显B信号输出 |
0 |
1.4M |
2.4M |
| 23 |
屏显G信号输出 |
0 |
1.5M |
2.5M |
| 24 |
屏显R信号输出 |
0 |
1.5M |
2.5M |
| 25 |
消隐信号输出 |
0 |
3.7M |
2.5M |
| 26 |
行逆程脉冲信号输入，字符水平方向定位 |
4.5 |
33K |
27K |
| 27 |
场逆程脉冲信号输入，字符垂直方向定位 |
5.1 |
34K |
27K |
| 28 |
字符振荡 |
2.2 |
3.4M |
2.3M |
| 29 |
字符振荡 |
2.3 |
3.4M |
2.3M |
| 30 |
地 |
0 |
0 |
0 |
| 31 |
7.3MHz晶振连接端，主时钟振荡 |
2 |
3.7M |
2.5M |
| 32 |
7.3MHz晶振连接端，主时钟振荡 |
2 |
3.7M |
2.5M |
| 33 |
清零复位端，低电平有效 |
4.3 |
3.7M |
2.5M |
| 34 |
+5V电源 |
5 |
29K |
21.8K |
| 35 |
空脚 |
0 |
3.8M |
2.4M |
| 36 |
遥控信号输入 |
5 |
62K |
38M |
| 37 |
地 |
0 |
0 |
0 |
| 38 |
工厂生产模式控制 |
5 |
33K |
27K |
| 39 |
亮、色分离选通控制 |
0 |
24K |
23.9K |
| 40 |
AV1、AV2、SVHS切换控制输入 |
0 |
24K |
23.8K |
| 41 |
I2C总线串行时钟线 |
3.9 |
31K |
24K |
| 42 |
I2C总线串行数据线 |
4.0 |
31K |
24K |
[Page]
2、解码集成电路TDA8843
TDA8843是超大规模解码集成电路，其内部包含图像中放、伴音中放、行场扫描、小信号处理、彩色解码、亮色分离、高压跟踪和过压保护等，具有I2C总线控制等功能，同时还具有东西校正和暗平衡自动调整功能。
表2列出了TDA8843的引脚功能及测试数据，供维修时参考。所测数据在49.75MHz，PAL D/K，彩卡圆模式下，所用仪表为FLUKE 79Ⅲ型。
表2
引脚 |
功能 |
工作电压（V） |
对地电阻R |
|
| 正测（Ω） |
反测（Ω） |
|||
| 1 |
第二伴音中频输入 |
0 |
1.4 |
1 |
| 2 |
外部音频信号输入 |
3.7 |
6.2M |
4.7M |
| 3 |
图像中频PLL，本机未用 |
0 |
~ |
~ |
| 4 |
图像中频PLL，本机未用 |
0 |
~ |
~ |
| 5 |
PLL环路滤波，外接RC滤波器 |
2.5 |
6.2M |
4.2M |
| 6 |
视频输出 |
3 |
4.3M |
4.7M |
| 7 |
I2C总线时钟线 |
3.9 |
31K |
24.3K |
| 8 |
I2C总线数据线 |
4 |
31K |
24.3K |
| 9 |
陷波去耦 |
6.7 |
6.0M |
4.1M |
| 10 |
S-VHS的C信号输入 |
1.1 |
88.1K |
87.7K |
| 11 |
S-VHS的Y信号输入，前置AV视频输入 |
3.4 |
6.1M |
4.5M |
| 12 |
+8V电源输入 |
8 |
2.8K |
2.8K |
| 13 |
内部视频信号输入 |
3.9 |
3.9M |
3.6M |
| 14 |
地 |
0 |
0 |
0 |
| 15 |
音频信号输出 |
3 |
6.2M |
4.7M |
| 16 |
SECAM解码去耦 |
0 |
~ |
~ |
| 17 |
外部视频信号输入 |
3.4 |
6.1M |
4.4M |
| 18 |
暗电流检测输入 |
5.1 |
4.4M |
3.7M |
| 19 |
B信号输出 |
3.2 |
7.6K |
7.6K |
| 20 |
G信号输出 |
3.1 |
7.5K |
7.5K |
| 21 |
R信号输出 |
3.0 |
7.5K |
7.6K |
| 22 |
束电流限制及场过流保护输入 |
2.4 |
218.8K |
239.0K |
| 23 |
R信号输入 |
3.3 |
6.1M |
4.6M |
| 24 |
G信号输入 |
3.3 |
6.1M |
4.6M |
| 25 |
B信号输入 |
3.3 |
6.1M |
4.6M |
| 26 |
消隐信号输入 |
0.3 |
1K |
1K |
| 27 |
Y信号输入 |
2.7 |
5.9M |
4.3M |
| 28 |
Y信号输出 |
2.7 |
5.9M |
4.3M |
| 29 |
B-Y信号输出 |
2.3 |
5.8M |
4.2M |
| 30 |
R-Y信号输出 |
2.3 |
5.8M |
4.2M |
| 31 |
B-Y信号输入 |
2.3 |
5.8M |
4.2M |
| 32 |
R-Y信号输入 |
2.3 |
5.8M |
4.3M |
| 33 |
标准色副载波输出，未用 |
4.3 |
6.1M |
4.2M |
| 34 |
3.58M晶振连接端 |
2.5 |
6.2M |
4.6M |
| 35 |
4.43M晶振连接端 |
2.5 |
6.2M |
4.5M |
| 36 |
色度解码滤波器连接端 |
4.9 |
6.2M |
4.5M |
| 37 |
+8V电源 |
8.0 |
2.8K |
2.8K |
| 38 |
CVBS输出 |
2.6 |
4.6M |
4.6M |
| 39 |
电源去耦滤波 |
5 |
6.0M |
380.5K |
| 40 |
行激励信号输出 |
0.4 |
6.1K |
6.1K |
| 41 |
行逆程脉冲输入及沙堡脉冲输出 |
0.4 |
6.1M |
2.1M |
| 42 |
PH-2滤波器 |
3.2 |
6.1M |
4.4M |
| 43 |
PH-1滤波器 |
4.0 |
6.1M |
4.4M |
| 44 |
地 |
0 |
0 |
0 |
| 45 |
E-W校正输出 |
0.7 |
62.5K |
62.4K |
| 46 |
场激励信号反相输出 |
2.3 |
70.4K |
70.3K |
| 47 |
场激励信号正相输出 |
2.3 |
67.4K |
67.3K |
| 48 |
图像中频信号输入 |
4.6 |
89.2K |
89.5K |
| 49 |
图像中频信号输入 |
4.6 |
89.2K |
89.5K |
| 50 |
高压跟踪及过压保护输入 |
2.5 |
23.1K |
22.8K |
| 51 |
场锯齿波形成电容连接端 |
3.8 |
6.2M |
4.6M |
| 52 |
场参考电流形成端 |
3.9 |
39.0K |
39.K |
| 53 |
AGC去耦 |
4.3 |
6.2M |
4.6M |
| 54 |
RF AGC输出 |
1.9 |
4.8K |
4.8K |
| 55 |
音频去加重连接端 |
2.9 |
4.5M |
4.6M |
| 56 |
伴音解调去耦 |
2.3 |
6.2M |
4.6M |
