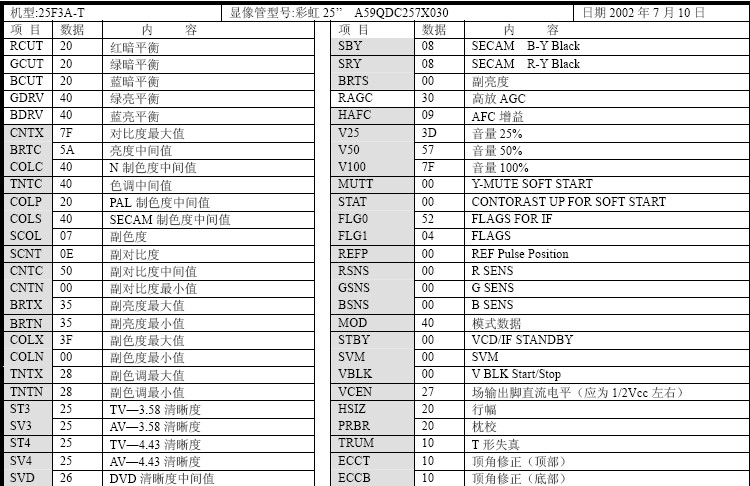

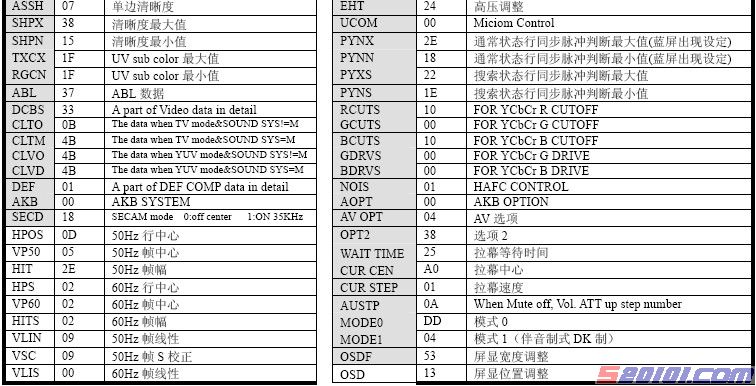

5. 工厂调试项目参数参考表八:总线数据表(仅供参考) 工厂调试项目参数记录
二、本机集成电路、信号处理过程1、本机所用集成电路：
- （1） TMPA8803CSN ：图像中放、伴音中放、视频信号处理、色度信号处理、RGB 输出电路及行、场振荡扫描电路,中央微控制器.
- （2） LA7840：场扫描电路
（3） CD2611 ：伴音功放电路2、集成电路功能及参数：
N402 LA7840
序号 |
功能 |
参考电压（V） |
参考电阻（KΩ） |
|
| 正向 |
反向 |
|||
| 1 |
接地端 |
0 |
0 |
0 |
| 2 |
输出端 |
13 |
0.45 |
1.9 |
| 3 |
泵电源输出端 |
25 |
0.5 |
∞ |
| 4 |
场扫描锯齿波信号输入端 |
0.95 |
0.9 |
1.25 |
| 5 |
场扫描锯齿波信号形成端 |
0.75 |
0.68 |
1.75 |
| 6 |
场电源端 |
25 |
0.5 |
2.95 |
| 7 |
场电源输入端 |
0.83 |
0.65 |
1.3 |
N701 CD2611
序号 |
功能 |
参考电压（V） |
参考电阻（KΩ） |
|
| 正向 |
反向 |
|||
| 1 |
电源 |
26 |
0.43 |
1.8 |
| 2 |
功放输出 |
10.9 |
0.58 |
1.6 |
| 3 |
空 |
0 |
|
|
| 4 |
地 |
0 |
0 |
0 |
| 5 |
空 |
1.2 |
|
|
| 6 |
地 |
0 |
0 |
0 |
| 7 |
音频输入 |
1.2 |
0.76 |
2 |
| 8 |
纹波滤除 |
9.3 |
0.78 |
1.9 |
N204 TMPA8803CSN
引脚 |
引脚名称 |
参考电压（V） |
参考电阻 |
||
| 无信号 |
有信号 |
正向（Ω） |
反向（Ω） |
||
| 1 |
波段1 |
5.0 |
5.0 |
800 |
2000 |
| 2 |
波段2 |
3.5 |
3.5 |
750 |
2000 |
| 3 |
键盘输入 |
9.0 |
9.0 |
460 |
600 |
| 4 |
数字地 |
2.0 |
2.0 |
750 |
600 |
| 5 |
CPU 复位 |
0 |
0 |
0 |
0 |
| 6 |
CPU 时钟 |
1.4 |
1.4 |
680 |
2000 |
| 7 |
CPU 时钟 |
1.2 |
1.2 |
680 |
2000 |
| 8 |
测试脚 |
6.6 |
5.0 |
680 |
2000 |
| 9 |
+ 5 V 电源 |
5.2 |
4.0 |
760 |
2000 |
| 10 |
电源地 |
1.8 |
1.8 |
750 |
3000 |
| 11 |
信号地 |
3.6 |
3.6 |
820 |
3000 |
| 12 |
脉冲 |
0 |
0 |
0 |
0 |
| 13 |
行输出 |
0.1 |
0 |
720 |
650 |
| 14 |
行AFC1 |
1.1 |
1.1 |
800 |
3000 |
| 15 |
场锯齿波产生 |
1.1 |
1.1 |
800 |
3000 |
| 16 |
场锯齿波输出 |
1.1 |
1.1 |
800 |
3000 |
| 17 |
行电源 |
9.0 |
9.0 |
450 |
600 |
| 18 |
空脚 |
1.8 |
2.8 |
760 |
1500 |
| 19 |
Cb 输入 |
1.8 |
1.8 |
760 |
1500 |
| 20 |
Y 输入 |
3.0 |
3.0 |
720 |
1400 |
| 21 |
Cr 输入 |
5.3 |
5.3 |
820 |
2000 |
| 22 |
TV 数字地 |
4.2 |
4.2 |
750 |
2000 |
| 23 |
C 输入 |
5.0 |
5.0 |
820 |
2000 |
| 24 |
视频输入2 |
0.9 |
0.9 |
720 |
900 |
| 25 |
TV 电源 |
0.2 |
0.2 |
800 |
2000 |
| 26 |
视频输入2 |
3.0 |
3.0 |
720 |
15000 |
| 27 |
ABCL 控制脚 |
3.0 |
3.0 |
720 |
15000 |
| 引脚 |
功能 |
参考电压（V） |
参考电阻 |
||
| 无信号 |
有信号 |
正向（Ω） |
反向（Ω） |
||
| 28 |
伴音输出 |
9.0 |
9.0 |
450 |
600 |
| 29 |
+9V 电源 |
1.8 |
2. 8 |
800 |
2000 |
| 30 |
PIF 输出 |
0.8 |
0.8 |
780 |
2000 |
| 31 |
SIF 输出 |
4.8 |
4.6 |
780 |
2000 |
| 32 |
外接伴音输出 |
2.0 |
2.0 |
640 |
680 |
| 33 |
SIF 信号输入和水平校正 |
0 |
0 |
0 |
0 |
| 34 |
DC 负反馈 |
1.4 |
1.4 |
820 |
2000 |
| 35 |
PIF 锁相环 |
2.8 |
2.8 |
750 |
1200 |
| 36 |
+5V 电源 |
5.0 |
5.0 |
470 |
800 |
| 37 |
滤波基准 |
2.6 |
2.6 |
800 |
2000 |
| 38 |
去加重 |
2.6 |
2.6 |
800 |
2000 |
| 39 |
IF AGC |
1.5 |
1.5 |
800 |
3600 |
| 40 |
IF 地 |
6.4 |
6.4 |
800 |
2000 |
| 41 |
IF 输入 |
1.6 |
1.6 |
800 |
2000 |
| 42 |
IF 输入 |
0 |
0 |
0 |
0 |
| 43 |
RF AGC |
2.8 |
2.8 |
800 |
2000 |
| 44 |
Y/C 电源+5V |
3.0 |
2.0 |
800 |
4000 |
| 45 |
监视器输出 |
2.8 |
2.8 |
800 |
2000 |
| 46 |
黑电平延伸滤波 |
5.0 |
5.0 |
500 |
1200 |
| 47 |
色解码锁相环 |
4.7 |
3.8 |
680 |
900 |
| 48 |
暗平衡监测 |
4.4 |
4.4 |
800 |
2000 |
| 49 |
+5V 电源 |
0 |
0 |
0 |
0 |
| 50 |
R 信号输出 |
8.2 |
8.2 |
550 |
1000 |
| 51 |
G 信号输出 |
8.2 |
8.2 |
650 |
1000 |
| 52 |
B 信号输出 |
9.0 |
9.0 |
450 |
600 |
| 53 |
TV 模拟地 |
4.0 |
4.0 |
820 |
2000 |
| 54 |
地 |
5.6 |
5.6 |
800 |
1300 |
3. 信号处理过程
（1） 图像中频信号处理：
高频信号由调谐器A101 经调谐选台、高频放大、混频处理后，从A101 的中频信号输出端（IF）输出，经耦合匹配网络加至前置中频放大器V101 的基极，中频信号经V101 放大、声表面波Z101 选频后，加至电视信号单片处理电路N204（TMA8803CSN）中频差分放大电路的对称端（41）、（42）脚。中频信号在N201 内进行中频放大，PLL 图象解调后，图象视频与第二伴音中频的混合信号从（30）脚输出。
（2） 图像信号处理：
N204（30）脚输出的信号通过伴音中频陷波器Z304（D/K 制）、射极跟随器V302 取
出视频全电视信号送至（26）脚进入TV/AV 电子开关电路，其输出信号一路进入视频信
号处理电路，另一路经C/VIDEO 电子开关送往色信号处理电路。
进入视频信号处理电路的视频信号经6dB 增益放大后，一路送往扫描单元，进行
行、场振荡后，从（13）脚和（16）脚分别输出行、场信号。
另一路进入电子开关切换电路,在内部完成S 端子、TV 及DVD 分量的切换，电子开
关输出视频全电视信号或色度信号送至带通/高通滤波器电路取出色信号,送至色度单元。
由色度单元输出R-Y、B-Y、G-Y 信号与视频单元输出的Y 信号都被送至矩阵单元产生 [Page]
R、G、B 基色信号，分别从（50）（51）（52）脚输出，送入末级视放电路CRT 板至显象
管电路。
超级中央微处理器N204 的（60）脚输出调谐反码PWM 信号，经V901 倒相放大、积分电路处理后，PWM 信号变成直流调谐电压，加到调谐器A101 的调谐电压输入端（TU）。N204 的（1）（2）脚输出控制信号，输入A101 内部进行波段切换。波段切换情况如下表：（续）
N204 波段开关真值表
工作频段 |
N204 |
|
输出 |
|
|
||
| ① |
② |
① |
② |
|
⑦ |
⑧ |
|
| VHF L |
L |
L |
L |
L |
|
H |
L |
| VHF H |
H |
L |
L |
H |
|
L |
L |
| UHF |
L |
L |
H |
L |
|
L |
L |
（3） 视频信号处理：
视频输入信号由XZA201 经耦合处理进入N204（24）脚，至TV/AV 电子开关。
音频输入信号由XZA201 经耦合处理进入N201（32）脚，至TV/AV 电子开关。
由N204（TMPA8803CSN ）来完成图像、伴音信号处理。
（4） 伴音信号处理：
在N204 的内部进行滤波，鉴频后得到伴音音频信号，伴音音频信号进入TV/AV 电子开关电路的音频开关电路，再经ATT 电路进行电子音量衰减后从（28）脚输出送至伴音功放电路N701（7）脚输入端，由TDA2611 来完成伴音功率放大输出至扬声器。
（5） 行扫描信号处理：
开机后9V 电压送至N204，由内部稳压电路提供行启动电压，使VCO 产生32 倍行
频振荡，经1/32 分频器、AFC1 和AFC2 移相电路作用，产生的行激励脉冲从（13）脚输
出推动行激励级V414，使其工作在开关状态。开关脉冲经行推动变压器T401 耦合，使
行输出管V411 工作在开关状态，输出信号经S 校正电容C412，行线性调整L414，R413
至行偏转线圈，产生一线性变化的磁场，使显象管电子束作水平移动，完成行扫描。
利用行扫描逆程期间在行输出管V411 集电极产生的上千伏脉冲高压，经行输出变压
器T402 产生27KV 左右阳极高压，8KV 左右聚焦电压，6.3Vrms 灯丝电压。另外在T402
的4 脚输出的逆程脉冲电压，经移相网络后送N204（12）脚。
从行锯齿波取样送至V432 去调制行输出波形，改变行扫描曲线，进行枕形校正。
（6） 场扫描信号处理：
TMPA8803（N204）的16 脚输出的场振荡信号，经R328 加到场扫描块LA7840 （N403）的7 脚场扫描锯齿波信号输入端，经驱动内部差分放大器微分形成场扫描锯齿波信号，最后从2 脚输出锯齿波信号加到偏转线圈，使电子束产生垂直偏转，完成场扫描。
（7） 电源电路：
该机芯使用的电源电路是典型的自激式脉冲调宽开关电源。主电路结构属降压型，是一个冷机芯电源，电路主要由厚膜电路STR6656 ，开关变压器T501，整流滤波电路等组成。AC220V 电源电压经全桥D503~D506 整流、C507 平滑滤波后，得到约DC300V 电压，加至厚膜电路HX501 的（3）脚，同时HX501 的（4）脚从R521、R520 得到启动电压，内部开始震荡，变压器T501 开始工作，T501 的（3）脚有电压输出提供HX501（4） 脚正常工作电压，变压器次级各引脚有电压输出，从主电压123.5V 取样的电压通过光耦反馈HX501 的（1）脚，强制震荡停止，达到平衡。T501（13）输出约24V；（14）约12V，然后经VD922 稳压形成5V-1 专供N204 的数字部分、接收电路、ROM，经N902 稳压9V，经VD905 和VD921 稳压5V-2；（12）脚123.5V；（16）脚200V。 [Page]
