一、产品维修资料bom
1、 工厂模式
按下遥控器“菜单”，然后依次按下9，4，4，3。进入工厂模式，在屏幕右上角显示M，即进入工厂模式

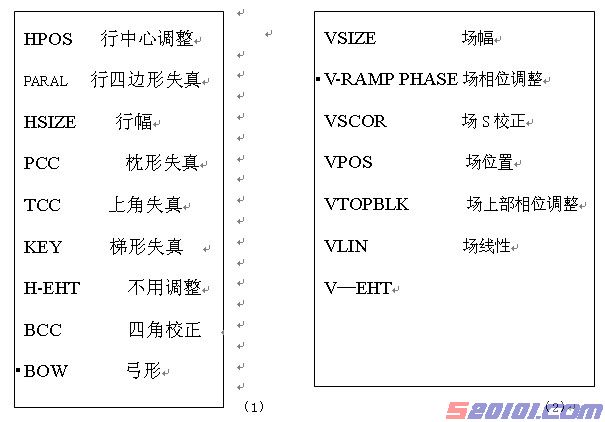

按菜单键二次显示图（1）菜单，表示工厂调整的几何失真参数；
按菜单键二次显示图（2）菜单，表示工厂调整的几何失真参数；

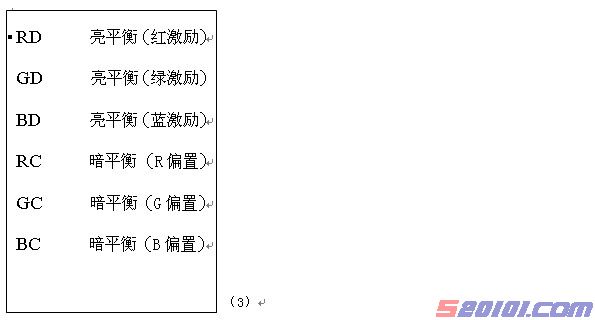

按菜单键三次显示图（3）菜单，表示工厂调整的白平衡
2、帘栅板调整
将工厂模式下，且屏幕上只显示“M”时按下遥控器上的“节能模式”，调整帘栅极电位器直到屏幕上出现一道稍亮的扫描线为止。退出直接按“节能模式”键。
3、白平衡调整
工厂生产中已调整好。一般通过调整亮平衡数字（RD、GD、BD）及暗平衡数值（RC、GC，BC）可自行调整。
4、进入工厂模式状态及退出
① 在正常收视下，按出菜单后，然后依次按下9，4，4，3。即可进入工厂模式。进入工厂模式后屏幕上显示“M”和扫描模式。
② 在正常收视下，（工厂模式在接通的情况下）按遥控器上ON/OFF键即可退出工厂模式。
③ 退出工厂模式后，用户不能进行工厂模式项目菜单的调整。
5、几何失真调整
在工厂模式下，进入几何失真调整菜单，可在PAL制状态下，按60HZ、75HZ、100Hz三种扫描方式依次序分别进行平行四边行，帧中心，帧幅，行中心，行幅，梯形失真，上、下角失真，枕行失真等调整。
6、电路介绍
①电源部分
电源部分采用FAIRCHILD电源方案，开关变压器经过整流共有四路电压输出：+B（133V）、+15V，+15V，+8V。
+B输出：
变压器10脚输出经整流后共分4路。第一路通过VD805整流输出133V给行输出变压器和行管V403提供+B电压，第二路通过R815、R815A为可控硅DK805提供反馈电压约为2.5V，通过调整反馈电压可改变电源的振荡频率，从而改变开关变压器次级各路的输出电压。第三路为VM板提供电压，第四路通过R811降压为高频头提供+33V的调谐电压。
开关变压器14脚输出的电压经过整流后分为以下几路。第一路为光耦提供+15V电压。第二路为稳压电源集成电路N805提供+15V电压。第三路通过VD812为N804（DC/DC板）提供+15V电压使之输出5V。第四路通过一个控制电路（用于待机控制的三极管）给7812，7809供电，第五路为行推动变压器的第1脚提供输入电压。
+5V输出共有三个来源：
第一个来源是N805稳压输出（+5V）为解码板供电，第二个来源是稳压块N100（稳压块）输出（+5V0），为伴音处理板（R2S15900）及高频头AGC调整供电，第三个来源是N804（DC/DC）稳压输出（+5V-2）为解码板供电。
行输出变压器6脚7脚输出整流后为帧集成电路N301（STV9379A）提供正程、逆程电压-13V/+14V，3脚输出电压经整流后为视放提供视放电压：215V。
+9V输出
N803输出+9V一路给数字板上集成电路U401（TB1306）提供电压，另一路给伴音处理板提供电压，
8V输出
通过VD817整流输出提供给静音电路的控制电压。
②信号通道
电视信号经过分离高频头接收、混频输出为图像、伴音中频信号，经中放板（TDA9885）处理后输出音频和视频信号。
AV1音频信号、HDTV音频信号经74LV4052选通后输出的一路信号，和AV2音频信号、伴音信号、DVD分量的音频信号在伴音处理芯片R2S15900内部进行选通，然后经过从CPU发出的总线控制信号对伴音处理芯片R2S15900分别进行选通处理，在其内部进行高、低音提升、环绕声等音效处理后， 分别从伴音板的31/32脚输出L，R给功放。
视频信号通过9脚（TV-VIDEO）输入给数字板。同时从AV1，AV2输入的视频信号，及从USB模块解码出的Y，C分离的视频信号和S端子输入的信号可同时进入FLI8120（集成电路U201）通过集成在其内部的MCU控制，在其内部进行选通后分别进行视频解码，经过数字解码后的图象信息送给图象处理模块进行黑电平延伸，梳状滤波，彩色提升等图象效果处理后输出ITU656格式的数字信号给FLI2300（集成电路U301）；从YPbPr、RGB输入的HDTV信号经FLI8125 A/D转换后然后再进行图象处理后也输出ITU656格式的数字信号给FLI2300；FLI2300对数字信号进行倍频（行，场频）、增减处理后，形成的图象信息在其内部进行D/A转换后从FLI2300的170，173，176脚输出Y、U、V信号。FLI2300输出的Y、U、V（已包含有OSD信息）信号在经过TB1306（集成电路U401）放大处理后输出给CRT板上视放块TDA6111Q。
Y，U，V信号, 行，场同步信号经过1306处理后输出行场激励信号, 模拟的R，G，B信号，以及放大了的EW信号,。通过输出的行激励信号来驱动行管的振荡；EW信号驱动枕校电路的工作；进入STV8172（场块）的V+，V-信号驱动场块完成场扫描。模拟的R，G，B信号通过激励CRT板上的TDA6111来产生显象管三枪的阴极驱动电压。
③场输出
本机场输出电路采用STV8172场扫描集成块，5脚为场扫描输出，与场偏转线圈连接，由数字板上TB1306输出的V+，V-信号由①、⑦脚输入，经过STV8172A整形，放大后由⑤脚输出给场偏转线圈完成电子束的场扫描，STV9379A为双电源工作方式、正程和逆程供电电压都由行输出变压器输出整流后获得，分别为+14V和-14V。
④静音电路、
静音电路是利用开机时U201（CPU）mute脚发出高电平，通过功放板上的V602，V601使8脚（TDA7497 mute控制脚）电平升高，达到静音效果。当换台时，CPU发出一个高电平（高电平时间稍长于换台时间），使N601，N602在换台期间静音，从而消除换台噪音。关机消噪电路，关机时考虑到时序是8V先于12V掉电使底版上的V612截止,V613导通迅速抬高TDA8947mute脚电平使之迅速达到静音状态。
⑤地磁校正电路
工作原理：地磁校正是利用加在地磁校正线圈上的直流电压产生的稳定磁场，调节由于各地地磁不同产生的图像偏的问题。一般是利用2路直流电压完成校正功能。本校正电路是利用电源提供的+12V直流电压和CPU发出的ROT信号来完成地磁校正功能。
具体电路：三极管V950、V951起到开关管的作用。V950基极为高电平时，V950导通，V951截止，C903通过R901、V950放电。C902通过R902、R904充电。当V950基极为低电平时， V950截止，V951导通，C903通过R903、R901充电，C902通过R904、 V951放电。调节PWM波的占空比，可以使V950、V951开关时间不同，从而使C902、C903充放电的时间不同，使积聚在C902、C903电压不同，所以输出电压不同。
以下为几种状态的数据：
当地磁校正状态为-50时，PWM波占空比约为1（几乎全为高电平），V950的B/C/E电压分别为：0.77V、0.1V、0.01V（导通），V951的B/C/E的电压为：0.06V、12.21V、13.35V。校正线圈两端的电压分别为：11.94V、-0.01V。
当地磁校正状态为50时，PWM波占空比约为0（几乎全为低电平），V950的B/C/E电压分别为：0.12V、14.46V、0.01V（截止），V951的B/C/E电压分别为：0.72V、0.15V、0.01V（导通），V952的B/C/E电压为：0.15V、14.082V、-0.06V。校正线圈两端的电压分别为：-0.06V、14.029V。[Page]
综上所述，当地磁校正数据由-50变化为+50时，校正线圈两端的电压由11.94V变化为-0.06V，另一端由0V变化为14.29V，从而产生一个稳定的磁场，用以调整地磁原因产生的图像倾斜。
⑥VM电路
基本工作原理：VM调制电路是利用了VM调制线圈产生的磁场，在电路中出现亮、暗变化时，改变扫描速度。当出现亮信号时降低扫描速度，使亮度信号更亮。当出现暗信号时加快扫描速度，从而使暗信号更暗。从而使图像信号变化区域轮廓更明显，达到更好的显示效果。
7、主要电路功能介绍
①电源厚膜KA5Q1265RF
KA5Q1265RF是faierchild公司开发的开关电源专用功率集成电路。它集成PWM控制器、待机低功耗和功率MOSFET于一体，内部包括电流模式PWM控制器，耐压650V的电流检测型功率MOSFET欠压锁定。热保护及故障状态自动复位电路，提供了完善的保护电路。
其各脚功能：①脚：初级输入电平②脚：地③脚：电源24V，正电源输入，当处于待机低功耗时，VCC电压为11—12V。④脚：光耦输出电压的误差信号由此脚反馈输入，当达到7.5V时控制电路锁定。（5）脚：开关振荡，用于外同步输入，当峰值达到12V时，控制电路锁定。
②R2S15900（SRS音频技术处理电路）
该集成电路主要完成音频的音量，高音、低音、音阶平衡的调整。它有五路R、L音频输入选择且有二路音频输出（其中一路为AV输出）。通过此芯片可实现3D-MONO，SRS，TUREBASS三种种音效模式的处理。以及对声音进行九段均衡控制处理。
伴音板接口各脚功能
(18)/(19)、(21)/(22)、(28)/(29)， (31)/(32)脚：左右声道输入；（2）脚：时钟线；（3）脚：数据线；（12）脚：5V；（13）脚：电源9V；（24）/（25）脚：左右音频输出；（1）/（4）/（6）/（8）/（10）/（14）/（17）/（23）/（26）/（30）脚：地；（5）脚：音频输入
③数字板接口
1.IR 遥控信号 17.GND
2.key2 置空 18. 12V
3.KEY 本控信号 19. 9V
4.GND 地 20.SW1 制式控制信号
5.STB 待机信号 21.5V—P CPU供电
6.SCL 总线数据 22.GND
7.SDA 总线数据 23.GND[Page]
8.GND 24.CPU+5V
9.GPIO1 IO口（送往读卡器） 25.GND
10.MUTE 静音信号 26.SDA 总线数据
11.GND 27.SDL 总线数据
12. 5V—P CPU供电 28.GND
13．GPIO2 制式控制信号 29. HOST—SCL 程序I/O口
14.PPWM2 功放待机信号 30. HOST—SDA 程序I/O口
15.GPIO4 制式控制信号 31. RESM 置空
16.GND 32. ROT 地磁校正
33. EW 东西校正 49.V+ 场正程激励
34.GND 50.V- 场逆程激励
35.HOUT 行激励 51 EWFB 东西校正反馈
36 .HBLK 行消隐 52.GND
37.ABL 自动束流控制 53. 置空
38 GND 54.GND
39.Y-HD 逐行信号 54.V3 AV3视频输入[Page]
40.PB-HD 逐行信号 56.GND
41.PR-HD 逐行信号 57.Tvin TV输入
42.VOUT 视频输出 58.GND
43. GND 59AFT 本振调整
44.Crin 置空 60.IN2 置空
45.Cbin 置空 61.GND
46.GND 62. Cin S端子色度信号
47.Vin2/Yin AV2视频输入 63.GND
48.GND 64.V1 AV1视频输入
各脚电压、对地电阻（测试方法同上）
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
| 电压（V） |
4.8 |
|
3.2 |
0 |
低 |
4.62 |
4.62 |
0 |
低 |
| 对地电阻（Ω） |
3.2K |
22.09K |
21.83K |
0 |
7.61K |
12.46K |
12.31K |
0 |
∞ |
|
|
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
| 电压（V） |
低 |
0 |
4.95 |
低 |
低 |
4.63 |
0 |
|
|
| 对地电阻（Ω） |
7.66K |
0 |
2K |
3.9K |
5.4K |
4K |
0 |
|
|
|
|
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
||||||||||||||
| 电压（V） |
0 |
11.96 |
8.9 |
4.17 |
4.96 |
0 |
0 |
4.89 |
||||||||||||||
| 对地电阻（Ω） |
0 |
1.02K |
2.23K |
2.7K |
2.67K |
0 |
0 |
2.2K |
||||||||||||||
|
|
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
||||||||||||||
| 电压（V） |
0 |
4.65 |
4.65 |
0 |
4.65 |
3.29 |
4.65 |
0.768 |
||||||||||||||
| 对地电阻（Ω） |
0 |
12.6K |
12.63K |
0 |
12.9K |
13K |
7.8K |
7.72K |
||||||||||||||
|
|
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
||||||||||||||
| 电压（V） |
4.35 |
0 |
4.02 |
0.85 |
5.74 |
0 |
0.7 |
0.7 |
||||||||||||||
| 对地电阻（Ω） |
30M |
0 |
3.34K |
4.72K |
4.85 |
0 |
78 |
78 |
||||||||||||||
|
|
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
||||||||||||||
| 电压（V） |
0.7 |
0.896 |
|
|
|
0 |
0.7 |
0 |
||||||||||||||
| 对地电阻（Ω |
80 |
0.534K |
|
|
|
0 |
75 |
0 |
||||||||||||||
|
|
49 |
50 |
51 |
52 |
53 |
54 |
55 |
56 |
||||||||||||||
| 电压（V） |
2.26 |
2.25 |
3.35 |
0 |
3.73 |
0 |
0.7 |
0 |
||||||||||||||
| 对地电阻（Ω） |
2.79K |
4.6K |
1.79K |
0 |
7.67K |
0 |
74 |
0 |
||||||||||||||
|
|
57 |
58 |
59 |
60 |
61 |
62 |
63 |
64 |
||||||||||||||
| 电压（V） |
0.67 |
0 |
1.97 |
3.73 |
0 |
|
0 |
|
||||||||||||||
| 对地电阻（Ω） |
199 |
0 |
14K |
7.7K |
0 |
74 |
0 |
75 |
||||||||||||||
④STV9379A（场处理电路）
各脚电压、对地电阻（测试方法同上）
|
|
① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
| 电压（V） |
0.93 |
13.8 |
-11.6 |
-13.8 |
-0.13 |
12.7 |
0.98 |
| 对地电阻（Ω） |
3.3K |
2.8M |
|
|
7.9 |
|
3.3K |
⑤高频头：
1.AGC 2. NC 3. AS 4. SCL 5.SDA
6. 5V 7. 5V 8. NC 9. 32V 10. NC 11. IF
|
|
1 |
2 |
3 |
4 |
5 |
| 电压（V） |
4.97 |
4.96 |
4.65 |
4.65 |
5 |
| 对地电阻（Ω） |
1.98K |
|
13K |
12.54K |
2K |
|
|
5 |
6 |
7 |
8 |
9 |
| 电压（V） |
5 |
32 |
|
低电平 |
低电平 |
| 对地电阻（Ω） |
2K |
0.442 |
149 |
|
3.97K |
|
|
10 |
11 |
|
|
|
| 电压（V） |
高电平 |
2.26 |
|
|
|
| 对地电阻（Ω） |
|
4.68K |
|
|
|
⑥TDA6111Q（视频放大电路）
各脚电压、对地电阻（测试方法同上）
|
|
① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
| 电压（V） |
3.2 |
12 |
3.3 |
0 |
7.5 |
214.4 |
137.6 |
156.3 |
136.9 |
| 对地电阻（Ω） |
1.2K |
1K |
1.3K |
0 |
14K |
∞ |
∞ |
∞ |
101.3K |
以上测试信号为：数码照片图像。
- U201（CPU）基本知识：
FL8120是美国GENESIS公司最新研发的集成嵌入式微处理器（MCU），三路ADC转换通道，2D视频解码，SCALER运算处理于一体的视频信号处理芯片。它具有图象边缘自修正，自适应彩色，对比度调整等等强大的功能，输入的TV全电视信号；Y、CR、CB分量输入信号； Y、C输入信号；视频1；视频2。进入FLI8125的视频信号通过ADC通道转化为数字化的视频信号，并同时分离出行，场同步信号。视频信号经过解码模块进行数字解码，再把经过解码的信号进行运算处理后输出 24bit BTU656信号（ R，G，B）输出。另外此集成电路包含的ROM，RAM接口可通过总线传输的信息对外部32位 SDRAM进行存取数据的操作同时按照FLASH里的程序来执行指令完成的整机的各项工作。同时此集成电路含有KEY，IR，MUTE，STANDBY等控制信号可方便的对机器进行操作控制。
一、常见故障
1.不开机（三无）
开机指示灯不亮可初不判定无5V—1输出，本机指示灯所用5V为N805输出，N805输入为从开关变压器次极整流出的15V电压，
这样可断定15V电压输出不正常且严重偏低（大约为5V），同时发现N806正常，DC/DC板也正常（量输出对地电阻），
另外考虑到电源部分取样电路也为15V供电，随后发现可控硅已经失灵更换完DK806后，开机正常。
- 不开机（指示灯亮，机器无高压产生）
用万用表测量开关变压器次级+B，15 V输出都正常，给数字板供电的5V，9V，12V都无异常，这样可判定为数字板不良，没有发出行激励信号。更换数字板后开机正常。 [Page]
- 图象偏色
先判定R，G，B输出是否正常，若正常，CRT板上各枪电压大概为183V，158V，182V。这样可以判定白平衡参数需要调整，进工厂模式，
选第三屏调整亮，暗平衡的参数。
- 开机无图（有高压声）
开机有高压说明电源，行，场部分工作正常，测CRT板上R，G，B激励信号发现都为0.6V左右。拔掉连在数字板上的视放线束，量数字板R，G，B接口电压
发现异常，更换完数字板后正常
- 按键失灵
本机使用的是触摸式按键，所以按键板和前框亚克力板的配合，十分关键。再拔掉连在底版上的本控连接线后发现正常。可判定按键板问题，拆下重新装配后机器按键正常。装配时，不能让前框挤压按键
- 有图无声
因为本机伴音处理电路采用独立的伴音板，既然已经有图象显示说明5V，9V各路供电电压都正常，可以用示波器测量
送给功放板的左右声道是否有信号，发现没有信号，说明伴音处理芯片已经损坏，更换伴音板后恢复正常。
- 图象出现枕形失真
进入工厂模式后调整PCC一项不起作用，检查枕校电路，用万用表量取枕校管各脚对地电阻无异常，量取从数字板出来的EW信号波形也无异常，怀疑行电路引起此故障，发现两个行阻尼管的其中一个已被反向击穿，更换后图象正常。

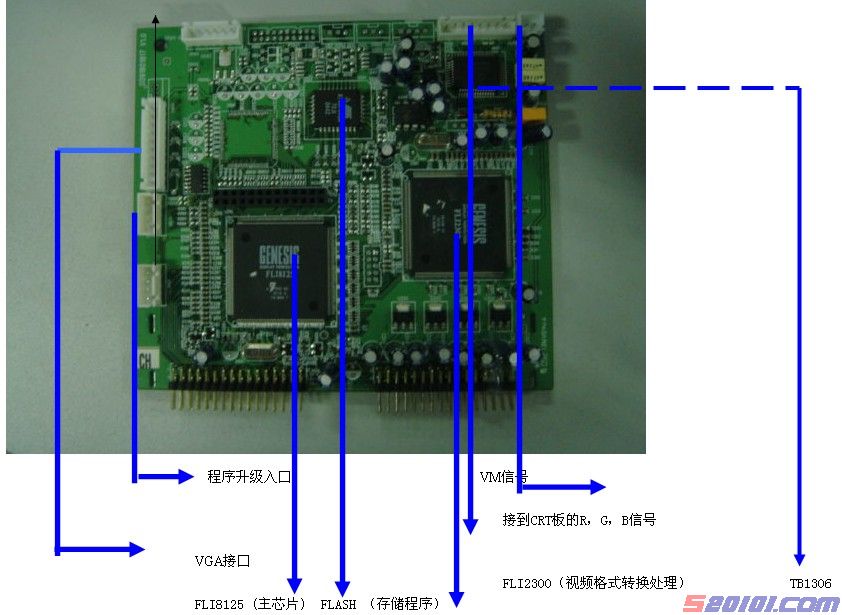

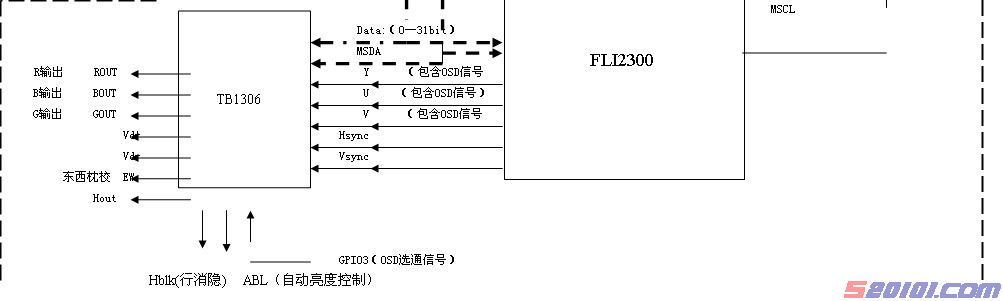

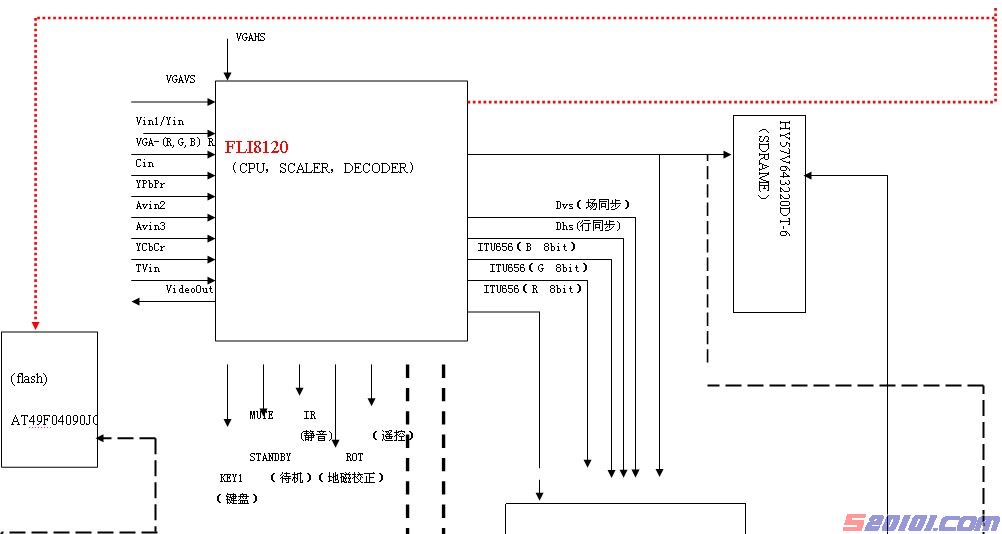

三、数字板信号流程
