一、6D66 机芯概述
6D66 机芯是创维高清研究所研发，它的主芯片是采用MSTAR 半导体公司的视频处理芯片MST5C28 ，此芯片功能强大，除了具有超强的图像数字处理功能，还具有HDMI 数字接口，内含伴音处理器，只有128 脚封装，外围元件少，性价比高。目前主要用在创维的大屏幕高清彩电上，如：32D98HP 、32D18HT 。6D66 机芯采用的是多频归一的高清信号处理方案。
二、6D66 机芯主要功能简介：
数字先锋V12/A12；采用全数字视频处理；逐行变频技术；数字动态图像补偿、内插技术；数字色度补偿D.CTI 、动态数字降噪D.DNR；扫描速度调制SVM 、彩色增强功能；I2C 总线控制；全面兼容电脑显示信号；黑色扩展、YUV 输入；屏幕保护画面、健康互动平台；定时开关机、定时预约功能；中英文菜单友好界面显示；S 端子输入/视频输入输出端子；256 频道记忆功能；图像清晰度提升电路；图像边缘几何失真数字校正技术；图像静止、音量补偿；国际线路并可接收射频NTSC 制式；
16：9 高清模式显示、转台静像；全数字影音传输接口AIRLINE；
特注：6D66 机芯不但能通过S/AV1/AV2 接收标准NTSC/PAL 视频信号，还有一路Y、Pb/Cb 、Pr/Cr 分量视频输入，它可以接收隔行DVD 与逐行DVD 信号,还能接收高清晰电视信号(1080i/50Hz 、1080i/60Hz 、720P/50HZ 、720P/60HZ) 、1080P/50HZ 、1080P/60Hz, 同时本机芯的VGA 接口还支持VGA(640*480) 、SVGA(800*600) 、XGA(1024*768) 等多种电脑显示模式, 成为可以替代电脑显示器的多媒体电视。
三、6D66 机芯遥控器图及相关按键功能说明：
补充以上遥控器功能键说明：
① 彩色增强键：
此功能可改变各种颜色的浓度，连续按此键可在“关”、“标准”、“增强”三种状态间切换。
② 速调键：
按此键可在关、中、强三种状态中切换，该功能可以使图像轮廓更清晰。能使白色的字体更细更亮。（建议此项设置为中或强）。
③ 静像键：
图像静像功能可让您从容记下屏幕上显示出的重要信息。按此键可让活动的图像静止。再按一次该键，即可回到活动图像状态。（YPBPR 、电脑、AIRLINE 状态下静像无效）。
④ 切换键：
按此键可进入信号源选择菜单。可在电视/视频1/视频2/S-视频/YPBPR/ 电脑/AIRLINE 之间切换。（当转到AIRLINE 状态时，由于处理时间较长，会有一段黑屏时间，请耐心等待。）
⑤ 音量补偿键：
按一下此键，出来音量补偿菜单，用户可根据个人喜好按音量+/-键调节音量补偿参数，对当前频道的音量会有变化。在音量补偿菜单下，再按一次此键可退出该菜单。
⑥ 16:9 键：
TV/AV 状态下，按此键可在16:9 、4:3、影院模式之间切换。YPbPr 在576P/I 、480P/I 状态下可对16:9 、4:3 进行切换，VGA 下可在16:9 、4:3 进行切换。
⑦ 童锁键：
按此键将童锁打开时，电视机上除电源开关键外所有键均被锁定，只有按遥控器的童锁键才可解除童锁。
⑧ 节目分类键：
按这个键可以直接切换当前选择的分类。如果没有该分类节目，显示该类节目不存在，当前分类回到综合类。若按住4 个分类键中相应的键不放，3秒后自动将当前节目设置为相应的分类。
四、6D66 机芯主要芯片介绍：1、高清数字处理芯片MST5C28 的功能特点：
MST5C28 是采用MSTAR 半导体公司的READY-HDTV 高清视频数字处理芯片，芯片功能强大，除了具有超强的图像数字处理功能，还具有HDMI 数字接口，内含伴音处理器，128 脚封装，外围元件少，性价比高。它的特点如下：
1．1、性能简介：
适用于TV 全功能控制管理与多媒体功能PC 显示器的管理与控制；输入支持到SXGA 与1080P 格式的高清信号；视频彩色解码并具有2D 的梳状滤波器；具有多功能的伴音解调与处理器；三路10bit 的AD 转换器，支持RGB/YpbPr 信号的输入，并含有10bit 的DA 转换输出；完整的DVI/HDCP/HDMI 自适应的输入处理；高质量的图像缩放处理与3D 视频隔行转逐行处理；内含屏幕字符显示输出；低电磁干扰与低功耗；128 脚的PQFP 的封装形式。
1．2、PAL/NTSC/SECAM 视频解码器：[Page]
支持NTSC 、NTSC-4.43 、PAL（B、D、G、H、M、N、I、NC）制式和SECAM 制；自动彩色识别；自适应PAL 、NTSC 的2D 梳状滤波器；
1．3、多标准的TV 音频解码处理器：
支持BTSC/NICAM/A2/EIA-J 伴音的解调检波与解码；
调频立体声的解调与检波；
左右立体声、单声道与音频SIF 中频输入；
支持重低音输出；
音频控制处理，它包含：音量、音调、平衡、均衡器功能、虚拟立体声处理、静音控制等；
声音延迟处理可编程；
1．4、自适应的RGB 输入：
一路输入支持最高到150MHz；电脑VGA 输入最高可支持到SXGA/75Hz；支持HDTV RGB/YPbPr/YcbCr；支持高清信号到1080P；支持复合同步信号与SOG 同步信号传送方式；自动彩色校准。
1．5、DVI/HDCP/HDMI 自适应输入：
输入支持最高到150MHz （支持到SXGA/75Hz）；自适应的DVI1.0 的输入接收；高带宽的输入支持HDMI1.1 的自适应输入；支持高清信号到1080P 。
1．6、视频处理与转换：
高质量的图像缩放处理；3D 运动自适应的隔行处理；边缘平滑算法使图像边缘更清晰自然；
3：2 PULL DOWN 与2：2 PULL DOWN 自适应电影模式的播放；3D 降噪；支持100HZ 的隔行输出；10bit 的DA 转换输出；SVM 扫描速度调制输出。
1．7、微控制器MCU 部分：
采用8032 内核8-bit 的MCU 处理器；内含字符发生器，数字锁相环字符振荡器，可产生本机芯所用字符；支持外接MCU 控制；
2、中放处理芯片：LA75503 芯片性能介绍：
2．1 概述
LA75503 是一片适应于多制式标准的完全准分离型VIF/SIF 中频解调集成电路，采用单5V 供电，应用电路较简单。LA75503 具有以下特点：1）VCO 无调整PLL 检波电路 2）数字AFC 回路 3）RF 延迟AGC 调整 4）内置伴音带通滤波器及陷波器6.5MHz 、6.0Hz 、5.5MHZ 、
4.5MHz 5）PLL-FM 鉴频电路
2．1 管脚功能说明
如下图，LA75503 共有24 个管脚，各管脚的功能描述如下（图1-2）：
第1 脚：（SIF INPUT）伴音第二中频输入端，必须保证该脚输入电平应小于90dBuV 。第2 脚：（FM FILTER）
这是一个FM 反馈滤波器端口，外接由R126 和C129 组成滤波器。通常C129 的标准值为1uF，R126 要求为3K，这两个元件参数如发生变化，可能会影响音频输出信号低频输出区域的幅度。第3 脚：（1st SIF OUT）
第一伴音中频输出端。第4 脚：（VIDEL-OUT）全电视信号（CVBS）输出端，此脚输出的视频幅度标准峰峰值为：2Vp-p 。第5 脚：（SIF AGC FILTER）伴音中频外接滤波器。外接C128 ，此电容的参数可以使用在0.01uF 至0.1uF 之间。第6 脚：（APC FILTER）锁相环检测APC 滤波器，外接C127 和R124，R124通常为330 欧，C127 可以使用0.47uF
至1uF 之间，当C127 为1uF 时，对过调制信号解调效果较好。第7 脚：（FLL FILTER）
VCO 自动控制锁相环滤波器。外接C126 标准参数为1Uf。此外这个脚也可以用来监控图象中频的准确度，如果图象中频（LT102 中周）调试得准确的话，此脚电压应为3.6V±0.1V 。第8 脚、第9 脚（VCO COIL）
外接一个频率中心点为38MHz 的中频中周。第10 脚、第11 脚（SYSTEM SW）
这两个脚为伴音制式切换脚，LA75503 可支持I（6.0MHz）、D/K(6.5MHz) 、B/G5.5MHz) 、M/N(4.5MHz) 这四种伴音制式，根据这两个脚步的切换电压不同组合，芯片内部会选择相应的伴音带通滤波器及陷波器。其切换电压和伴音制式的逻辑关系如下表：
| 第10 脚 |
第11 脚 |
B/G |
I |
D/K |
M/N |
| 低电平0V |
低电平0V |
|
|
|
√● |
| 低电平0V |
高电平3.3V |
|
|
√● |
|
| 高电平3.3V |
低电平0V |
|
√● |
|
|
| 高电平3.3V |
高电平3.3V |
√● |
|
|
|
表1.1 制式切换电压和伴音制式的逻辑关系
第12 脚：（REF OSC）
此脚有两个功能：1）外接一个4MHz 的基准时钟，时钟信号输入幅度必须大于86dBuV 以上；或直接接一个4MHZ 的晶振，由其内部振荡电路产生一个4MHz 的基准工作时钟。2）此脚还有一个功能则是选择芯片的图象中频：当此脚接一个220K 的电阻到地时，芯片工作的图象中频为38MHz；当此脚接一个220K 的电阻到VCC 供电端（5V）时，芯片工作的图象中频为39.5MHz；当此脚步不接任何电阻时，当此脚接一个220K 的电阻到地时，芯片工作的图象中频为38.9MHz 。第13 脚：（AFT OUT） [Page]
AFT 输出脚，当输入的IF 频率与芯片工作中频一致时，此脚电压为2.5V 。第14 脚：（RF AGC OUT）
高放延迟AGC 输出端。当在高频头输入端输入一个60dB 的RF 信号时，调整VR101，使第14 脚的电压为4V。第15 脚：（IF AGC FILTER）
中放AGC 滤波器，外接C121 ，此电容可使用0.01uF 至0.022uF 的容量。第16 脚：（1st SIF INPUT）第一伴音中频（31.5MHz 、32MHz 、32.5MHz 、33.5MHz）信号输入端。第17 脚：（VCC）电源供电端。LA75503 的标准工作电压为5V，其正常工作电压范围为4.5V 至5.5V。
第18 脚：（GND）公共接地端：第19 脚、第20 脚：（VIF INPUT）图象中频输入端。
第21 脚：（FILTER CONTEOL CAPACITOR）
内接声音带通滤波器和陷波器，外接C120，C120 的使用参数一般为0.47uF 至1uF 之间，调节此电容的大小，可改变视频输出的S/N 比，和AM 和PM 信号的噪声。第22 脚：（SIF PLL FILTER）
SIF 锁相环滤波器，C118 为0.01Uf，C119 为1000pF，R116 为3K。第23 脚：（RF AGC VR）：外接延迟AGC 调节电位器。第24 脚：（FM DET OUT）：声音输出脚。
3、RGB 处理器LM1269 性能说明：

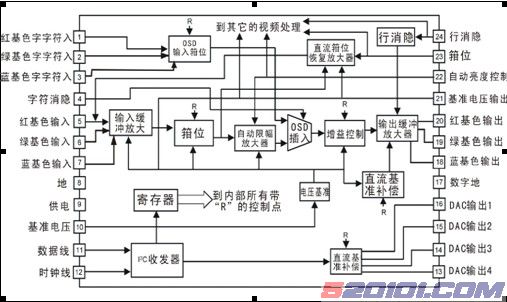

LM1269 为一块110MHz 适合I2C总线控制的RGB 视频放大系统。它所有的参数可由I2C总线控制，并具有110MHz 带宽的前级放大器，它的输出分交流的R、G、B与直流DAC输出，交流的R、G、B输出只是三基色的交流成份，直流成份则为DAC输出，其中前三路DAC 的输出为cut-off 的控制，同时作为整机的亮度控制，第四路DAC 能被设定成改变前三路DAC 的输出，也用作亮度调整，并这四路DAC全部可由I2C总线调整。在我们的维修中，若直流DAC 输出电路出现故障刚会造成只有色度信号，而没有亮度显示在屏幕上，会造成整机的画面很暗。整机的亮度、对比度可在此IC得到精密的控制。LM1269 的内部框图见下：
