海信液晶电视501、582系列主板维修方案

摘要：

一、582系列板型共包括如下机型（TLM3737、TLM3777、TLM4077、TLM4237、TLM4277、TLM4777、TLM4277W） 上述机型的主板前期使用RSAG7

一、582系列板型共包括如下机型（TLM3737、TLM3777、TLM4077、TLM4237、TLM4277、TLM4777、TLM4277W）

上述机型的主板前期使用RSAG7.820.501印制板，后期统一使用RSAG7.820.582印制板，机芯方案为GM1501+FLI2300，除TLM4077、TLM4777使用三星屏和TLM3737(2) 使用友达屏外，其它机型均使用LG屏。

二、更改事项

1、LVDS逻辑线

1）501主板LVDS逻辑线统一更换为HX-5001B1，SAP编码：1020486

2）582主板LVDS逻辑线统一更换为HX-5006，SAP编码：1023578

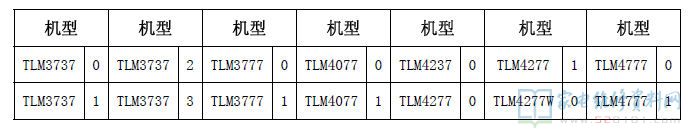

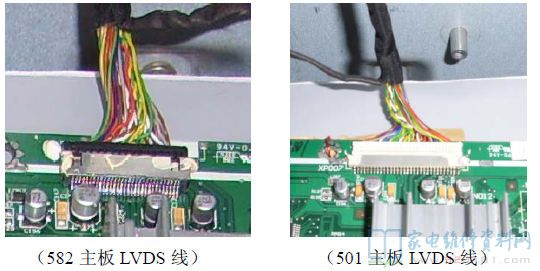

3）501和582板子的LVDS逻辑线与主板连接不同，如下图 ：

2、主板

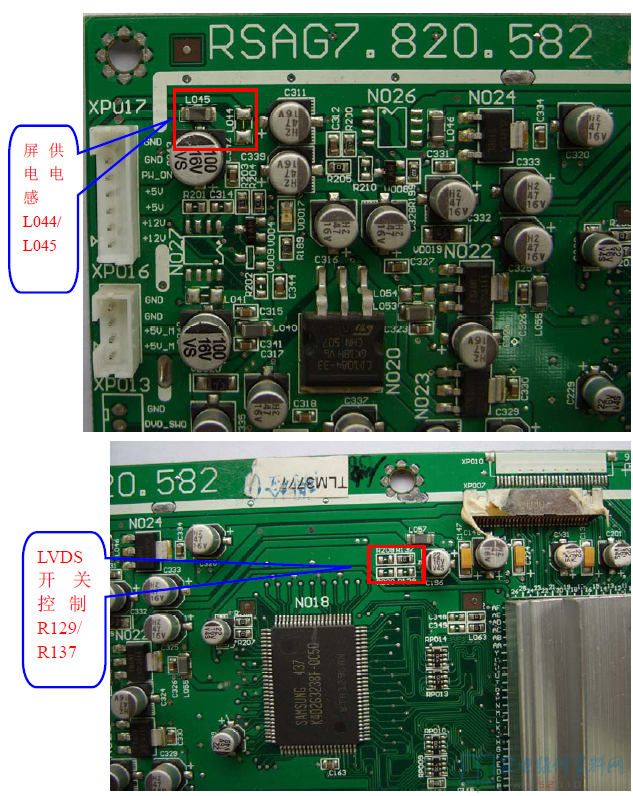

1）因各种板对应不同的屏，屏供电不同，因此分5V和12V两种板，统一将屏供电5V电感L044改到12V电感L045处。

2）将逻辑板开关控制接地，即去掉R129，连接R137。 修复后切记将L045取下，恢复到L044，否则此板用在5V液晶屏上将烧坏屏。另R129、R137恢复原样，否则会出现花屏。如下图

3、伴音板 不需更改

三、主板、伴音板、电源板及其它板子间连接线对照表

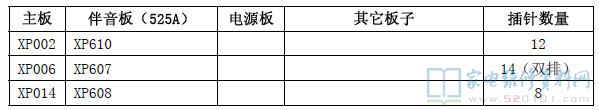

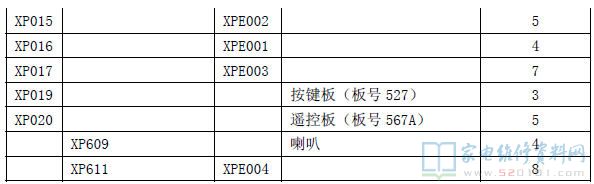

1、主板与525A伴音板

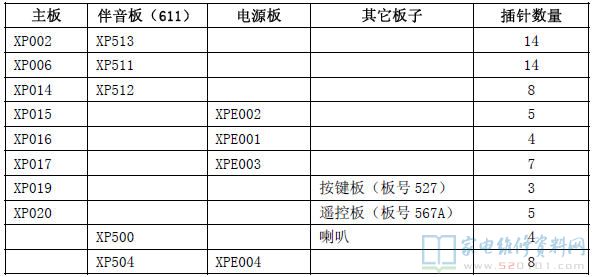

2、主板与611伴音板

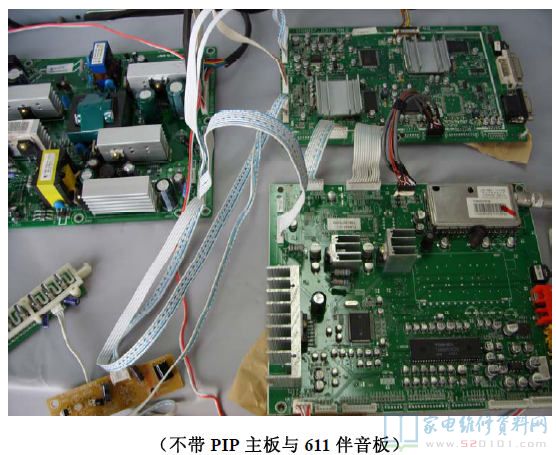

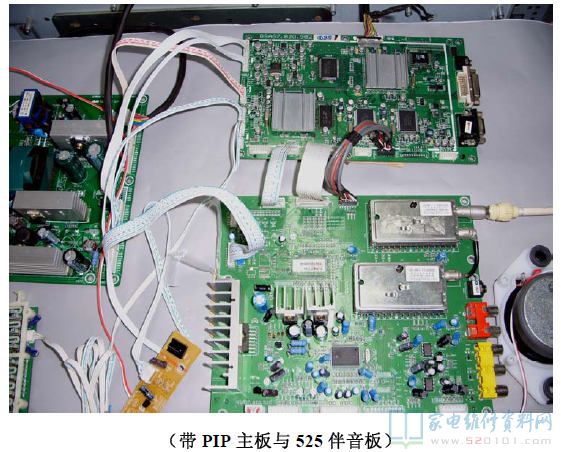

四、板子连接图

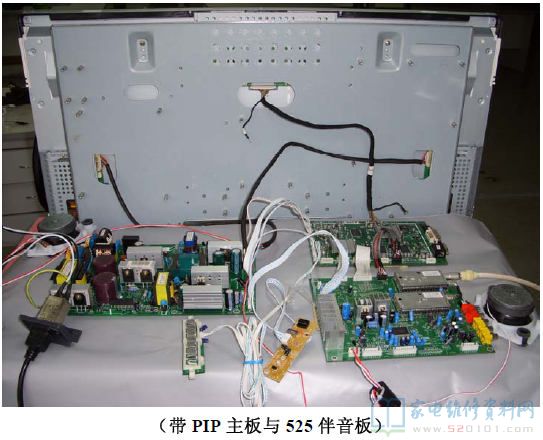

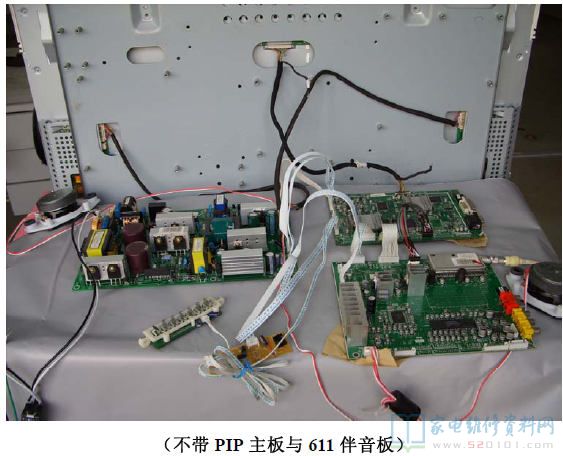

五、工装连接图

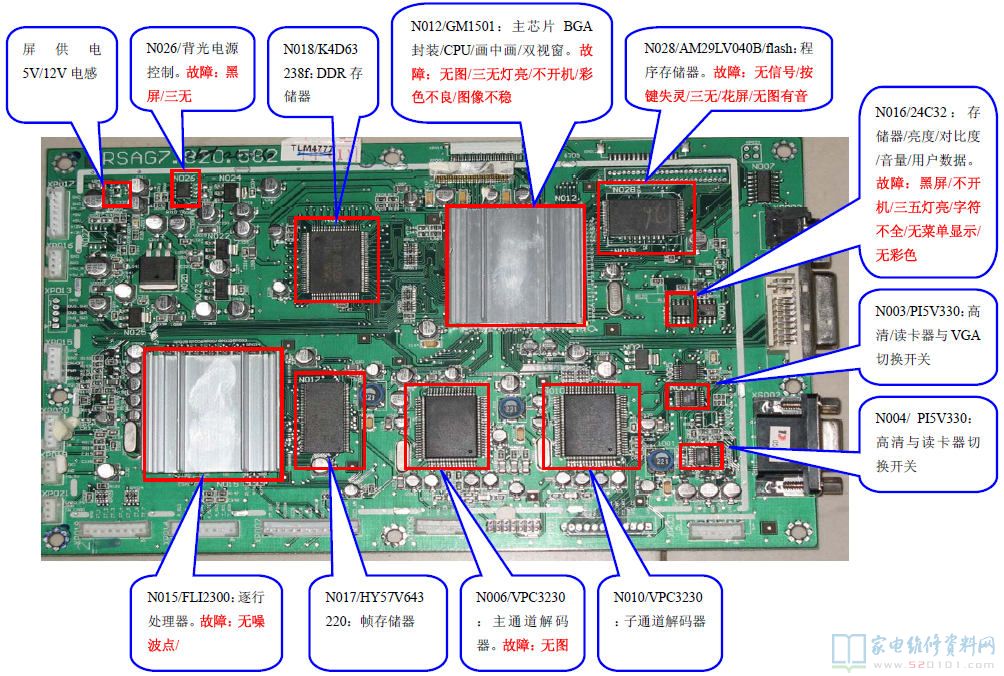

六、故障点示意图
