一台海信LED50K360J型液晶电视，三无。此机电路主要由电源背光二合一板（RSAG7.820.5104/ROH）和主板（RSAG7.820.5277/ROH）组成。目测未见明显异常元件。该机开关电源输出16V/1A和12V/2A两组电压。通电后测得16V和12V分别在14.8V-30V和11.6V-18.7V之间跳动，PFC电压为318V。断开主板的供电线后再测，电压无变化，判定电源稳压不良。在路检测光耦N803（PC817），三端稳压块N804（TL431）及相关元件，均正常。根据经验，直接代换N8O3，上电试机，测16V为15.3VJ2V为12.7V、PFC电压仍为318V，看来PFC电路应该是主板工作后才启动。接上主板，还是三无，估计是电源输出电压过高将主板也烧坏了。
拆下主板细查，发现DC-DC转换芯片N30（54528）旁边的电阻R19已烧焦。查看电路，⑧脚为12V供电输入端，⑤、⑨脚为接地端，⑥脚为稳压输出端。测N3O@脚对地阻值为0Q，拆下N30再测，⑧脚对地不再短路，且⑥脚对地阻值正常，由此判断N30已损坏。由于笔者手头无N30，决定采用代换维修。

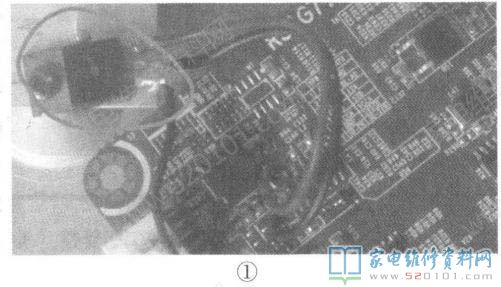

根据经验，N30的输出电压应该在3V〜5V之间。更换R19，并用三端稳压块LM1117-3.3代换N30，上电试机，仍三无；又换上LM7805开机，故障排除。此时测得16V为17V、12V为12.6V，PFC为385V。工作一会儿后，手摸LM7805，感觉温度偏高，于是给LM7805加上一块小散热片，并就近固定好LM7805，如图1所示。
经过两小时试机，一切正常。编后语：液晶电视主板上的DC-DC电路均为高效低耗的变换电路。在本例维修中，采用普通的三端稳压块LM7805代换以芯片54528为核心的DC-DC电路，此法并非应急维修上策，因为LM7805的自身功耗较大，输出电流偏小（最大值为1A）。实修时，建议采用低压差三端稳压块（如LM1117或1084系列）进行代换维修.
