对于海信液晶带有SMA—E1017的电源想来大家都非常熟悉，我不想多说，只是想介绍一下关于此类电源的一些典型故障的维修及其认识。
电源板炸件的问题：
对于炸件的机器，大家都比较敏感，特别是看到SMA—E1017炸掉，FQA24N50击穿，在我们的心中就比较紧张，恐怕下次再开机时，还会出现这些原件再次炸掉的危险，甚至不知如何下手，才能将机器修好。
关于此类故障应该怎样维修，我想以下一些地方入手：
首先要分析一下元器件炸裂的原因，首先是PFC电路的场效应管为何击穿，究其原因无非两点：1.场效应管过流。2.场应管过压。我们知道场应管过流会损坏，为什么呢？因为在过流时，两个PN结会击穿，而更多的原因是由于Ton周期过长，场效应管在截止时反压过高而损坏。为什么呢？在硬开关中电路中，在开关管的集电极加上吸收回路来降低开关管截止时形成的高压。其电压的大小与电流的变化率成正比(正比于di/dt)，也就是当开关管截止时，开关管的反压最高。对于软开关的电源又是如何呢，所谓软开关就是将开关管开关时的功耗降低趋向于0。｛我们知道mosfet管的开关时呈阻性，在其饱和导通时呈低阻特性。在平板维修时我们会发现IRF7314，mosfet管的d、s两端的压降用我们的万用表是量不出来的，而普通三极管的饱和压降为0.3V。对于使用场效应管的开关电源，开关管之所以热，其原因就是因为其开关损耗严重。软开关是指ZCS（zero current switching零电流开关）和ZVS(zero voltage switching零电压开关)。｝由上可知，开关管在截止时若使用软开关只能使用ZCS,在使用软开关时，开关在截止期间仍然有高压存在，而这个高压，只有零电流时出现。因为在谐振电路中，只有零电流时，电容和电感两端的电压达到最高。由此，我们可以知道当电流超过正常值时，开关管截止时的电压比正常时会高。当这个电压超过其极限值时就会击穿。也就是Ton的周期过长，会损坏开关管。我们修普通电源输出电压高，会损坏开关管原因就是如此。开关管过压会损坏，就不需要再说明了。
所以PFC电源炸件的问题如何解决应从如下入手：
开机炸件属于反馈检测电路有问题，其关键脚是9脚（pfb/ovp），该脚直接PFC输出电压的高低，及其过压保护。重点检查RE017、RE018这两个电阻阻值增大会出现PFC电压高，在早期的机器中出现比较多的是RE017、RE018阻值增大，造成CE019炸裂。还要注意CE017是否漏电。还有一个更为关键的脚就是10脚。该脚为CS，既然是CS而不是OCP，这就决定了它的功能是电流开关（CS为current switching电流开关,而ocp为over current protect 过流保护），该脚决定着Ton的时间，由下图可知：

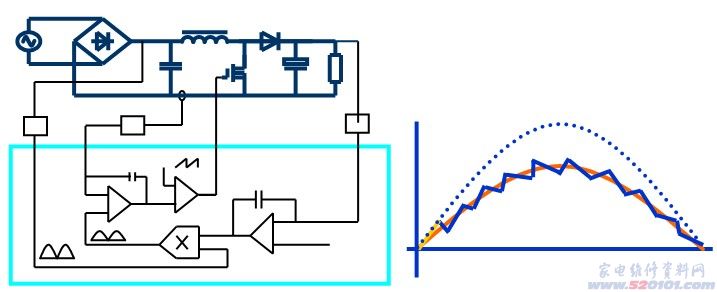

其中左边是一般PFC电源的原理图，右侧是PFC电流波形。由左图可知，PFC电源稳压主要是由输出电压的1／k分压后作为反馈量进行稳压的。这个1／k＝re019/(re017+re018),由此我们知道re017和re018阻值增大、 ce017漏电，都会导致反馈量减小，pfc输出电压升高。早期的77系列的B+PFC爆电容的技改之一的R017、R018用五环精密电阻原因就是如此。右边的示意图中每一个锯齿波就是一个开关周期，这个锯齿波由峰值开始下降就是开关管由导通变截止的转折点。这个转折点在很大方面是由电流峰值检测控制的。所以要重点检查RE012、RE013、RE014，测量CE009是否漏电。还有一个问题，那就是灌流电路，在通常情况下，场效应管击穿，往往伴随着灌流电路的损坏，这部分电路也要多查一下，通常限流电阻，激励三极管会损坏，灌流电路的原件如检查有误，一般不会马上就烧场效应管，会有较长的滞后过程。那是因为灌流电路不好会造成激励不足，时间长了才会烧开关管，这种情况在修普通电源（TDA16846、TDA4605、MC44608等）时应该遇到过，我们应该修过。如开机一段时间后，感觉开关管特别烫,这种情况多属于激励有问题，要多查一下灌流电路的原件，这些原件在路基本能够测量出来，但是DE003不能在路测量，因为它并了一个68欧电阻，开关管损坏，这种二极管有时也会损坏。5VM、12V、14V电源的故障率比较低。常常是整流二极管损坏或是LM2576带载能力损坏，其它地方坏的比较少。还有就是24V电源的问题，24V的故障率比较高，因为这一部分占有整个电源70%输出功率，高压大电流是故障高发的原因。电源厚膜（STR—X6769 STR—W5667）损坏的比较多。对于此部分，常常出现的故障地方：对于STR—X6769厚膜有CE027、RE009、RER008的机率比较高，RE031、RE032、DE009、DE511也有损坏的，机率不是很高。对于CE027损坏的，在更换时，要选取耐压的电容（最好是2KV的），因为该电容不仅能起到开关管截止时产生高压的吸收作用，而且还提供谐振回路，给软开关提供最佳开关点，降低开关功耗。如果它损坏后，电源厚膜很快就会损坏。对于STR—W5667厚膜常坏的也是RE008、RE009,只是它还有几个并发出现的地方，RE033、RE034、光藕N004。由上我们可知，对于厚膜、场效应管损坏的。我们只要注意吸收回路、检测反馈回路及限流电阻就可以了。
不同厂家的PFC电源差异较大（如液晶电源上常用的晶辰电源，也是宽电源输入的，对于不同的电源输入有专门的检测电路，为提高输出功率使用场效应管进行整流等等）。为了提高一次维修的成功率，我们可不可以想一些其它的方法：比如说降压维修，我们的电源是宽电源输入（85－264V）,降低输入电压会使开关的反压降低，开关管就不容易损坏，24V电源单独维修等等。实际上不需要这些方法。关键点注意后，维修起来速度比较快，成功率也很高的（一般不会有恶性的元器件损坏）。
还有一个问题就是关于接假负载的问题，一般来说对于使用STR—W5667的电源在12V输出上接40W的灯泡，PFC电源就能够起动，而对于使用STR—X6769的电源，12V使用40W的灯泡作为假负载，PFC多数不能启动，要使用100W的灯泡，不过在接假负载时要注意，将灯泡接在L562的后面，接在L562的前面会造成12V电源启动困难。为了维修方便，我们可以都使用100W的灯泡作为12V电源的假负载。24V电源的负载要用100W灯泡或更大灯泡作为假负载。24V负载过轻，B+PFC电压会升高，用40W灯泡作为假负载，B+PFC电压一般会升到404V左右。对于5V待机电源的维修可以空载，在空载时，5V电源几乎没有波动。PFC电源要工作，可以将CE565正极直接短接5VS。也可以继电器JE502的两个触点直接短接。
上面所说的灯泡是指额定电压为220V的。
以下是检修的故障实例：
1. TLM3233不开机
打开电源后，将电源空载，发现5VS电源在2.5V—5V之间波动，这种情况是不正常的，这种电源在空载状态下，5VS电源几乎是不变的，这种情况在普通电源上，要么是稳压反馈电路有问题，电源处于保护状态，要么是负载轻，电源处于间歇振荡状态，此时电源输出就会波动较大。为了尽快查出问题所在，在5VS电源输出上接一个5W10Ω电阻，此时5V电源正常，非常稳定。说明稳压电路应该没有问题，会不会是开关管的峰值电压过高造成电源保护呢？不会的，因为在轻载时开关变压器初、次级线圈的电流都会减小，开关管截止时的电压会比正常时低的多，同时在初级各线圈的输出电压都会降低，所以保护电路动作可能性很小，甚至不存在。问题应在反馈电路上，测量ZE521(STR—A6351)的3脚的电压在9.2V至15V之间波动。在5VS电源上，有许多件跟图纸上有较大差异，电路有改动也是正常的。测量反馈电路上的元件，并没发现坏件。这真的有点奇怪了，把故障点扩大，稳压、尖峰吸收、保护电路通查一遍，也没有发现坏件。为什么在轻载时电源就不正常了呢？我再分析一下，轻载时只不是反馈量减小了，由于反馈量减小了，电源工作也就不正常了，我们看一下，这个反馈量只加到ZE521的3脚供电脚,该脚的滤波电容CE521由4.7UF变为47UF,RE523也有改为270Ω。这时将RE523并联一支200Ω电阻后，再次接通电源，5VS不再波动。接上5W10Ω电阻后，5VS输出仍然正常。ZE521的3脚也在13.5V上几乎不变。
由于元器件参数的离散性，刚开始工作时是正常的，后由于RC充电时间常数增加，反馈量减小，造成ZE521启动异常。也就是电源启动后，不能及时建立起正常的工作电源，5VS电源停振，然后再次启动，如此循环下去，就是上面所见到的故障。
2.TLM4277红灯亮不开机
将电源空载，测量5VS电源，其电压为3.2V,电压明显偏低，稳压反馈回路未见异常，接5W10Ω电阻后，电压反而上升到4.3V。出现情况多属于电源滤波不好造成的，试更换CE562后，5VS电源正常。
由于CE562失容后，反馈回路就会把5VS输出的尖峰脉冲作为检测对象，所以5VS输出电压低，而且还应有许多杂波干扰。当结上阻性负载后，其峰值会降低，也就是输出脉冲不再那么尖锐，通过反馈电路，其输出电压自然升高。
然后将CE565的正极和5VS短接、12V和24V的输出各接100W灯泡，再次接通电源，12V电压正常，不过24V由开机时的24.2V下降到18V左右。将24V输出空载，24正常。这应该是24V电源带载能力差。24V输出接上100W灯泡后，测量B+PFC电压为375V，此电压正常，查稳压反馈回路及限流电阻并没有发现损坏元件。出现这种问题应是STR—X6769带载能力差，将此电源厚膜更换后，24V输出正常。[Page]
两处不正常，电源厚膜带载能力差不常见。
3.TLM4077黑屏
该机器黑屏，声音正常，从屏的侧面看没有一种朦朦亮的感觉，应该是背光灯不亮，打开后壳，开机发现背光灯不亮。测量PBAIS、BRI电压正常，但24V没有输出，看电源板发现CE027已经爆裂。检查发现STR—X6769损坏，限流电阻RE036损坏，反馈回路RE032、RE038损坏，将上述坏件更换后机器正常。其原理不再分析。
这种故障在该机型上常见。
４.TLM3277黑屏
症状与上面TLM4077一样，检查思路同故障案例3的检修方法一样，主要是检修稳压反馈电路及限流电路。检修中发现厚膜STR—W5667已炸裂，限流电阻RE039开路，稳压检测回路RE033、RE034、RE038损坏，更换后机器正常。原理不再分析。
此故障常见。
5.TLM3737D三无
该电源板保险丝已经爆裂，B+PFC输出电源并未发现有短路现象，PFC电路的两个斩波管已经击穿，按照正常思路，检查限流电路、稳压反馈电路、灌流电路。检查限流电阻RE013、RE014已经开路，稳压检测电路RE012阻值变大，，灌流电路RE008、RE009、RE010阻值增大，灌流三极管VE001击穿，斩波管QE001、QE002击穿，PFC工作的集成块SMA—E1017损坏。将上述原件更换后机器正常。原理不再分析。
此故障较为常见。
