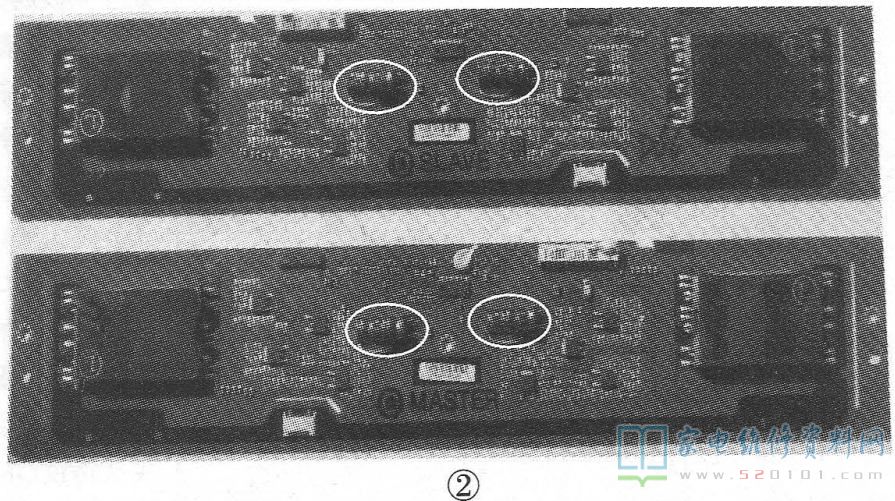

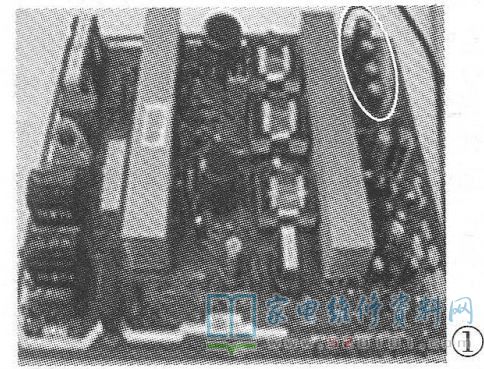

拆下电视机后盖，因故障时有响声，故先目测整个电路板，看有无元件爆裂、破损的现象，结果发现电源板上有4只2200uF/35V大电解电容顶部漏液鼓起，两只背光驱动板上平躺着的680uF/35V的大电解电容顶部也漏液鼓起(由于当时在外，未能详细记录电容代号，故在网上搜得相同的电路板，并将故障元件用圈标出，如图1、图2所示)。笔者将这8只电容全部换新后开机，仍三无。测电源输出全部正常。

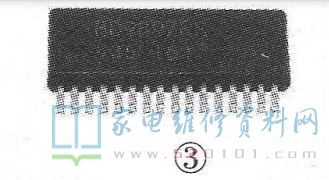

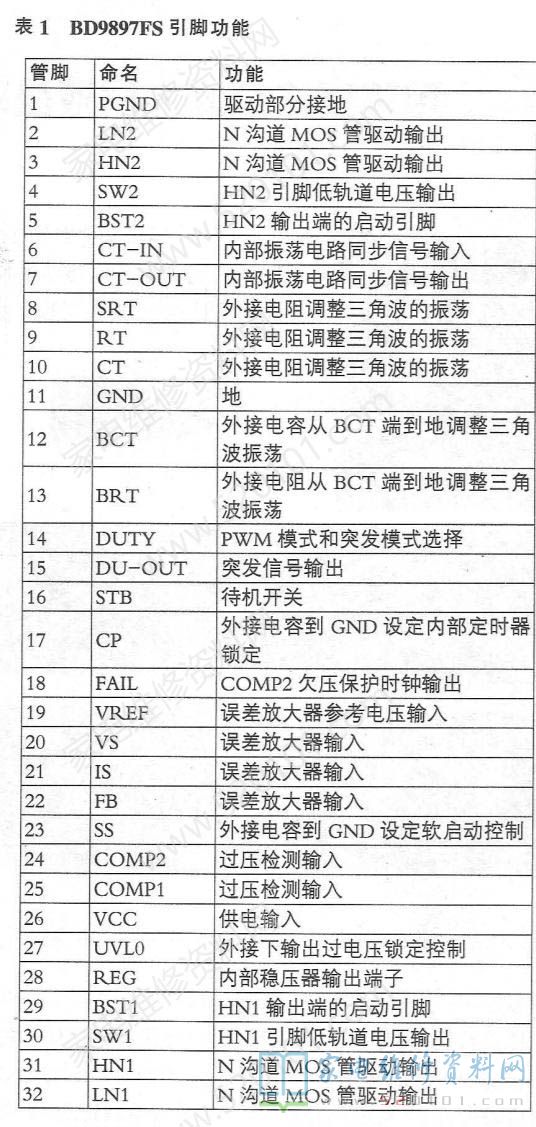

想到故障是有响声后三无，且电源又正常，故重点检查背光驱动板。拆去背光驱动板的连线，取下背光板，发现有一个驱动板上贴装的驱动集成电路BD9897FS的一只引脚发黑并松动( 如图3所示)，该脚为26脚，资料显示是vcc输入(见表1)，且在该脚正对的驱动块正面烧出一个直径0.5mm的小孔。另外一块驱动板同样是该脚发黄，块子正面也有一个小孔，看来这两块驱动板.上的驱动块都有了问题，故障时的响声也是由此产生的。于是，购得两块BD9897FS块换上。

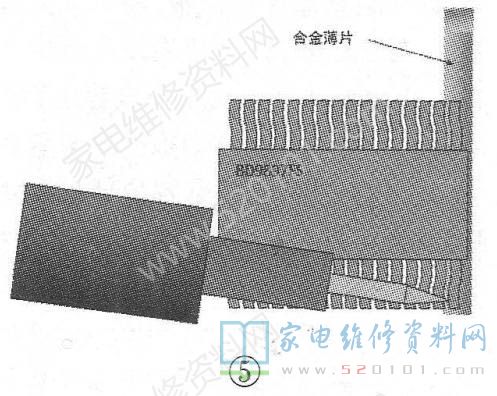

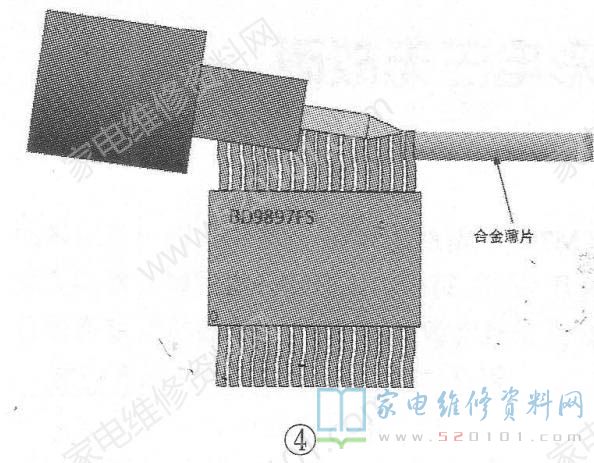

这两个驱动块是表面贴装的，因无热风焊枪，笔者是这样拆装的:找一个很薄的合金片(因为合金片不沾锡)，或者是刮胡刀片，将其处理成3mm宽的长条，合金片要将一端处理薄，呈刀刃状，以便能将管脚与电路铜箔分离开。将烙铁倾斜一定角度后紧贴集成块管脚(使集成块管脚受热面增大)，然后将制作好的条状薄片顶在已熔化的集成块管脚与铜箔之间(如图4所示)，稍用力向前顶，同时将烙铁头缓慢向后移，直至将集成块整个一排的管脚与铜箔分离。另-排管脚的分离可采用同样的办法。也可以将薄片从已分离的这一排通过集成块下部(薄片与集成块垂直的方向)法顶另一排已被烙铁熔化的管脚( 可根据薄片的宽度一次分离2~4个管脚)，直至所有管脚与铜箔分离为止(如图5所示)。

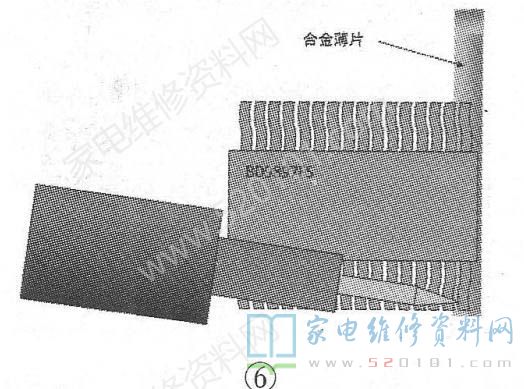

采用以上方法时，既可以使用平头烙铁，也可以使用尖头烙铁。但不论使用哪种烙铁，薄片前顶的力度及烙铁的移动速度一定要合适，以恰好分开管脚与铜箔为宜，否则可能将铜箔撬起，给维修造成麻烦。集成块拆下后，可能很多管脚已歪斜并粘在一起，损坏的块子无所谓，若不确定块子已坏，可以用烙铁对每一个管脚分离并整形(建议维修人员最好准备热吹风枪取贴片IC)。对于拆除了块子的电路板，要用烙铁头对焊盘进行整形。烙铁头上稍带些焊锡，在焊盘上轻轻一刮，使其平整、明亮、饱满。整个焊盘处理完以后，将新块子紧贴焊盘放好(千万注意管脚顺序，这一点非常重要，最好在拆之前做好管脚标记)，用镊子压紧，先用尖头烙铁(不能用平头烙铁，否则会造成管脚间短路)的尖部正压块子四角的管脚进行焊接，以固定块子，然后再仔细用烙铁尖头逐个正压块子的管脚进行焊接(如图6所示)，一般压住即可焊好，时间不宜过长。集成块全部焊完后，再检查有无短路和虚焊等。最后，将整机的连线与相应的板子连好，查看无误后通电试机，一切正常。
