海信TLM4237液晶电视背光一亮即灭的故障维修

      背光一亮即灭故障牵涉范围广，电源板、背光板背光源、主板、逻辑板都有可能。测得背光板的供电、背光开启信号和亮度调节信号都正常，基本判定电源板和主板正常，转向检查背光板。

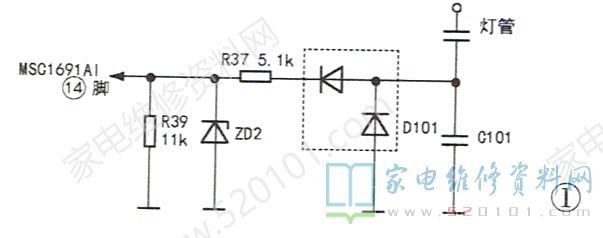

      本机背光由主板和副板两块板组成，电路结构复杂，两块板上各有一块驱动芯片OZ9981。根据经验，此故障多是保护电路动作所致。本机保护电路由多块电压比较器组成，在没有电路图的情况下要搞清楚来龙去脉并非易事，决定先找到控制芯片的下述3个功能脚:一是灯管电压反馈脚VS，二是灯管电流反馈脚IS，三是芯片延时保护脚。前两个引脚有一个正常工作的电压范围，若超出这个范围，芯片会进入保护状态。第3个脚外接一只电容，正常工作时电压是0V，当芯片检测到异常时，该脚输出电流向外接电容充电，约1s后，电容上电压达到动作阈值，芯片进入保护状态。常说的“去保护”就是把该脚通过一只1k~10k电阻或直接接地，使该脚电压达不到动作阈值。当然，取消保护是有风险的，作为一种维修手段可以，作为解决问题的方法就不安全了。查资料得知MSC1691AI的13脚是IS检测端，14脚是VS检测端，这两个脚的保护动作阈值都是2V。开机时，监测13脚电压仅1V，而14脚电压超过2V，这说明本机为过压保护故障。该机VS检修电路如图1所示。

      试在R39两端并联一只27k电阻后开机，背光稳定点亮，14脚电压从1.2V慢慢升到1.5V，然后再慢慢下降并稳定在1.35V。分析认为，该机故障原因应是灯管老化引起过压保护。
