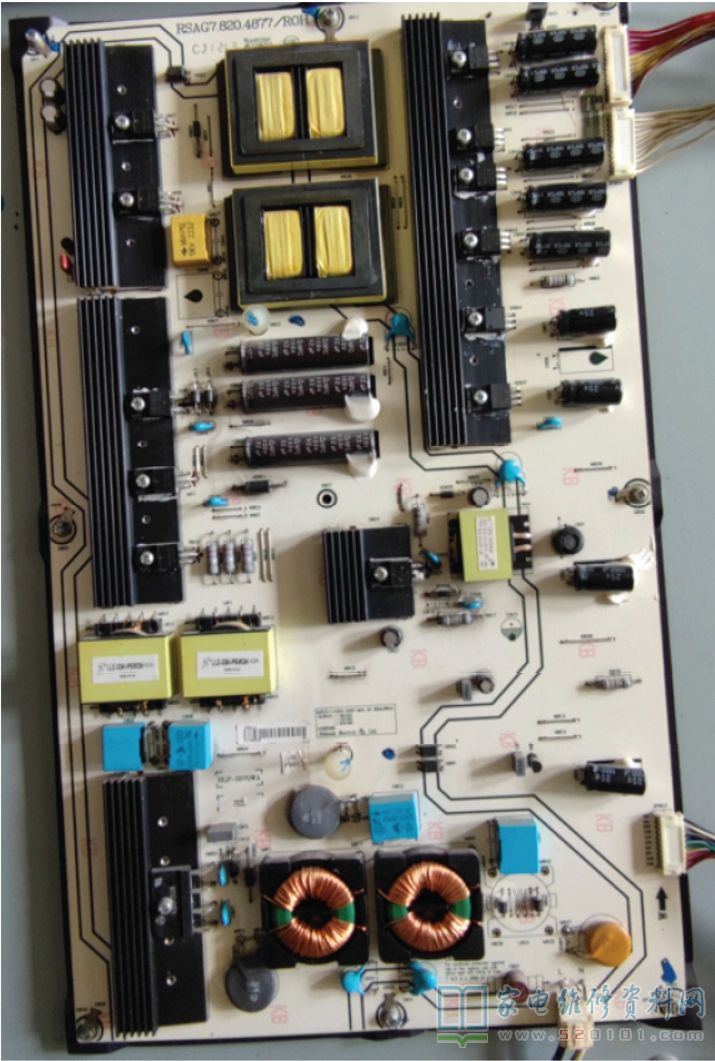

接修一台海信65寸液晶电视机，型号：LED65K560X3D，电源板型号 RSAG7.820.4899 故障现象是看电视是突然没有图像和声音了，黑屏，电视机下面的白色 Hisense指示灯慢慢的闪。 首先开机检测交流220V输入正常，整流后电压320V。PFC工作电压VCC=0V 。说明PFC电路没有工作或者是待机状态。12V电源输出在2V-4V间跳动，很不稳定。18V和24V电源都是0V。

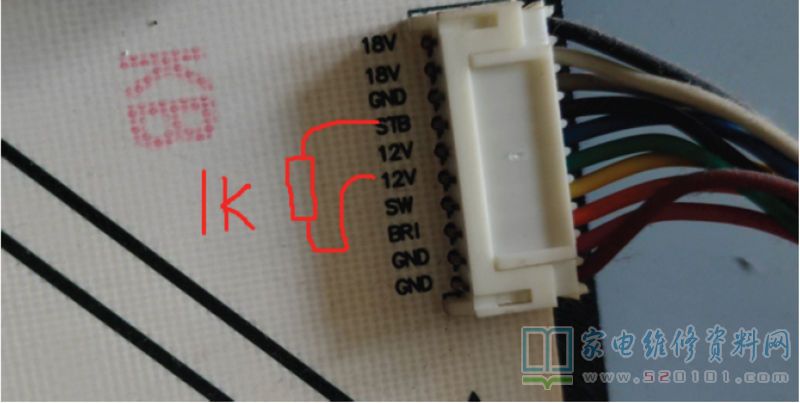

从故障现象判断，12V 电源输出 在2--4V间跳动，不正常，重点检测12V电源。 拔掉电源板的三组供电线，用1K的1/4W的金属膜电阻连接12V到STB端 ，如下图所示。
接通220V的交流电，监测12V供电在11V左右跳动，说明12V电源不正常。18V和24V电压都为0V。监测220V整流后的电压为320V。说明PFC 电路没有工作。PFC的供电电压VCC=0V，也不正常。12V电源IC--N851 的自供电压20V（C908两端）只有5V，还在跳动。

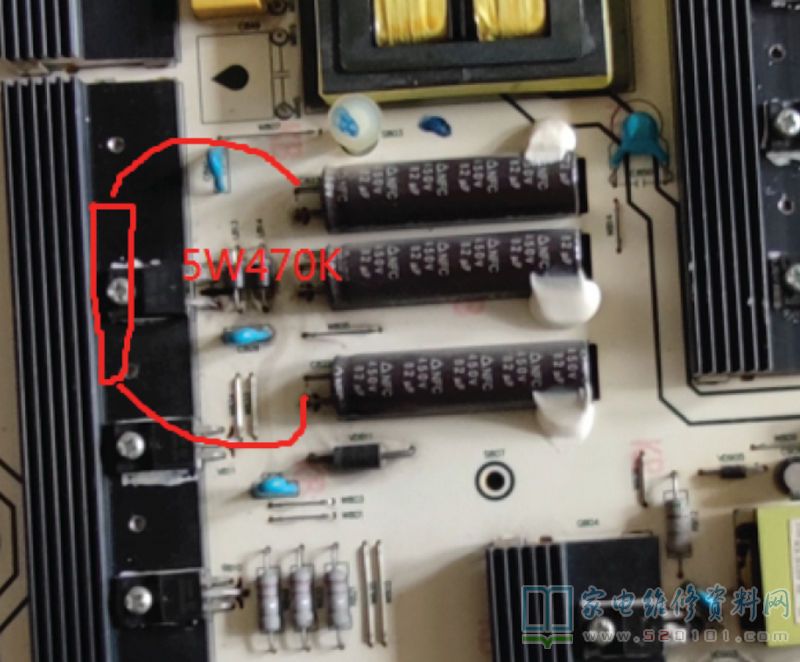

断开输入220V，拔下交流电输入插头。用5W/470K的电阻将高压电容 C822，C823，C824的320V高压直流电放电到0V。

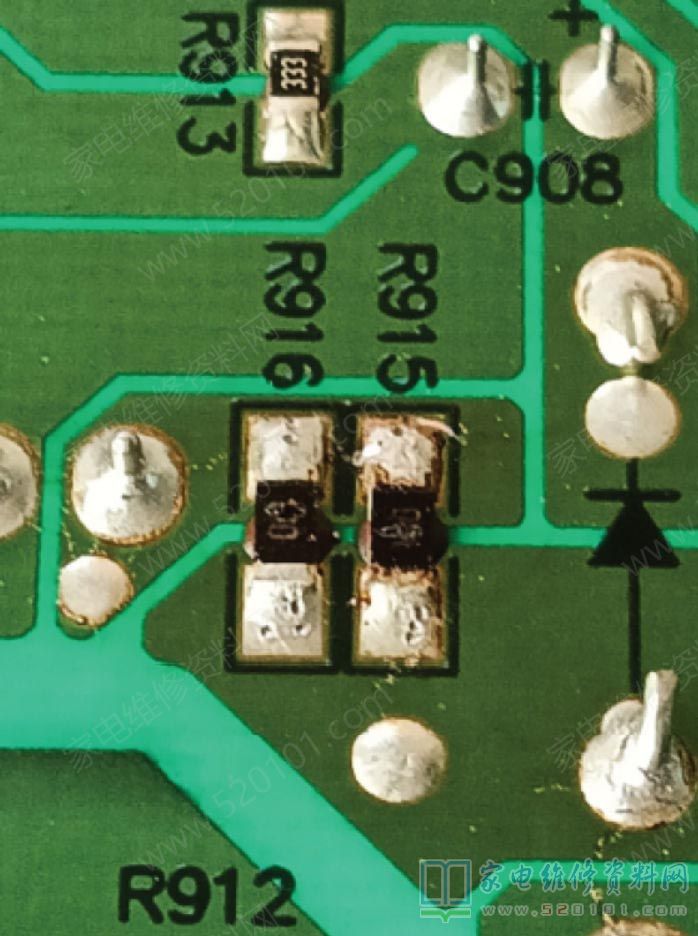

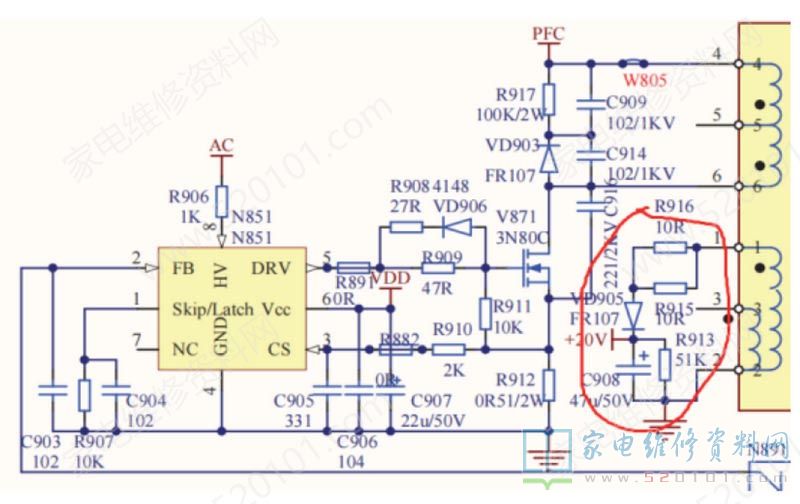

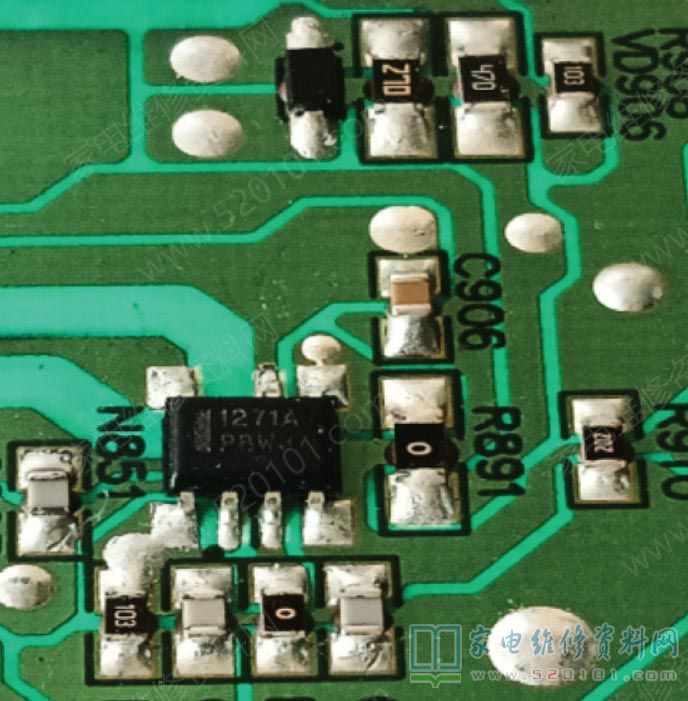

检查12V电源IC--N851型号的1271A周围的元件，用数字万用表的电阻档 200Ù测量电阻R915和R916是超量程，换成20K档还是超量程，R915和R916=10Ω并联，正常值测量在5Ω，说明这2个限流电阻损坏开路了。继续测量快速 二极管VD905（FR107），正向压降0.558V，反向超量程，说明VD905正常。
更换R915和R916，不接电源板的三组供电线，接通220V交流电，测量12V 电压稳定在12.1V，但是12V电源IC--N851的自供电压20V（C908两端）只有 11V，稳定。正常值应该是20V左右。18V和24V的输出电压正常。
断开输入220V，拔下交流电输入插头。用5W470K的电阻将高压电容C822，C823，C824的320V高压直流电放电到0V。
拆除1K的调试电阻，连接电源板的三组供电线，接通220V交流电，电视机屏背光点亮，约3 秒后屏的背光熄灭。检测12V只有2-4V跳动，18V和24V都为0V，出现同样的故障。

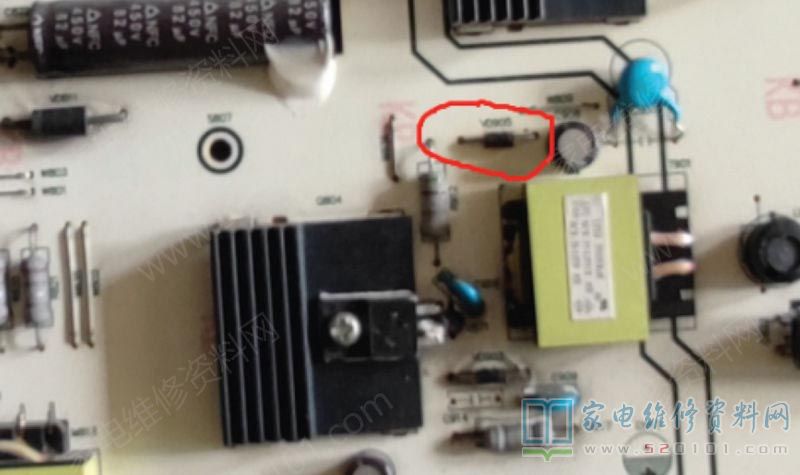

断电，高压电容防电后，拆下电源板，再次测量R915和R916，阻值变为20K，说明还有其他原因导致这2个限流电阻烧毁。怀疑连接R915和R916的N851的自供电快速整流二极管VD905变质，更换这个VD905（FR107）后，电源板的三组供电线不连接，电压都正常。只要接上三组供电线就会在3秒后出现相同的故障。R915和R916都开路。

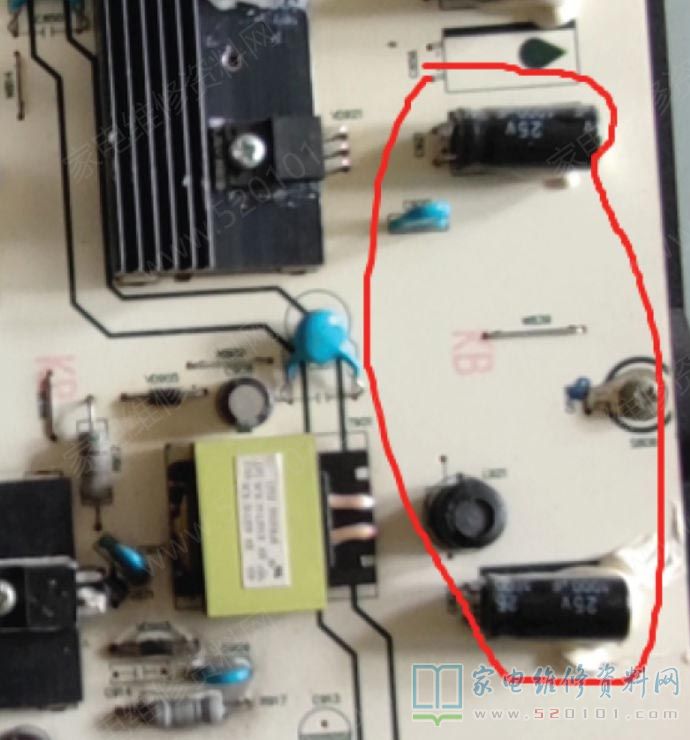

从这2次的更换元件看，可能是12V电源的带负载能力差，拆下12V的滤波电容C921（1000uF25V）测量，容量只有10uF。同时更换C921和C922，重新更换VD905和R915、R916。
通电后，测12V电源IC--N851的VDD=20V电压位19.2V ，各组12V和18V，24V都正常，拆除1K的调试电阻，连接3组输出线，电视机恢复正常。维修完成！

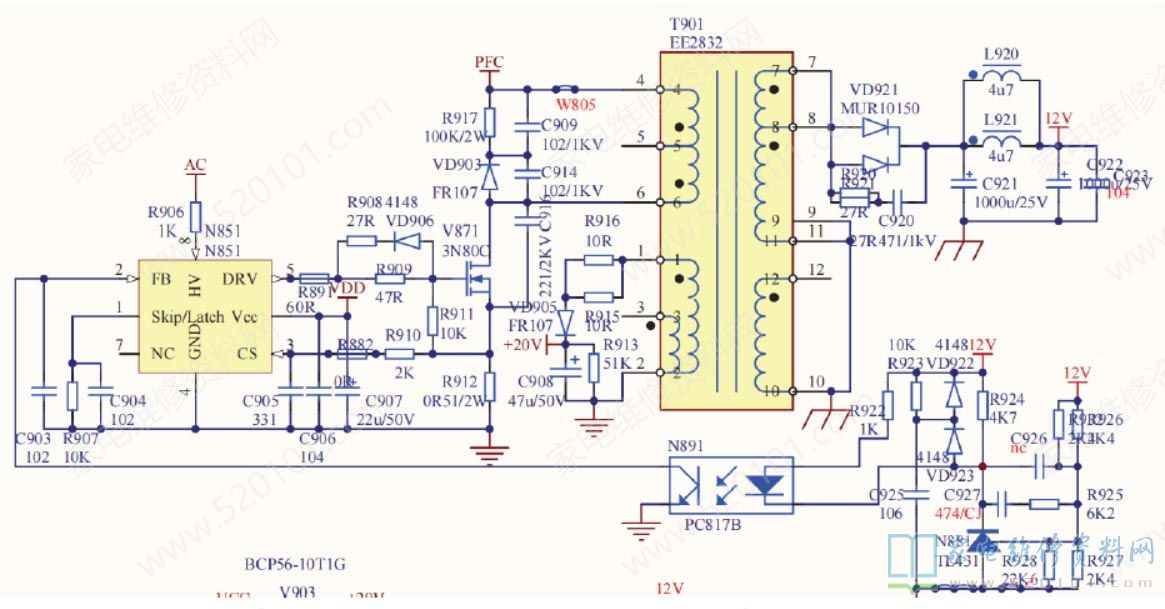

附：12V电源电路原理图供广大维修朋友们参参考。
