海信TLM4729P液晶电视黑屏的故障维修

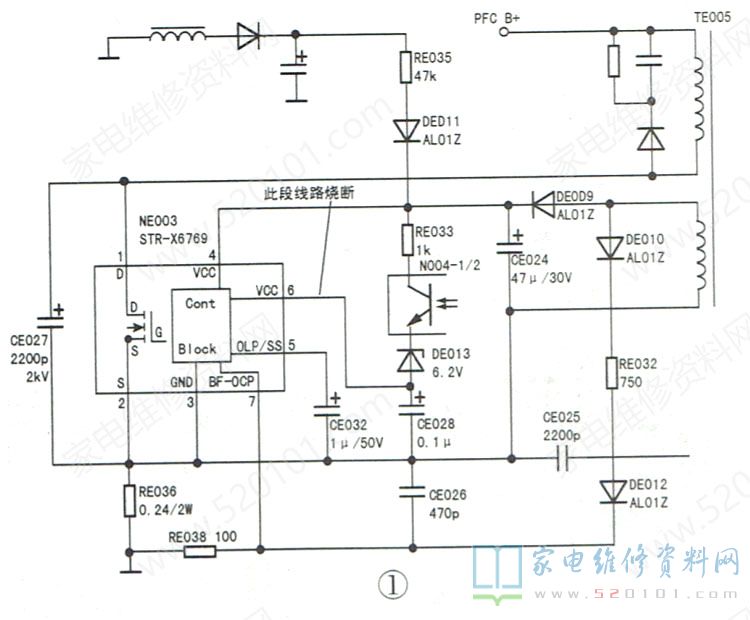

     接修一台海信TLM4729P型液晶彩电，使用中突然黑屏、无声音，但指示灯亮。上电试机，指示红灯亮，二次开机后红色指示灯熄灭蓝色指示灯亮，背光不亮，黑屏、无声音，初步判断主板正常，故障在电源板的可能性大。该机电源板型号为RSAG7.820.568A/ROH，由待机电源(+5V-S)、小信号电源(+5V及+14V)、+24V及+12V主电源三部分组成。直观检查，发现+24V及+12V主电源中的CE027、RE036、RE038已烧坏，DE013正端至NE003( STR-X6769 )的⑥脚之间的铜箔已烧断。相关电路如图1所示。

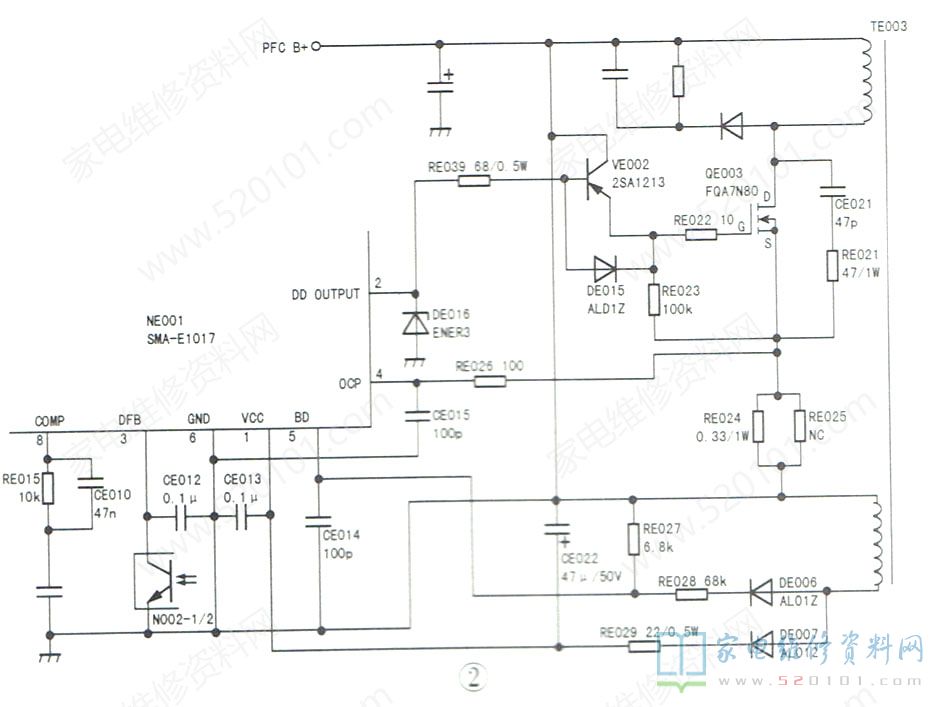

     怀疑NE003损坏，用万用表电阻挡在路测量NE003的④⑦脚对②、③脚的阻值，已明显短路，确认NE003已损坏。更换上述损坏元件后试机， 出现蓝屏，显示“无信号”，接上信号后还是显示“无信号”，也无声音。检查电源板，发现无+5V、+14V电压输出，且电源板发出不明显的间断“吱”声。检查以NE001( SMA-E1017)为核心的开关电源与功率因数校正电路，如图2所示，发现NE001的12脚(启动电源输入端)电压正常，但①脚( VCC)电压在10V~15V之间波动。断电，检查+5V、+14V负载没有短路现象，检查NE001外围元件，发现开关管QE003源极电流检测电阻RE024已开路(如图3所示)。将RE024换新后试机，故障排除。
