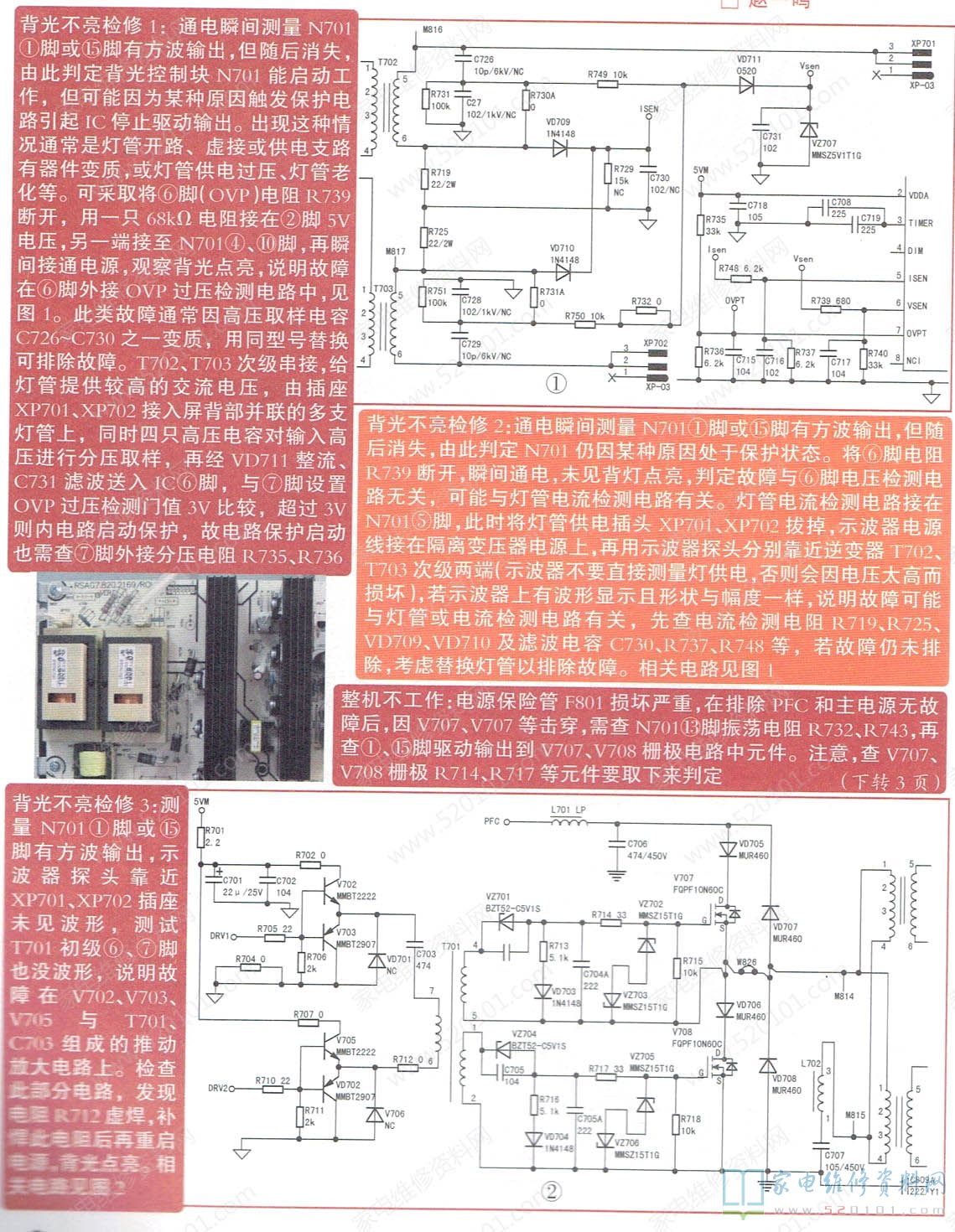

海信RSAG7.820.2169电源板应用在海信MT5301机芯生产的TLM42E01等产品上，该电源板使用MC33262(N801)作PFC功率校正控制块，OB2269CAP(N902)作主电源双5V和12V电压形成控制电路，OZ9938(N701)为给背光逆变器工作提供高电压的控制块。本文特对背光部分电路作维修图解，如下图所示。
版权声明：本文为转载文章，版权归原作者所有，欢迎分享本文，转载请保留出处！
海信RSAG7.820.2169板背光电路部分维修图解
