海信RSAG7.820.2169板主电源电路维修图解

2022-06-17 17:32:36  阅读 432 次 评论 0 条
摘要：

海信RSAG7.820.2169电源组件应用在海信MT5301机芯生产的TLM42E01产品上，该电源组件使用MC33262(N801)作PFC功率校正控制块，OB2269CAP(N902)作主电源双5V

      海信RSAG7.820.2169电源组件应用在海信MT5301机芯生产的TLM42E01产品上，该电源组件使用MC33262(N801)作PFC功率校正控制块，OB2269CAP(N902)作主电源双5V和12V电压形成控制电路，OZ9938(N701)为给背光逆变器工作提供高电压的控制块。本文特对此部分电路作维修说明，如下图所示。

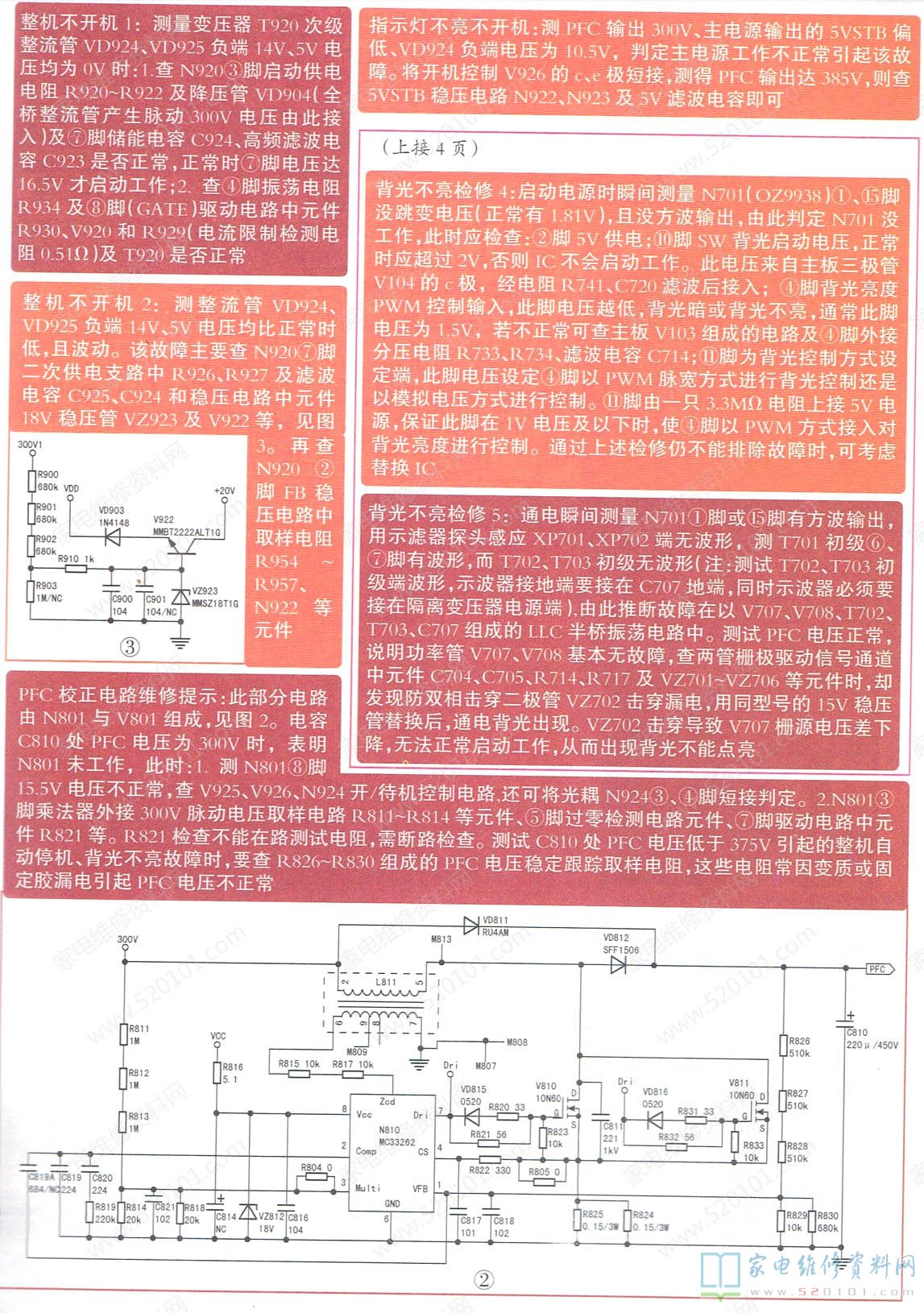

海信RSAG7.820.2169板主电源电路维修图解 第1张

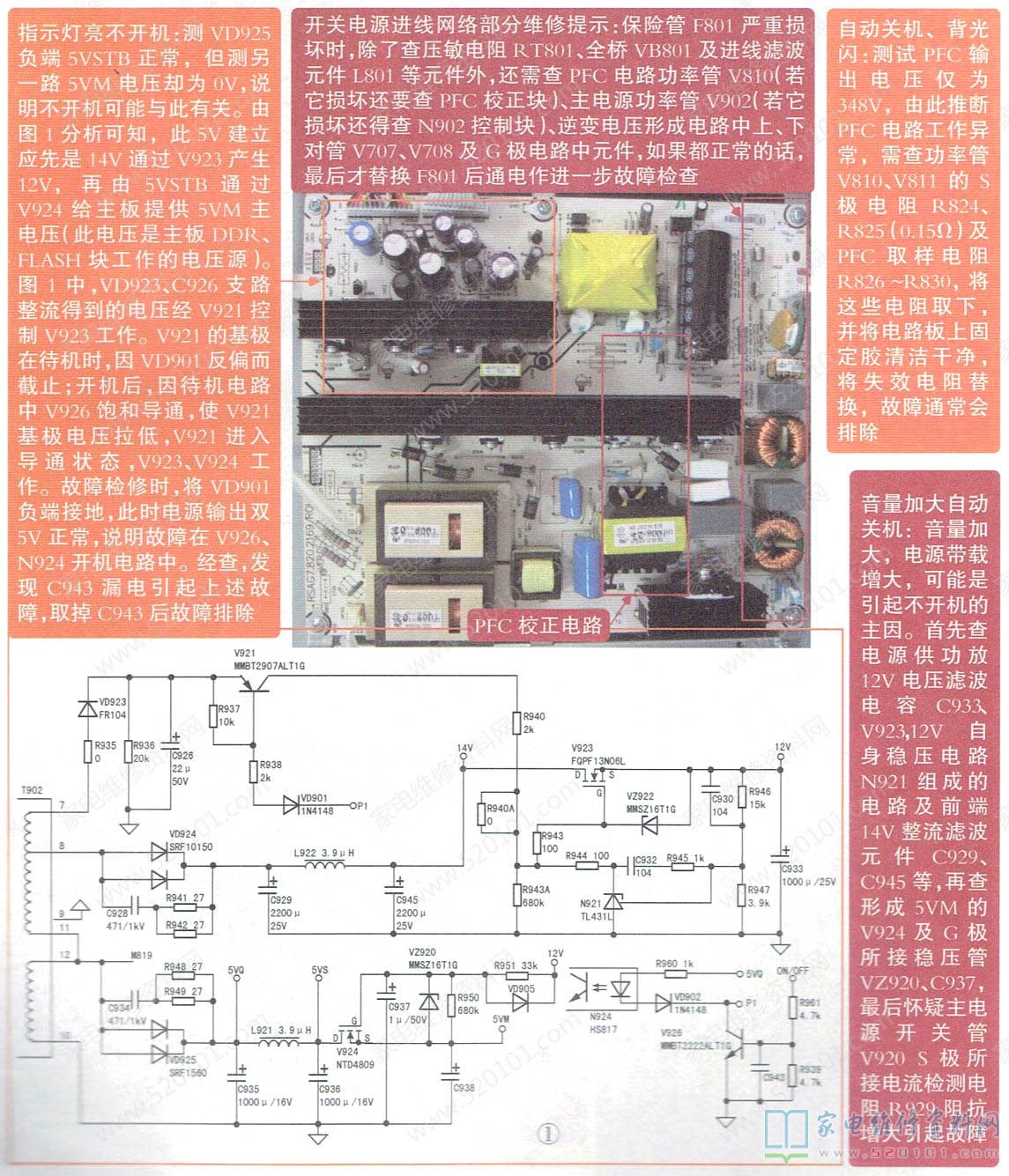

海信RSAG7.820.2169板主电源电路维修图解 第2张
