接修一台海信TLM3233D液晶电视，故障表现为开机出现Logo后黑屏，但伴音正分析检修:拆机检查，发现电源二合一板上的电容C710、C712~C714、C719鼓顶换新后试机，故障依旧。黑屏时，测得BL-ON信号电压一直为4.5V，正常，说明故障与主板无关，一般是背光过压、欠压保护所致。

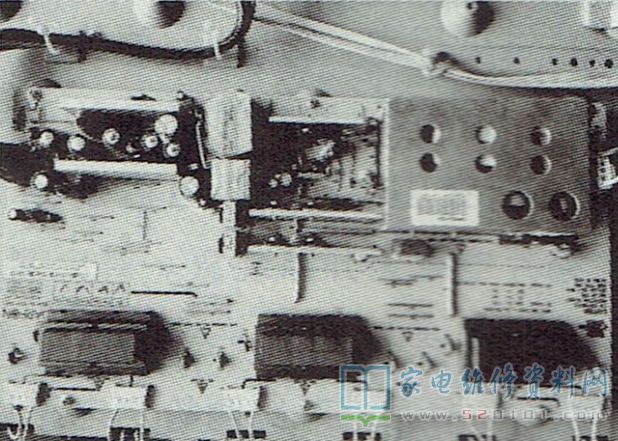

用一只150k2/20W电阻做假负载，分别代替六只灯管试机，仍黑屏，说明故障在二合一板上的背光部分。该机有三只高压变压器T1~T3，每只变压器有两路高压输出，如图1所示。
检查发现，T2的一只引脚发黑，用万用表测量T2的两个高压绕组阻值，一个为1.75kΩ，而发黑引脚所接绕组阻值为0，说明该高压绕组已开路。更换T2后试机，故障排除。
