接修一台海信LED37T29X3D型液晶电视，上电后红灯亮用手触摸按键，按键灯亮，不开机，遥控操作无反应。该机主板板号为RSAG7.820.4336/ROH。测量电源板(型号为RSAG7.820.4406/ROH)上插座XP802的STB脚电压一直为2.4V，怀疑程序有问题，但用U盘升级整机无反应，判断主板硬件有故障。

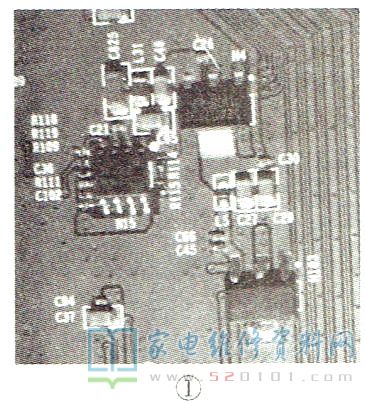

测量主板上各稳压块输出电压:N101、N102均为3.3V，电感L3的输出端电压为5V，主板背面N4的输出电压为3.3V，而N103(SE1122)的输出电压仅为0.4V(其输入3.3V正常)，明显异常。N103为三端稳压块，采用SOT223封装，如图1所示。断电，测量N103输出端对地阻值为200多欧姆，没有短路现象，判断N103损坏。参考海信LED32T29X3D型液晶彩电(4336板)主板电路，确定N103的正常输出电压为1.2V。在淘汰的中九一代村村通机顶盒中，找到一只SE1122稳压块，换上后试机，故障排除。
