海信LED32K300液晶电视开机三无的故障维修

摘要：

接修一台海信LED32K300液晶电视，故障表现为三无，拆机查看，主板有几块集成块已经严重烧坏，12V电压从几伏到三十多伏之间波动，估计芯片不保，再看电源板，有几个电容已经鼓包，毫无疑问又是光耦惹的祸，如

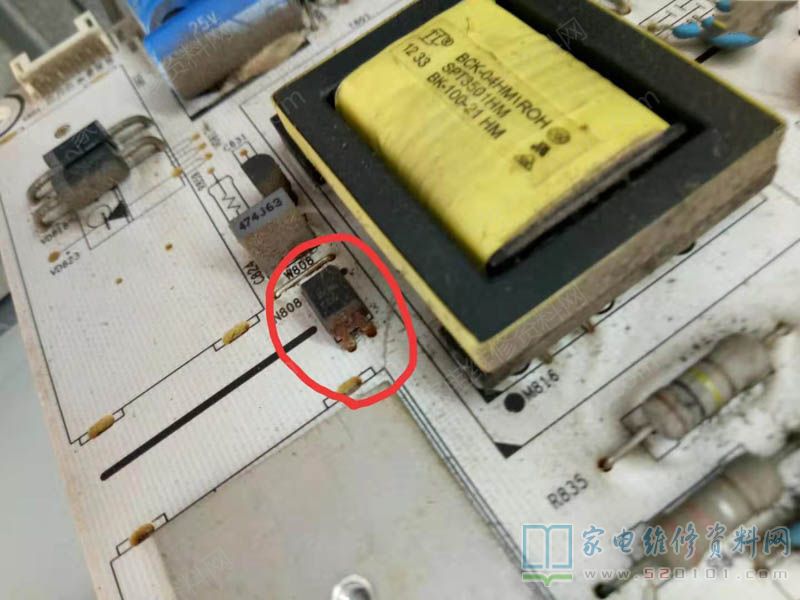

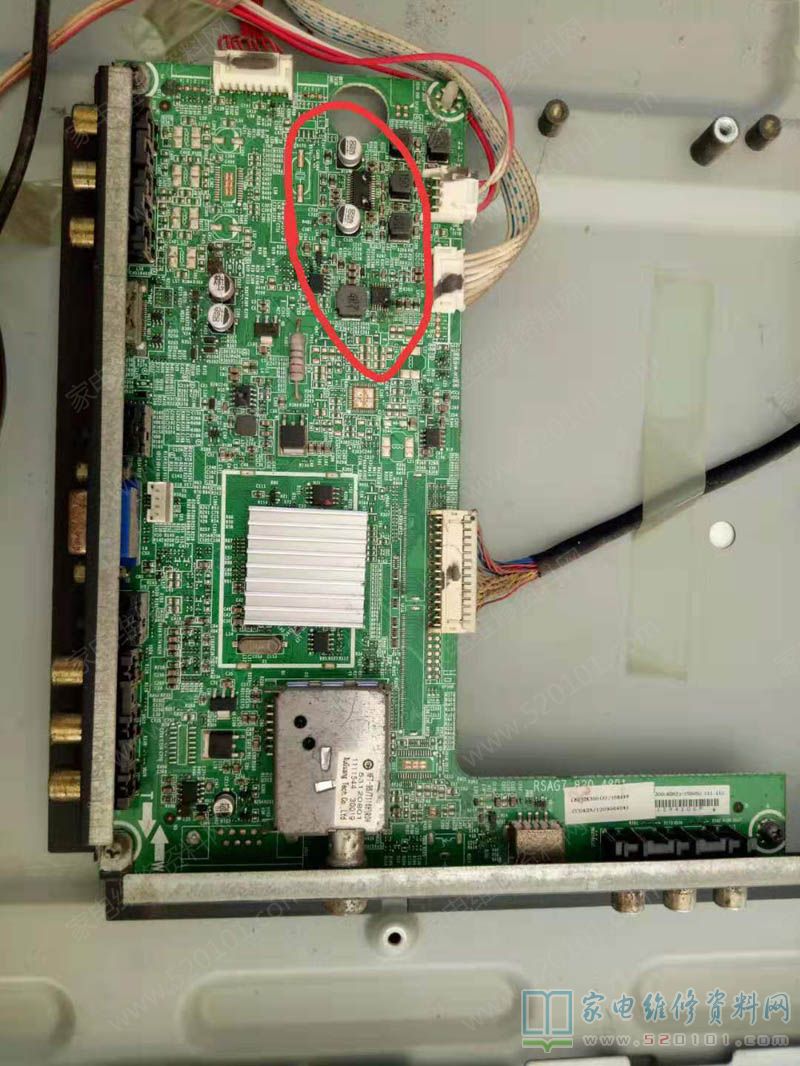

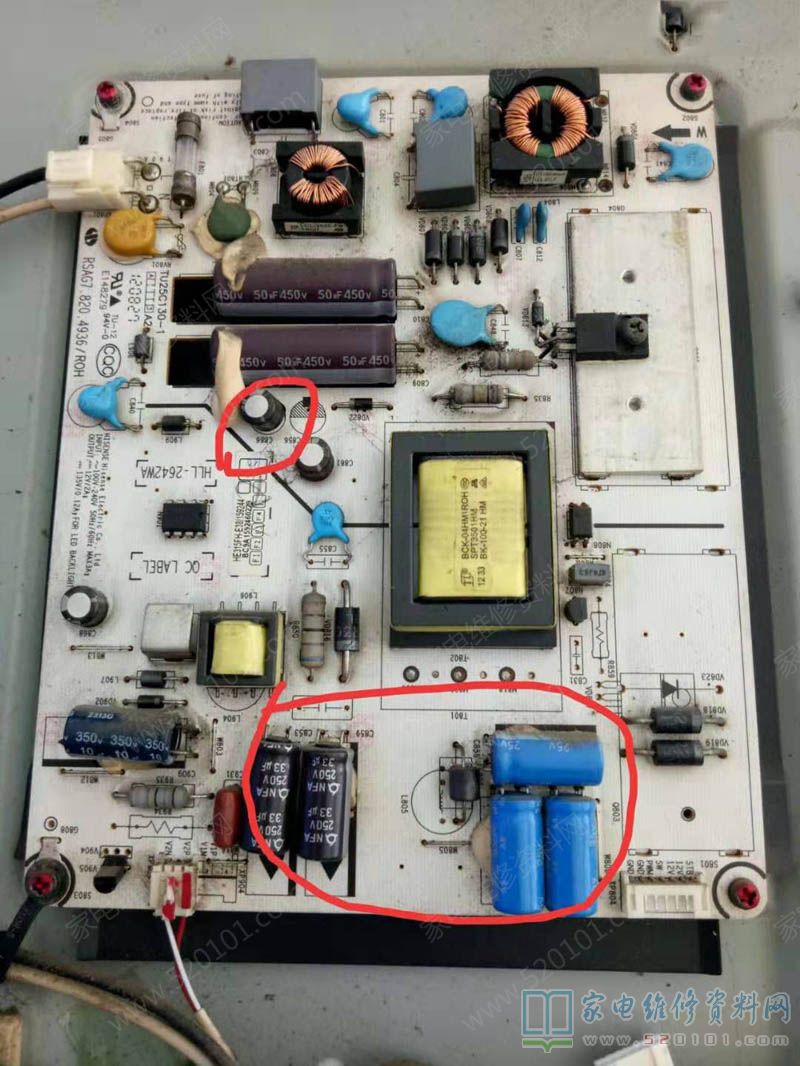

      接修一台海信LED32K300液晶电视，故障表现为三无，拆机查看，主板有几块集成块已经严重烧坏，12V电压从几伏到三十多伏之间波动，估计芯片不保，再看电源板，有几个电容已经鼓包，毫无疑问又是光耦惹的祸，如下图所示。

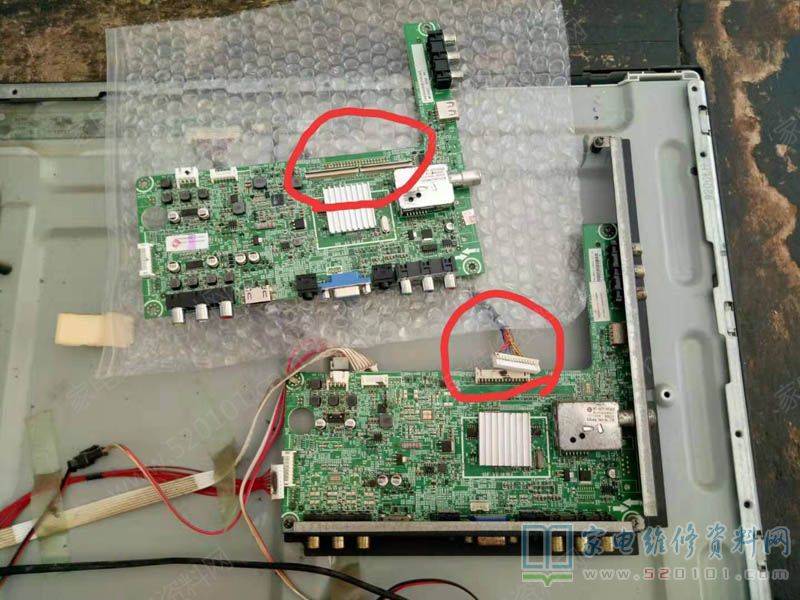

      这种问题遇到过，不幸的是上次买来主板，修复电源板后试机发现满屏都是竖线，因此主板也就放一边吃灰了。希望这次能够幸运些吧，和客户谈好维修费用后开始动工，找出主板，发现两块板不一样，原机板和我原来买的板结构有所不同，配屏不一样，不过应该可以改，原板这里有两个电阻。

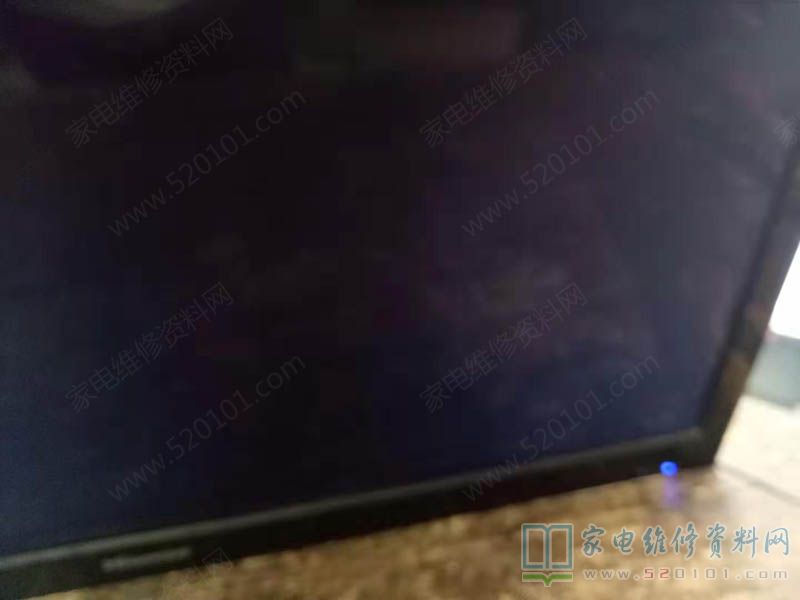

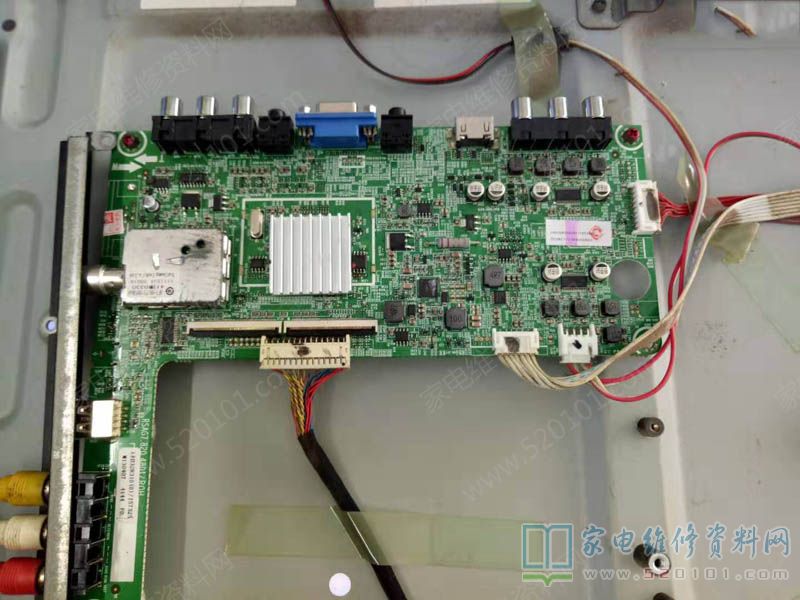

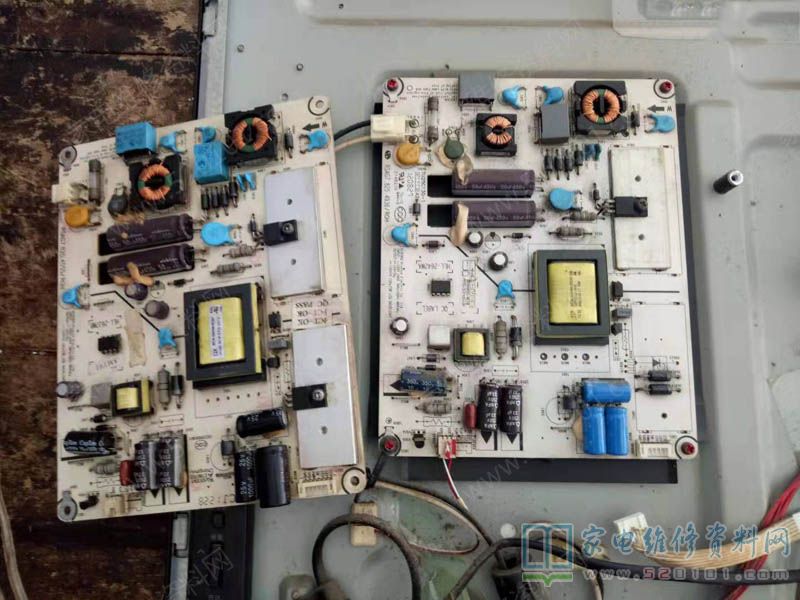

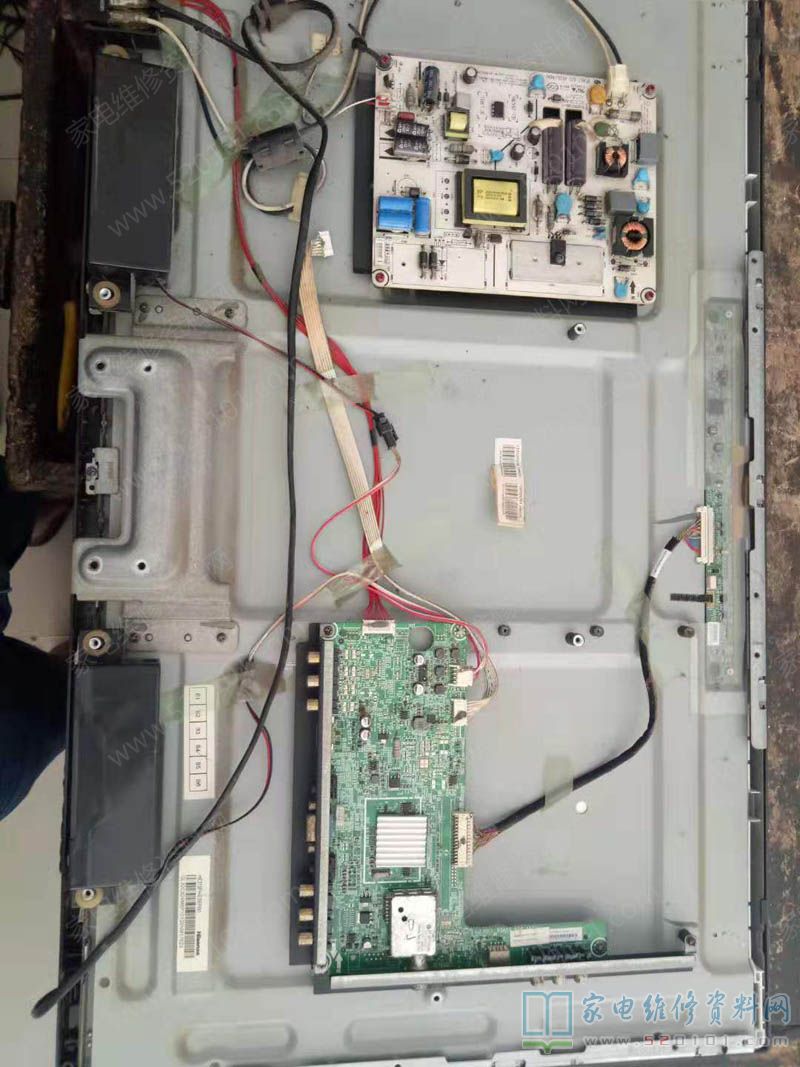

      新板这里还多了一块集成块以及周边元件，不过这个可以不用考虑，首先将原板的屏线插座吹下安装在新板上，把两个电阻拆下焊到新板上，然后将25Q32换成原机的，再把上次修复好的电源板安装好，通电试机，糟糕了，灰屏，主板输出屏供电12V正常，难道又做无用功了？

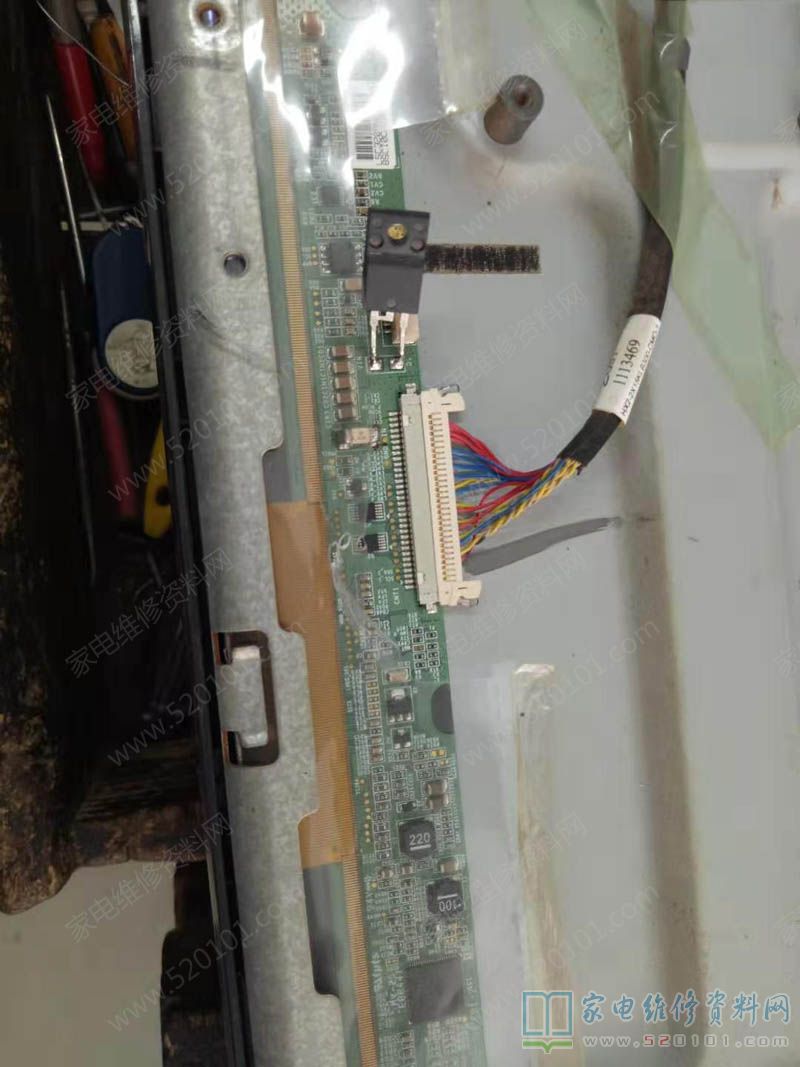

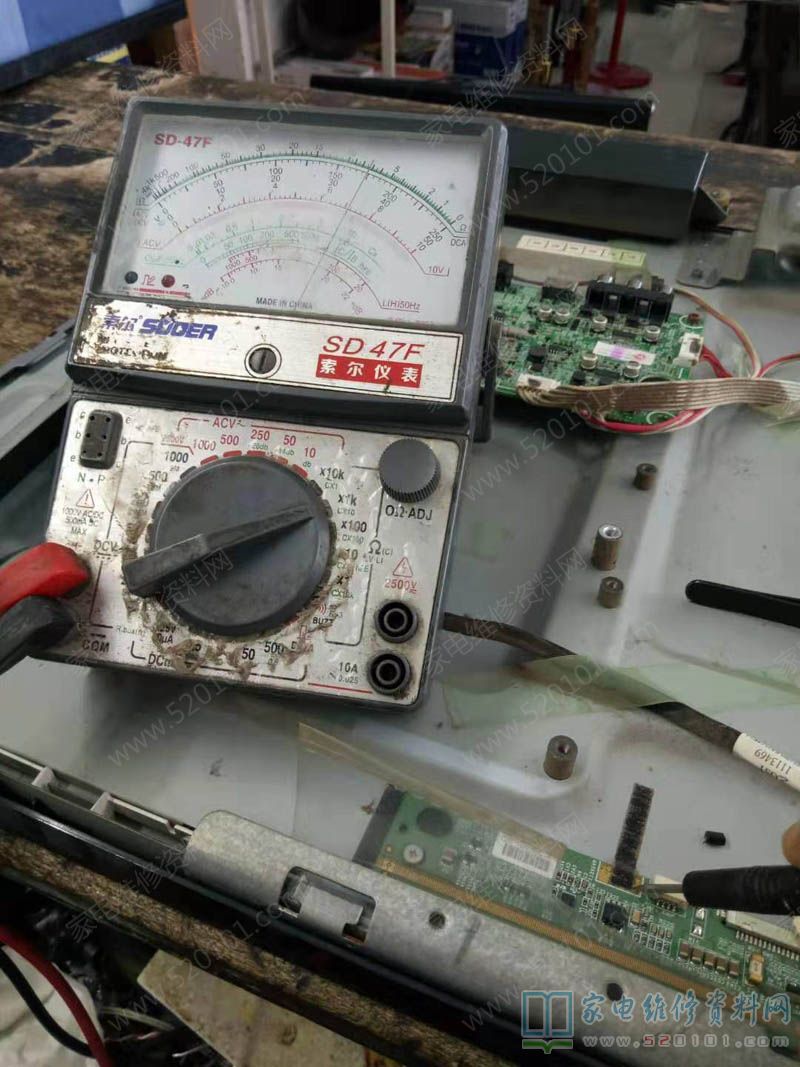

       稍做休息后又来查看屏边板，发现保险也烧了，万用表测量保险输出端对地短路，拔掉排线，可调电源12V上阵，先用烧机法（加大电流）看看情况，还没有来得及看电流，边板上一二极管就冒烟了，于是拆除二极管，再量保险输出端对地电阻7K欧，应该正常吧。

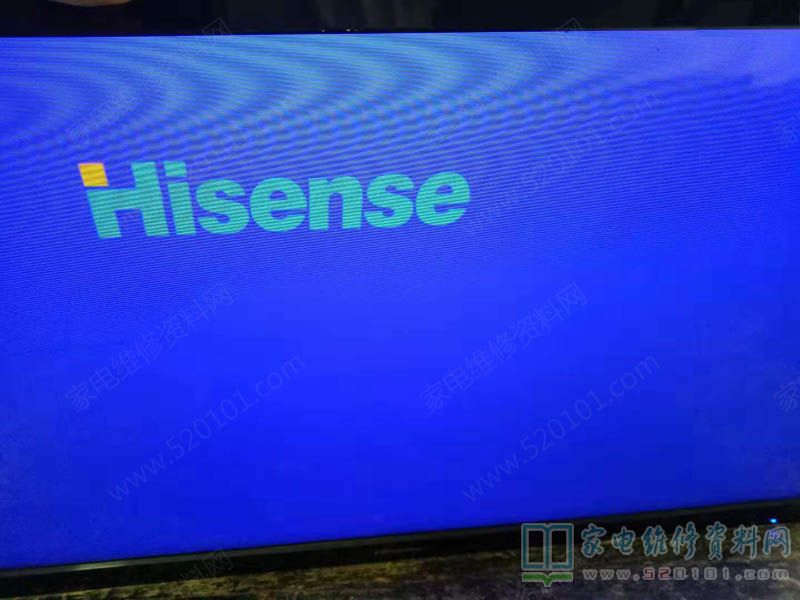

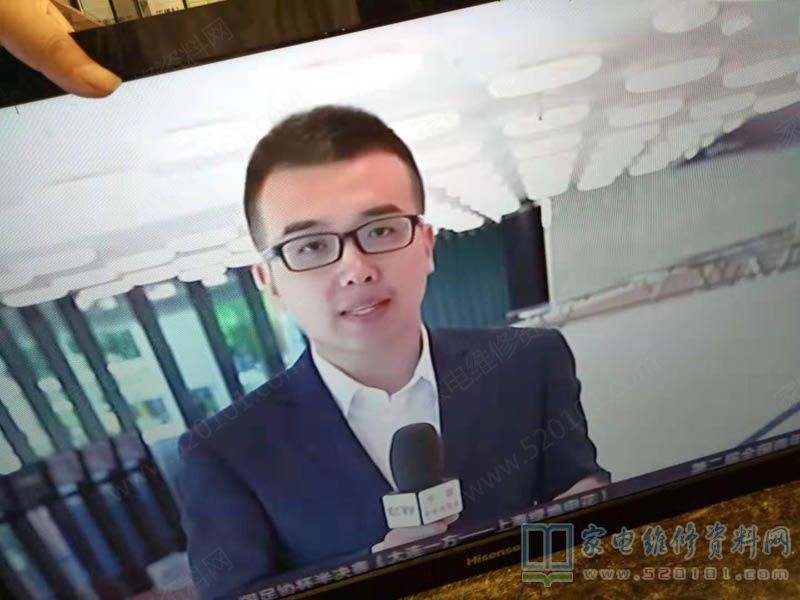

      换上保险，但是这超快恢复二极管还不好找，于是在买来修等离子剩下的材料中，找一只特快恢复二极管SF10A600H焊上，通电试机恢复正常。
