海信LED50K220液晶电视背光亮一段时间熄灭的故障维修

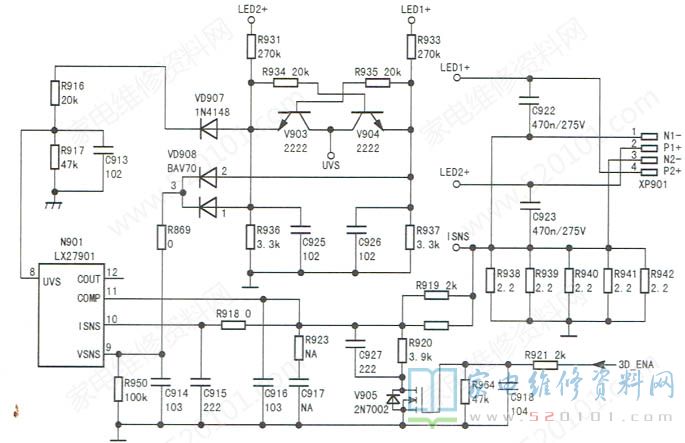

      接修一台海信LED50K220液晶电视，该机采用的是RSAG7.820.6389电源板，故障表现为背光点亮一段时间后熄灭。上电测得PFC电压及N901的供电、背光启动、背光亮度调节电压均正常，怀疑故障系背光保护电路动作所致，相关电路如图所示。

      N901 10脚为灯条电流检测端，当10脚电压持续超过0.6V时，IC判定灯条过流，过流保护启动;10脚电压低于0.1V时，IC判定灯串开路，背光保护电路启动。N901⑨脚为灯条供电过压检测端，当⑨脚电压达到2.0V，过压保护功能启动;⑧脚为灯条供电欠压检测端，当该脚电压低于0.4V时，欠压保护功能启动。当IC901进入灯串过流、开路、过压或欠压保护时，⑦脚(故障指示端)呈低电平，13、15脚无驱动脉冲输出。上电测得⑦脚电压在故障未出现时为3.2V，在故障出现时降为.0V，由此推断IC进入了保护状态。为快速判定故障，断开⑨脚外接电阻R869后试机，背光亮，说明故障在⑨脚外围相关电路中。经查，电阻R936已开路，换新后故障排除。
