海信LED32T36X3D液晶电视黑屏的故障维修

     接修一台海信LED32T36X3D型液晶电视，通电后蓝色指示灯亮，有开机音乐声，黑屏。目测电源板(板号:RSAG7.820.4406/ROH图纸)上无元件明显异常损坏。上电，测电源板上的STB电压和12V输出电压正常，但24V电压为0V。

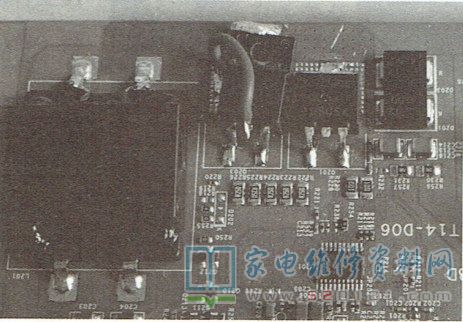

    断电，先用220V灯泡对主滤波电容C802/C804放电，在路检测24V电压整流二极管VD812(U1620G )及滤波电容C832、C835、C836均正常。摘下电源板，找一只三端稳压块LM7805，输入端接12V，输出端通过一只1k电阻接STB端，上电后测24V输出电压正常，由此判断故障在恒流板上。在路测量恒流板上保险丝F101(F4R)正常，但24V电压输入端对地间电阻为0Ω，经查，场效应管Q203( 18N20GS )击穿。由于笔者手头无同型号场效应管，于是换上20N60型场效应管，如图1所示。这时再测24V电压端对地电阻正常，通电试机，图像、伴音均正常，故障排除。
